PLT-SEC-T3-120-FM-UT

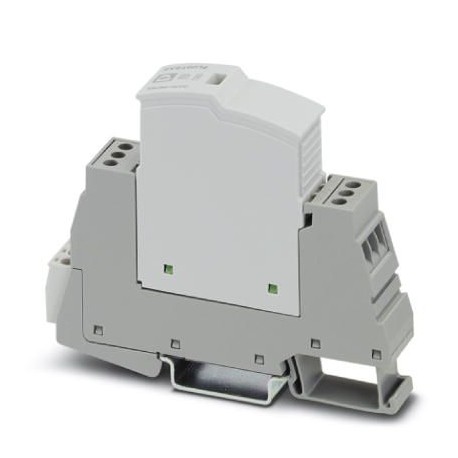

PLT-SEC-T3-120-FM-UT 2907918 PHOENIX CONTACT Type 3 surge protection device
$0.00米ドル
4865 在庫あり
主な仕様
GTIN:4055626257440
注文キー:2907918
（一般的な）:1332 V AC (200 ms / safe failure mode)
梱包単位:5 pc
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4055626257440 |
| 注文キー | 2907918 |
| （一般的な） | 1332 V AC (200 ms / safe failure mode) |
| 梱包単位 | 5 pc |
| （寸法） | ≤ 6000 m (operating voltage remote contact ≤ 150 V) |
| 原産国 | DE (Germany) |
| （接続データ） | 5 kA DC |
| （UL仕様） | 48 V DC (1 A) |
| 関税番号 | 85363030 |
| （周囲条件） | PA 6.6-FR |
| （保護回路） | (DC+/DC-) - PE |
| （UL接続データ） | EN 61643-11 2012 |
| 高度（寸法） | ≤ 2000 m (operating voltage remote contact ≤ 250 V) |
| タイプ（周囲条件） | DIN rail module, two-section, divisible |
| 色（周囲条件） | light grey RAL 7035 |
| SPDタイプ（接続データ） | 2 (Open-Type SPD) |
| 深さ（主要な商業データ） | 74.5 mm (incl. DIN rail 7.5 mm) |
| 幅（主要商業データ） | 17.7 mm |
| （追加技術データ） | 0.5 A DC (75 V DC) |
| ENタイプ（周囲条件） | T2 / T3 |
| 高さ（主要商業データ） | 93.4 mm |
| 公称電圧 UN（一般） | 120 V AC (TN-S) |
| 複合波UOC（一般） | 6 kV |
| 公称周波数 fN (一般) | 50 Hz (60 Hz) |
| 残留電流IPE（一般） | ≤ 5 µA |
| 衝撃（動作）（寸法） | 30g (Half-sine / 11 ms / 3x ±X, ±Y, ±Z) |
| 定格負荷電流 IL（一般） | 26 A (at 30 °C) |
| 応答時間 tA(LN) (一般) | ≤ 25 ns |
| 応答時間 tA(L-PE) (一般) | ≤ 100 ns |
| 応答時間 tA(N-PE) (一般) | ≤ 100 ns |
| 保護等級（寸法） | IP20 |
| 公称電圧（接続データ） | 150 V DC |
| UT(LN)におけるTOV挙動（一般） | 240 V AC (5 s / withstand mode) |
| 取り付けタイプ（周囲条件） | DIN rail: 35 mm |
| UT(L-PE)におけるTOV挙動（一般） | 240 V AC (5 s / withstand mode) |
| UT(N-PE)におけるTOV挙動（一般） | 1200 V AC (200 ms / safe failure mode) |
| 振動（動作）（寸法） | 5g (5 ... 500 Hz / 2.5 h / X, Y, Z) |
| 公称周波数（接続データ） | 50/60 Hz |
| 保護モード（接続データ） | L-N |
| ポート数（周囲条件） | One |
| 1個あたりの重量（梱包を除く） | 81.160 g |
| ハウジング材質（周囲条件） | PA 6.6-FR 20% GF |
| 動作電圧（UL仕様） | 250 V AC (0.5 A) |
| 基準試験電圧UREF（一般） | 132 V AC |
| 締め付けトルク（UL規格） | 5 lbf-in. ... 7 lbf-in. |
| 水平ピッチ（主要商業データ） | 1 Div. |
| PCの待機時消費電力（一般） | ≤ 10.6 mVA (at UREF) |
| 最大連続電圧UC（一般） | 150 V AC |
| 保護モード（周囲条件） | L-N |
| 保護モード（保護回路） | (DC+) - (DC-) |
| 定格負荷電流 IL (接続データ) | 20 A |
| 汚染度（周囲条件） | 2 |
| ポジション数（周囲条件） | 2 |
| ねじ山（追加技術データ） | M3 |
| ねじ山（インジケータ/リモート信号） | M3 |
| 電圧保護レベルアップ(LN) (一般) | ≤ 0.75 kV (at UOC) |
| 配電システム（接続データ） | Single phase |
| 電圧保護レベルアップ(L-PE) (一般) | ≤ 0.85 kV |
| 電圧保護レベルアップ(N-PE)(一般) | ≤ 0.85 kV |
| 周囲温度（動作）（寸法） | -40 °C ... 80 °C |
| IEC電源システム（周囲条件） | TT |
| 短絡電流定格 ISCCR（一般） | 10 kA AC |
| ストリップ長さ（追加技術データ） | 10 mm |
| 接続方法（追加技術データ） | Screw connection |
| 分岐配線付き最大バックアップヒューズ（一般） | 32 A (gG / B / C) |
| 動作電流（追加技術データ） | 0.5 A AC |
| 動作電圧（追加技術データ） | 250 V AC |
| 許容湿度（動作）（寸法） | 5 % ... 95 % |
| 規格・仕様（UL接続データ） | IEC 61643-11 2011 |
| ストリップ長さ（インジケータ/リモート信号） | 10 mm |
| 締め付けトルク（追加技術データ） | 0.5 Nm |
| 接続方法（インジケータ/リモートシグナリング） | Screw connection |
| 公称放電電流In（接続データ） | 5 kA |
| スイッチング機能（追加技術データ） | PDT contact |
| 締め付けトルク（インジケーター/リモート信号） | 0.5 Nm |
| 導体断面積 AWG（UL仕様） | 30 ... 12 |
| 最大放電電流 Imax(8/20) µs (一般) | 10 kA |
| 貫通配線用最大バックアップヒューズ（一般） | 25 A (gG / B / C) |
| 公称放電電流 In(8/20) µs (一般) | 5 kA |
| 締め付けトルク（ULインジケーター/リモート信号） | 4.4 lbf-in. |
| 最大連続電圧UC（保護回路） | 150 V DC |
| インパルス耐久性（ライン-ライン）（保護回路） | D1 - 500 A |
| サージ保護障害メッセージ（周囲条件） | Optical, remote indicator contact |
| 周囲温度（保管/輸送）（寸法） | -40 °C ... 80 °C |
| インパルス耐性（ライン-アース間）（保護回路） | D1 - 500 A |
| 短絡電流定格（SCCR）（接続データ） | 10 kA AC |
| 電圧保護定格 VPR (LG) (接続データ) | 900 V |
| 電圧保護定格 VPR (LN) (接続データ) | 700 V |
| 電圧保護定格 VPR (NG) (接続データ) | 900 V |
| 導体断面積 AWG (追加技術データ) | 30 ... 12 |
| 短絡電流定格ISCCR（保護回路） | 0.25 kA DC (without additional backup fuse) |
| 導体断面積 AWG (インジケータ/リモート信号) | 24 ... 12 |
| 導体断面積（追加技術データ） | 0.2 mm² ... 2.5 mm² |
| 導体断面実線（表示器/遠隔信号） | 0.2 mm² ... 4 mm² |
| 導体断面積 AWG (UL インジケーター/リモート信号) | 16 ... 12 |
| UL 94（周囲条件）に準拠した難燃性評価 | V-0 |
| 最大連続動作電圧MCOV（接続データ） | 150 V AC |
| 導体断面積はフレキシブル（追加技術データ） | 0.2 mm² ... 2.5 mm² |
| 導体断面積がフレキシブル（表示器/遠隔信号） | 0.2 mm² ... 2.5 mm² |
| パルス放電電流 Iimp(10/350) µs (ライン間) (保護回路) | 0.5 kA |
| パルス放電電流 Iimp(10/350) µs (ライン-アース間) (保護回路) | 0.5 kA |
| IEC試験分類（IEC 61643-21に準拠）（保護回路） | D1 |
製品説明
Type 2/3 surge protection, consisting of plug-in protection and base element, with integrated status indicator and remote indication for single-phase power supply networks. Rated Voltage: 120VAC/DC
