PLT-SEC-T3-60-FM

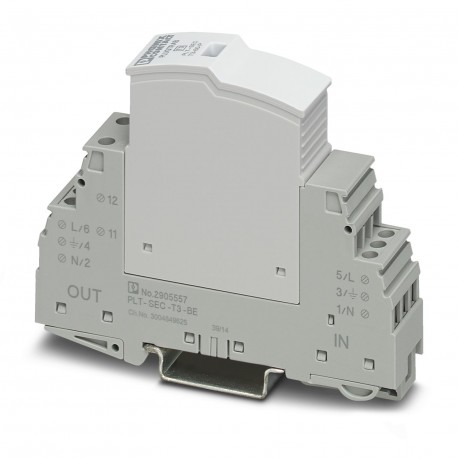

PLT-SEC-T3-60-FM 2905225 PHOENIX CONTACT Type 3 surge protection device
$0.00米ドル
3051 在庫あり
主な仕様
GTIN:4046356939683
注記:Made to Order (non-returnable)
注文キー:2905225
（一般的な）:1 kA DC
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4046356939683 |
| 注記 | Made to Order (non-returnable) |
| 注文キー | 2905225 |
| （一般的な） | 1 kA DC |
| カタログページ | Page 71 (C-4-2017) |
| 梱包単位 | 1 pc |
| 原産国 | DE (Germany) |
| （接続データ） | (L-) - G |
| 関税番号 | 85363030 |
| （周囲条件） | PA 6.6-FR |
| （保護回路） | 1 A DC (30 V DC) |
| 高度（寸法） | ≤ 2000 m (amsl (above mean sea level)) |
| タイプ（周囲条件） | DIN rail module, two-section, divisible |
| 色（周囲条件） | light grey RAL 7035 |
| SPDタイプ（接続データ） | 4CA |
| 深さ（主要な商業データ） | 74.5 mm (incl. DIN rail 7.5 mm) |
| 幅（主要商業データ） | 17.7 mm |
| ENタイプ（周囲条件） | T3 |
| 高さ（主要商業データ） | 90 mm |
| 公称電圧 UN（一般） | 60 V AC (TN-S) |
| 複合波UOC（一般） | 4 kV |
| 公称周波数 fN (一般) | 50 Hz (60 Hz) |
| 残留電流IPE（一般） | ≤ 5 µA |
| 衝撃（動作）（寸法） | 30g (Half-sine / 11 ms / 3x ±X, ±Y, ±Z) |
| 定格負荷電流 IL（一般） | 26 A (30 °C) |
| 応答時間 tA(LN) (一般) | ≤ 25 ns |
| 応答時間 tA(L-PE) (一般) | ≤ 100 ns |
| 応答時間 tA(N-PE) (一般) | ≤ 100 ns |
| 保護等級（寸法） | IP20 |
| 公称電圧（接続データ） | 60 V DC |
| ネジ山（保護回路） | M3 |
| UT(LN)におけるTOV挙動（一般） | 120 V AC (5 s / withstand mode) |
| 取り付けタイプ（周囲条件） | DIN rail: 35 mm |
| UT(L-PE)におけるTOV挙動（一般） | 120 V AC (5 s / withstand mode) |
| 振動（動作）（寸法） | 5g (10 ... 150 Hz/20 cycles/axis/X, Y, Z) |
| 公称周波数（接続データ） | 50/60 Hz |
| 保護モード（接続データ） | L-N |
| ポート数（周囲条件） | One |
| 1個あたりの重量（梱包を除く） | 73.330 g |
| ハウジング材質（周囲条件） | PA 6.6-FR 20% GF |
| 基準試験電圧UREF（一般） | 66 V AC |
| 被覆剥き長さ（保護回路） | 8 mm |
| 締め付けトルク（UL規格） | 5 lbf-in. ... 7 lbf-in. |
| 接続方法（保護回路） | Screw connection |
| 水平ピッチ（主要商業データ） | 1 Div. |
| 動作電流（保護回路） | 3 A AC |
| 動作電圧（保護回路） | 250 V AC |
| REACh SVHC（基準と規制） | Lead 7439-92-1 |
| PCの待機時消費電力（一般） | ≤ 75 mVA (at UREF) |
| 締め付けトルク（保護回路） | 0.8 Nm |
| 最大連続電圧UC（一般） | 100 V AC |
| 保護モード（周囲条件） | L-N |
| 定格負荷電流 IL (接続データ) | 25 A |
| スイッチング機能（保護回路） | N/C contact |
| 汚染度（周囲条件） | 2 |
| ポジション数（周囲条件） | 2 |
| ねじ山（インジケータ/リモート信号） | M3 |
| 電圧保護レベルアップ(LN) (一般) | ≤ 0.48 kV |
| 配電システム（接続データ） | Single phase |
| 電圧保護レベルアップ(L-PE) (一般) | ≤ 0.9 kV |
| 電圧保護レベルアップ(N-PE)(一般) | ≤ 0.9 kV |
| 周囲温度（動作）（寸法） | -40 °C ... 80 °C |
| 短絡電流定格 ISCCR（一般） | 1.5 kA AC |
| 分岐配線付き最大バックアップヒューズ（一般） | not required |
| 許容湿度（動作）（寸法） | 5 % ... 95 % |
| 規格・仕様（UL接続データ） | EN 61643-11 2012 |
| ストリップ長さ（インジケータ/リモート信号） | 8 mm |
| 接続方法（インジケータ/リモートシグナリング） | Screw connection |
| 公称放電電流In（接続データ） | 3 kA |
| 締め付けトルク（インジケーター/リモート信号） | 0.8 Nm |
| 導体断面積 AWG（UL仕様） | 14 ... 12 |
| 導体断面積AWG（保護回路） | 24 ... 12 |
| 貫通配線用最大バックアップヒューズ（一般） | 25 A (gG / B / C) |
| 公称放電電流 In(8/20) µs (一般) | 2 kA |
| 締め付けトルク（ULインジケーター/リモート信号） | 5 lbf-in. ... 7 lbf-in. |
| 導体断面積（保護回路） | 0.2 mm² ... 4 mm² |
| サージ保護障害メッセージ（周囲条件） | Optical, remote indicator contact |
| 周囲温度（保管/輸送）（寸法） | -40 °C ... 80 °C |
| 導体断面積がフレキシブル（保護回路） | 0.2 mm² ... 2.5 mm² |
| 測定限界電圧MLV（LG）（接続データ） | 830 V |
| 測定限界電圧MLV（LN）（接続データ） | 540 V |
| 測定限界電圧MLV（NG）（接続データ） | 830 V |
| 導体断面積 AWG (インジケータ/リモート信号) | 24 ... 12 |
| 測定限界電圧MLV（L+）-G（接続データ） | 830 V |
| 測定限界電圧MLV（L-）-G（接続データ） | 830 V |
| 導体断面実線（表示器/遠隔信号） | 0.2 mm² ... 4 mm² |
| 導体断面積 AWG (UL インジケーター/リモート信号) | 14 ... 12 |
| UL 94（周囲条件）に準拠した難燃性評価 | V-0 |
| 最大連続動作電圧MCOV（接続データ） | 100 V AC |
| 測定限界電圧MLV（L+） - （L-）（接続データ） | 540 V |
| 導体断面積がフレキシブル（表示器/遠隔信号） | 0.2 mm² ... 2.5 mm² |
製品説明
Plug-in equipment protection, according to Type 3/Class III, for single-phase power supply networks with separate N and PE (3-conductor system: L1, N, PE), with fuse resistant to momentary overcurrent
