PLT-T3-24-P

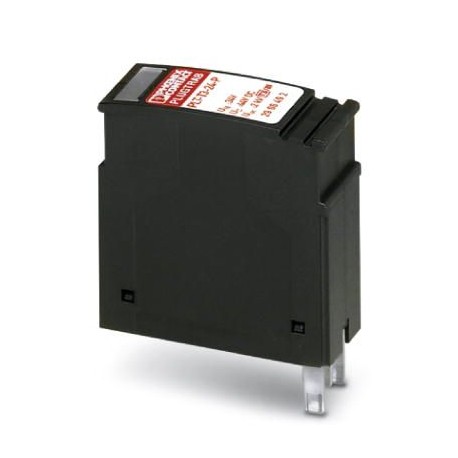

PLT-T3-24-P 2906492 PHOENIX CONTACT Type 3 surge protection plug
$0.00米ドル
4293 在庫あり
主な仕様
GTIN:4055626082059
注記:Made to Order (non-returnable)
注文キー:2906492
梱包単位:1 pc
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4055626082059 |
| 注記 | Made to Order (non-returnable) |
| 注文キー | 2906492 |
| 梱包単位 | 1 pc |
| 原産国 | DE (Germany) |
| （接続データ） | (L-) - G |
| 関税番号 | 85363010 |
| （周囲条件） | (L+/L-) - PE |
| 高度（寸法） | ≤ 2000 m (amsl (above mean sea level)) |
| タイプ（周囲条件） | Male |
| （追加説明） | 10 A DC (gG / B) |
| 色（周囲条件） | jet black RAL 9005 |
| SPDタイプ（接続データ） | 4CA |
| 深さ（主要な商業データ） | 51.7 mm |
| 幅（主要商業データ） | 17.5 mm |
| ENタイプ（周囲条件） | T3 |
| 高さ（主要商業データ） | 44.8 mm |
| 保護等級（寸法） | IP20 |
| 公称電圧（接続データ） | 24 V DC |
| 取り付けタイプ（周囲条件） | on base element |
| 公称周波数（接続データ） | 50/60 Hz |
| 保護モード（接続データ） | L-N |
| ポート数（周囲条件） | One |
| 1個あたりの重量（梱包を除く） | 21.760 g |
| ハウジング材質（周囲条件） | PA 6.6 |
| 接続方法（保護回路） | pluggable |
| 水平ピッチ（主要商業データ） | 1 Div. |
| REACh SVHC（基準と規制） | Lead 7439-92-1 |
| 保護モード（周囲条件） | L-N |
| 汚染度（周囲条件） | 2 |
| ポジション数（周囲条件） | 2 |
| 配電システム（接続データ） | Single phase |
| 周囲温度（動作）（寸法） | -40 °C ... 80 °C |
| 公称電圧UN（追加説明） | 24 V AC (TN-S) |
| 規格・仕様（UL規格） | EN 61643-11 2012 |
| 許容湿度（動作）（寸法） | 5 % ... 95 % |
| 複合波UOC（追加説明） | 2 kV |
| 公称放電電流In（接続データ） | 1 kA |
| 公称周波数 fN (追加説明) | 50 Hz (60 Hz) |
| 残留電流IPE（追加説明） | ≤ 5 µA |
| 定格負荷電流 IL（追加説明） | 16 A AC (at 63 °C) |
| 応答時間 tA(LN) (追加説明) | ≤ 25 ns |
| 応答時間 tA(L-PE) (補足説明) | ≤ 100 ns |
| 応答時間 tA(N-PE) (追加説明) | ≤ 100 ns |
| UT(LN)におけるTOV挙動（追加説明） | 36 V AC (5 s / withstand mode) |
| UT(L-PE)におけるTOV挙動（追加説明） | 42 V AC (5 s / withstand mode) |
| サージ保護障害メッセージ（周囲条件） | optical |
| 周囲温度（保管/輸送）（寸法） | -40 °C ... 80 °C |
| 測定限界電圧MLV（LG）（接続データ） | 600 V |
| 測定限界電圧MLV（LN）（接続データ） | 330 V |
| 測定限界電圧MLV（NG）（接続データ） | 600 V |
| 基準試験電圧UREF（追加説明） | 27 V AC |
| PCの待機電力消費量（追加説明） | ≤ 60 mVA |
| 最大連続電圧UC（追加説明） | 34 V AC |
| 測定限界電圧MLV（L+）-G（接続データ） | 600 V |
| 測定限界電圧MLV（L-）-G（接続データ） | 600 V |
| 電圧保護レベルアップ(LN) (追加説明) | ≤ 0.18 kV |
| UL 94（周囲条件）に準拠した難燃性評価 | V-0 |
| 最大連続動作電圧MCOV（接続データ） | 34 V AC |
| 測定限界電圧MLV（L+） - （L-）（接続データ） | 330 V |
| 電圧保護レベルアップ(L-PE) (追加説明) | ≤ 0.55 kV |
| 電圧保護レベルアップ(N-PE) (追加説明) | ≤ 0.55 kV |
| 短絡電流定格 ISCCR（追加説明） | 1.5 kA AC |
| 分岐配線付き最大バックアップヒューズ（追加説明） | 16 A AC (B) |
| 貫通配線用最大バックアップヒューズ（追加説明） | 16 A AC (B) |
| 公称放電電流 In(8/20) µs (追加説明) | 1 kA |
