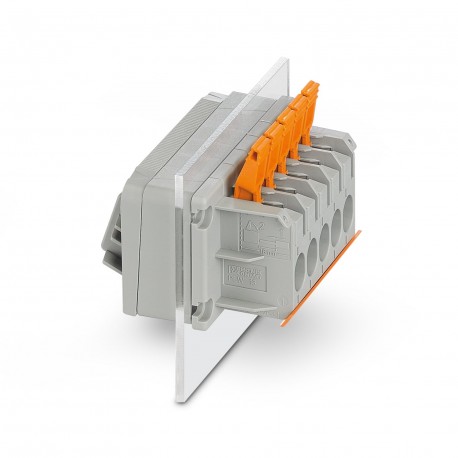

PLW 16-6/ 3-10 PA1,3
PLW 16-6/ 3-10 PA1,3 1065000 PHOENIX CONTACT PLW 16-6/ 3-10 PA1,3 1065000
$0.00米ドル
3953 在庫あり
主な仕様
:• The installation notes/Design In documents online on the download page at phoenixcontact.com/products must be observed for this product.
注記:WEEE/RoHS-compliant, free of whiskers according to IEC 60068-2-82/JEDEC JESD 201
ピッチ:10 mm
幅 [w]:54.4 mm
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| • The installation notes/Design In documents online on the download page at phoenixcontact.com/products must be observed for this product. | |
| 注記 | WEEE/RoHS-compliant, free of whiskers according to IEC 60068-2-82/JEDEC JESD 201 |
| ピッチ | 10 mm |
| 幅 [w] | 54.4 mm |
| 高さ [h3] | 43 mm |
| 高さ [h4] | 42.8 mm |
| 長さ [l1] | 25.7 mm |
| 長さ [l2] | 20.27 mm |
| 安全に関する注意事項 | • WARNING: Only electrically qualified personnel may install and operate the product. They must observe the following safety notes. The qualified personnel must be familiar with the basics of electrical engineering. They must be able to recognize and prevent danger. The relevant symbol on the packaging indicates that only personnel familiar with electrical engineering are allowed to install and operate the product. |
| 製品タイプ | Panel feed-through terminal block |
| 仕様 | IEC 60947-1:2007-06 + A1:2010-12 |
| 製品ファミリー | PLW 16 |
| カラー（ハウジング） | gray (7042) |
| 記事の改訂 | 03 |
| コネクタシステム | PLW 16-6 |
| 接触材料 | Cu alloy |
| 剥ぎ取り長さ | 18 mm |
| 接続方法 | Push-lock connection |
| 包装の種類 | packed in cardboard |
| 公称電流IN | 41 A |
| 公称電圧UN | 1000 V |
| 寸法図 | |
| 断熱材 | PA |
| ポジション数 | 3 |
| 潜在的な数 | 2 |
| 定格電圧（II/2） | 1000 V |
| 公称断面積 | 16 mm² |
| 接続数 | 2 |
| 定格電圧（III/2） | 1000 V |
| 定格電圧（III/3） | 1000 V |
| 表面特性 | tin-plated |
| 絶縁材料グループ | I |
| 電位あたりのはんだピン | 1 |
| IEC 60112に準拠したCTI | 600 |
| 定格サージ電圧（II/2） | 6 kV |
| 定格サージ電圧（III/2） | 8 kV |
| 定格サージ電圧（III/3） | 8 kV |
| 導体断面積は剛性 | 2.5 mm² ... 16 mm² |
| 周囲温度（アセンブリ） | -5 °C ... 105 °C |
| 周囲温度（動作） | -40 °C ... 100 °C (Depending on the current carrying capacity/derating curve) |
| 定格絶縁電圧（II/2） | 1000 V |
| 導体断面積が柔軟 | 2.5 mm² ... 25 mm² |
| 定格絶縁電圧（III/2） | 1000 V |
| 定格絶縁電圧（III/3） | 1000 V |
| 最小沿面距離（II/2） | 5 mm |
| 最小沿面距離 (III/2) | 5 mm |
| 最小沿面距離 (III/3) | 12.5 mm |
| 相対湿度（保管/輸送） | 30 % ... 70 % |
| UL 94準拠の難燃性評価 | V0 |
| 周囲温度（保管/輸送） | -40 °C ... 70 °C |
| 比較トラッキング指数（IEC 60112） | CTI 600 |
| 最小クリアランス値 - 非均質磁場（II/2） | 5.5 mm |
| 最小クリアランス値 - 非均質磁場（III/2） | 8 mm |
| 最小クリアランス値 - 非均質場（III/3） | 8 mm |
| 導体の接続方向とプラグイン方向 | 0 ° |
| EN 60695-2-12に準拠したグローワイヤ燃焼指数GWFI | 850 |
| EN 60695-2-13に準拠したグローワイヤ着火温度GWIT | 775 |
| EN 60695-10-2に準拠したボール圧力試験の温度 | 125 °C |
| 導体断面、フレキシブル、フェルール付き、プラスチックスリーブ付き | 2.5 mm² ... 16 mm² |
| 導体断面はフレキシブル、フェルール付き、プラスチックスリーブなし | 2.5 mm² ... 16 mm² |
製品説明
Wall terminal block, connection type: Push-lock connection, Push-in spring connection, number of poles: 3, load current: 41 A, cross-section: 2.5 mm² - 10 mm², conductor connection direction with resp
