PP-H 1,5/S/7 (1GNYE/6GY)

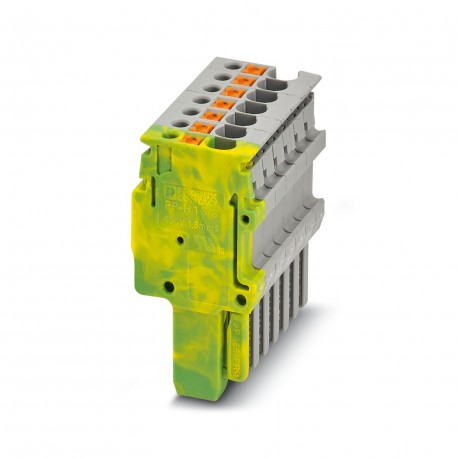

PP-H 1,5/S/7 (1GNYE/6GY) 3212566 PHOENIX CONTACT Plug
$0.00米ドル
4252 在庫あり
主な仕様
:green-yellow
タイプ:other
色:multicolored
深さ:31.3 mm
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| green-yellow | |
| タイプ | other |
| 色 | multicolored |
| 深さ | 31.3 mm |
| ピッチ | 3.5 mm |
| 幅 | 24.5 mm |
| 身長 | 16.5 mm |
| 潜在能力 | 7 |
| 製品タイプ | Terminal plug |
| 行数 | 1 |
| 公称電流 | 17.5 A (observe derating) |
| 公称電圧 | 500 V |
| サイドパネルを開く | Yes |
| 記事の改訂 | 01 |
| 剥ぎ取り長さ | 8 mm |
| 断面積AWG | 26 ... 16 (converted acc. to IEC) |
| 汚染度 | 3 |
| 断熱材 | PA |
| ポジション数 | 7 |
| 定格サージ電圧 | 6 kV |
| 最大負荷電流 | 17.5 A (with 1.5 mm² conductor cross section) |
| 過電圧カテゴリー | III |
| 公称断面積 | 1.5 mm² |
| 接続数 | 7 |
| 絶縁材料グループ | I |
| 内部円筒ゲージ | A1 / B1 |
| 導体断面積は剛性 | 0.14 mm² ... 1.5 mm² |
| 周囲温度（アセンブリ） | -5 °C ... 70 °C |
| 周囲温度（作動） | -5 °C ... 70 °C |
| 周囲温度（動作） | -60 °C (max. operating temperature see derating curve) |
| レベルあたりの接続数 | 7 |
| 導体断面積が柔軟 | 0.14 mm² ... 1.5 mm² |
| 標準に準拠した接続 | IEC 61984 |
| 許容湿度（動作） | 20 % ... 90 % |
| UL 94準拠の難燃性評価 | V0 |
| 煙ガス毒性 NFPA 130 (SMP 800C) | passed |
| 周囲温度（保管/輸送） | -25 °C ... 60 °C (for a short time, no longer than 24 h, -60°C to +70°C) |
| フレキシブル導体断面積[AWG] | 26 ... 16 (converted acc. to IEC) |
| 許容湿度（保管/輸送） | 30 % ... 70 % |
| 表面燃焼性 NFPA 130 (ASTM E 162) | passed |
| 寒冷地における静的断熱材の適用 | -60 °C |
| 公称条件での最大消費電力 | 0.56 W |
| 熱量測定による発熱量NFPA 130（ASTM E 1354） | 28 MJ/kg |
| 鉄道車両の防火（DIN EN 45545-2）R22 | HL 1 - HL 3 |
| 鉄道車両の防火（DIN EN 45545-2）R23 | HL 1 - HL 3 |
| 鉄道車両の防火（DIN EN 45545-2）R24 | HL 1 - HL 3 |
| 鉄道車両の防火（DIN EN 45545-2）R26 | HL 1 - HL 3 |
| 煙の比光学密度 NFPA 130 (ASTM E 662) | passed |
| フレキシブル導体断面（プラスチックスリーブ付きフェルール） | 0.14 mm² ... 1 mm² |
| 相対断熱材温度指数（電気、UL 746 B） | 130 °C |
| 導体断面フレキシブル（プラスチックスリーブなしのフェルール） | 0.14 mm² ... 1.5 mm² |
| 断熱材の温度指数（DIN EN 60216-1（VDE 0304-21）） | 130 °C |
製品説明
Connector, rated voltage: 500 V, rated current: 17.5 A, number of connections: 7, number of poles: 7, connection type: Push-in connection, 1st floor, Sizing cross-section: 1.5 mm², cross-section: 0.14
