在庫あり 注目商品

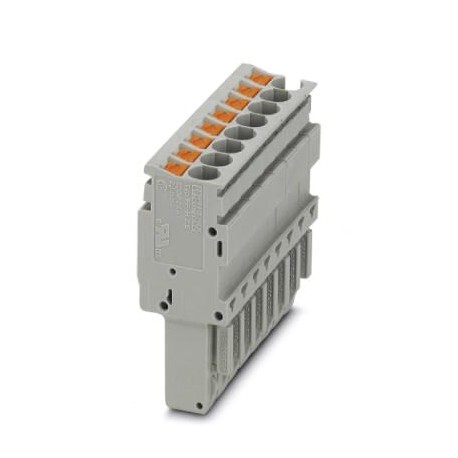

PP-H 2,5/ 8-EX
PP-H 2,5/ 8-EX 1107486 PHOENIX CONTACT Plug, nom. voltage: 500 V, nominal current: 24 A, connection method: ..
$0.00米ドル
4270 在庫あり
主な仕様
GTIN:4063151006747
注文キー:1107486
（一般的な）:24 mm
（図面）:Plant engineering
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4063151006747 |
| 注文キー | 1107486 |
| （一般的な） | 24 mm |
| （図面） | Plant engineering |
| 梱包単位 | 1 |
| ピッチ（一般） | 5.2 mm |
| 幅（一般） | 41.6 mm |
| カラー（図面） | gray |
| 高さ（一般） | 40.2 mm |
| 長さ（一般） | 15.8 mm |
| UNSPSC 11（ETIM） | 39121402 |
| ETIM 2.0（eCl@ss） | EC000897 |
| ETIM 3.0（eCl@ss） | EC000897 |
| ETIM 4.0（eCl@ss） | EC002021 |
| ETIM 5.0 (eCl@ss) | EC002021 |
| ETIM 6.0 (eCl@ss) | EC002021 |
| ETIM 7.0 (eCl@ss) | EC002021 |
| UNSPSC 13.2 (ETIM) | 39121402 |
| UNSPSC 18.0（ETIM） | 39121402 |
| UNSPSC 19.0 (ETIM) | 39121402 |
| UNSPSC 20.0（ETIM） | 39121402 |
| UNSPSC 21.0（ETIM） | 39121402 |
| UNSPSC 6.01（ETIM） | 30211802 |
| UNSPSC 12.01 (ETIM) | 39121402 |
| 関税番号 | 85366990 |
| UNSPSC 7.0901 (ETIM) | 39121402 |
| 接続（寸法） | 1 level |
| サイドパネルを開く（図面） | No |
| レベル数（図面） | 1 |
| eCl@ss 4.0（分類） | 272607xx |
| eCl@ss 4.1 (分類) | 27260701 |
| eCl@ss 5.0 (分類) | 27260701 |
| eCl@ss 5.1 (分類) | 27260700 |
| eCl@ss 6.0 (分類) | 27141100 |
| eCl@ss 7.0 (分類) | 27141151 |
| eCl@ss 8.0 (分類) | 27141151 |
| eCl@ss 9.0 (分類) | 27141151 |
| 公称電流IN（図面） | 24 A |
| 公称電圧UN（図面） | 500 V |
| ストリップ長さ（寸法） | 8 mm ... 10 mm |
| 適用範囲（図面） | Railway industry |
| 接続方法（寸法） | Push-in connection |
| 汚染度（図面） | 3 |
| 断熱材（図面） | PA |
| ポジション数（図面） | 8 |
| 定格サージ電圧（図面） | 6 kV |
| 最大負荷電流（図面） | 24 A (with 4 mm² conductor cross section) |
| 過電圧カテゴリー（図面） | III |
| 公称断面積（図面） | 2.5 mm² |
| 接続数（図面） | 8 |
| 絶縁材料群（図面） | I |
| 内径円筒ゲージ（寸法） | A3 |
| 導体断面積 AWG 最大 (寸法) | 12 |
| 導体断面積AWG最小（寸法） | 26 |
| 標準に準拠した接続（寸法） | IEC 61984 |
| 導体断面積（最大）（寸法） | 2.5 mm² |
| 導体断面積（最小）（寸法） | 0.14 mm² |
| UL 94準拠の難燃性評価（図面） | V0 |
| 導体断面積（フレキシブル）最小値（寸法） | 0.14 mm² |
| 標準に準拠した接続（接続データ） | IEC 61984 |
| 最大AWG導体断面積、フレキシブル（寸法） | 14 |
| 最小AWG導体断面積、フレキシブル（寸法） | 26 |
| UL 94準拠の難燃性評価（接続データ） | V0 |
| 公称状態における最大消費電力（図面） | 0.77 W |
| 導体断面積はフレキシブル、フェルール付き、プラスチックスリーブ付き最大。（寸法） | 2.5 mm² |
| 導体断面積フレキシブル、フェルール付きプラスチックスリーブ最小（寸法） | 0.14 mm² |
| 導体断面積はフレキシブル、フェルール付き、プラスチックスリーブなし最大。（寸法） | 2.5 mm² |
| 導体断面積（フレキシブル、フェルール付き、プラスチックスリーブなし）最小（寸法） | 0.14 mm² |
| 同一断面積の2本の導体、撚線、プラスチックスリーブ付きツインフェルール、最大（寸法） | 0.5 mm² |
製品説明
Connector, rated voltage: 500 V, rated current: 24 A, connection type: Push-in connection, 1st floor, Sizing cross-section: 2.5 mm², cross-section: 0.14 mm² - 4 mm², mounting type: Snap-in mounting, c
主な機能
- 産業グレードの品質
- RoHS準拠
- CE認証取得
- 1年保証
技術的詳細
Circuit diagram
