PR1-RSC3-LV-120AC/21AU

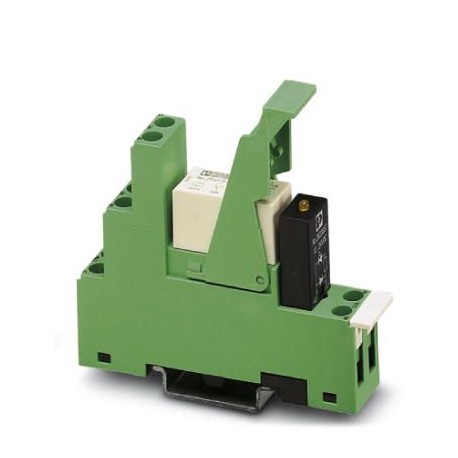

PR1-RSC3-LV-120AC/21AU 2834384 PHOENIX CONTACT Relay Module
$0.00米ドル
3531 在庫あり
主な仕様
GTIN:4046356044271
注記:Made to Order (non-returnable)
注文キー:2834384
（コイル側）:36 V DC
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4046356044271 |
| 注記 | Made to Order (non-returnable) |
| 注文キー | 2834384 |
| （コイル側） | 36 V DC |
| カタログページ | Page 394 (C-7-2015) |
| 深さ（注） | 71 mm |
| 梱包単位 | 5 pc |
| 幅（注） | 16 mm |
| 高さ（注） | 78.5 mm |
| （接触側） | 2 A (at 250 V, AC15) |
| 原産国 | CN (China) |
| 関税番号 | 85364900 |
| （周囲条件） | 7 mA (At 60 Hz) |
| 最小注文数量 | 5 pc |
| ねじ山（一般） | M3 |
| 接点タイプ（コイル側） | 1 PDT |
| 接続名（一般） | Coil side |
| ストリップ長さ（一般） | 8 mm |
| 接続方法（一般） | Screw connection |
| （基準および規制） | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| 接点材質（コイル側） | AgNi, hard gold-plated |
| （接続データ出力側） | EN 50178 |
| スイッチング容量（コイル側） | 2 A (at 24 V, AC15) |
| 接点材質（接点側） | AgNi |
| スイッチング容量（接触側） | 2 A (at 24 V, DC13) |
| 最大突入電流（コイル側） | 50 mA |
| 最小スイッチング電流（コイル側） | 1 mA (at 24 V) |
| スイッチ接点の種類（コイル側） | Single contact |
| 1個あたりの重量（梱包を除く） | 65.660 g |
| 導体断面積 AWG（一般） | 26 ... 14 |
| 最大突入電流（接触側） | 30 A (300 ms) |
| 最大スイッチング電圧（コイル側） | 30 V AC |
| 最小スイッチング電流（接点側） | 10 mA (at 12 V) |
| 最小スイッチング電圧（コイル側） | 100 mV (at 10 mA) |
| 中国RoHS（規格と規制） | Environmentally Friendly Use Period = 50 |
| 導体断面積（一般） | 0.14 mm² ... 2.5 mm² |
| 連続電流制限（コイル側） | 50 mA |
| 保護回路（周囲条件） | Varistor |
| 最大スイッチング電圧（接触側） | 250 V AC/DC |
| 最小スイッチング電圧（接触側） | 12 V (at 10 mA) |
| ねじ山（接続データ入力側） | M3 |
| 導体断面積フレキシブル（一般） | 0.14 mm² ... 2.5 mm² |
| 連続電流の制限（接触側） | 12 A |
| 標準的な応答時間（周囲条件） | 3 ms ... 12 ms |
| 周囲温度（動作）（寸法） | -25 °C ... 60 °C |
| 接続名（接続データ入力側） | Contact side |
| 公称入力電圧 UN (周囲条件) | 120 V AC |
| ストリップ長さ（接続データ入力側） | 8 mm |
| 利用制限（主要商業データ） | EMC: class A product, see manufacturer's declaration in the download area |
| 接続方法（接続データ入力側） | Screw connection |
| 動作電圧表示（周囲条件） | Yellow LED |
| 典型的な放出時間範囲（周囲条件） | 1.5 ms ... 16 ms |
| UN（周囲条件）での標準入力電流 | 9 mA (at 50 Hz) |
| 汚染度（接続データ出力側） | 3 |
| 遮断定格（抵抗負荷）最大（コイル側） | 1.2 W (at 24 V DC) |
| 過電圧カテゴリー（接続データ出力側） | III |
| 規格・規制（接続データ出力側） | IEC 60664 |
| 周囲温度（保管/輸送）（寸法） | -25 °C ... 85 °C |
| 遮断定格（抵抗負荷）最大（接触側） | 3000 VA (for 250 V AC) |
| 導体断面積 AWG (接続データ入力側) | 26 ... 14 |
| 動作モード（接触側（金層が破壊されている側）） | 100% operating factor |
| 導体断面実線（接続データ入力側） | 0.14 mm² ... 2.5 mm² |
| 正味重量（SAP）（接触面（金層が破壊されている面）） | 65.66 g |
| 取り付け位置（接触面（金層破壊）） | any |
| 公称条件（周囲条件）での消費電力 | 1.08 W |
| 導体断面積フレキシブル（接続データ入力側） | 0.14 mm² ... 2.5 mm² |
| 組立説明書（接触面（金層が破壊されている）） | In rows with zero spacing |
| 機械的寿命（接触面（金層が破壊されている）） | 3x 107cycles |
| 電気的寿命（接触面（金層が破壊されている側）） | see diagram |
| 試験電圧リレー巻線/リレー接点（接触側（金層が破壊されている側）） | 4 kV (50 Hz, 1 min.) |
製品説明
More details
主な機能
- 産業グレードの品質
- RoHS準拠
- CE認証取得
- 1年保証
技術的詳細
Relay base PR1..., for miniature power relay or miniature switching relay with 1 or 2 PDT or solid-state relay of same construction, 1/3 level design, screw connections, connection facility for input/interference suppression modules
