PR1-RSP3-LDP-24DC/2X21

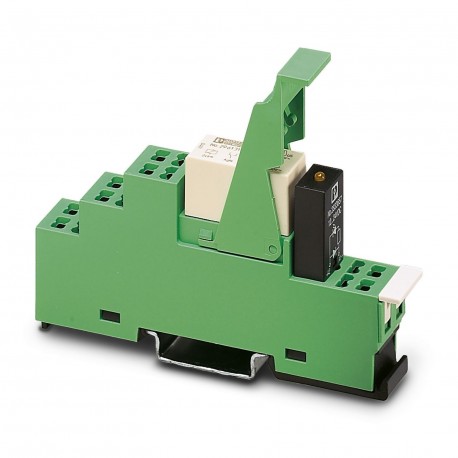

PR1-RSP3-LDP-24DC/2X21 2834562 PHOENIX CONTACT Relay Module
$0.00米ドル
4950 在庫あり
主な仕様
:44 W (at 110 V DC)
色:green (RAL 6021)
深さ:72 mm
幅:16 mm
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| 44 W (at 110 V DC) | |
| 色 | green (RAL 6021) |
| 深さ | 72 mm |
| 幅 | 16 mm |
| 身長 | 97 mm |
| 応用 | Universal |
| 製品タイプ | Relay Module |
| 組み立てノート | in rows with zero spacing |
| 取り付けタイプ | DIN rail mounting |
| 動作モード | 100% operating factor |
| 接触材料 | AgNi |
| 汚染度 | 3 |
| 剥ぎ取り長さ | 10 mm |
| 接続方法 | Spring-cage connection |
| 取り付け位置 | any |
| ドライブと機能 | monostable |
| 保護回路 | Freewheeling diode |
| スイッチング容量 | 2 A (at 24 V, DC13) |
| 入力電圧範囲 | 15.6 V DC ... 59.5 V DC |
| 過電圧カテゴリー | III |
| 典型的なリリース時間 | 10 ms |
| 規格・規制 | IEC 60664 |
| 典型的な応答時間 | 8 ms |
| 接点スイッチングタイプ | 2 changeover contacts |
| 最大突入電流 | 15 A (300 ms) |
| 最小スイッチング電流 | 10 mA (At 5 V) |
| スイッチ接点の種類 | Single contact |
| 機械の耐用年数 | 3x 107cycles |
| 電気の耐用年数 | see diagram |
| 公称入力電圧 UN | 24 V DC |
| 最大スイッチング電圧 | 250 V AC/DC |
| 最小スイッチング電圧 | 5 V (at 10 mA) |
| 動作電圧表示 | Yellow LED |
| 導体断面積 AWG | 24 ... 16 |
| 連続電流の制限 | 8 A |
| UNでの標準入力電流 | 19 mA |
| 最終データ管理日 | 21.05.2024 |
| 導体断面積は剛性 | 0.2 mm² ... 1.5 mm² |
| 試験電圧（接触/接触） | 2.5 kV (50 Hz, 1 min., contact/contact) |
| 試験電圧（巻線/接触） | 4 kV (50 Hz, 1 min., winding/contact) |
| 周囲温度（動作） | -25 °C ... 60 °C |
| 導体断面積が柔軟 | 0.2 mm² ... 1.5 mm² |
| 遮断定格（抵抗負荷）最大。 | 2000 W (for 250 V AC) |
| 周囲温度（保管/輸送） | -25 °C ... 85 °C |
| 公称条件での最大消費電力 | 0.46 W |
製品説明
Pre-assembled relay modules with spring-cage connection, consisting of: relay base, power contact relay, plug-in display/interference suppression module, and retaining bracket. Input voltage: 24 V DC,
