PR2-RSP3-LV-230AC/2X21

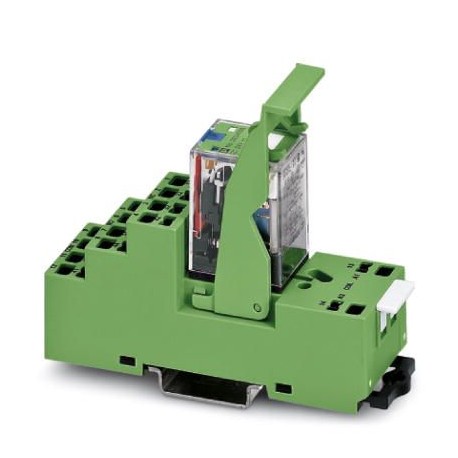

PR2-RSP3-LV-230AC/2X21 2834711 PHOENIX CONTACT Relay Module
$0.00米ドル
4554 在庫あり
主な仕様
GTIN:4017918996284
注記:Made to Order (non-returnable)
注文キー:2834711
（コイル側）:2500 VA (for 250 V AC)
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4017918996284 |
| 注記 | Made to Order (non-returnable) |
| 注文キー | 2834711 |
| （コイル側） | 2500 VA (for 250 V AC) |
| カタログページ | Page 395 (C-7-2013) |
| 深さ（注） | 84 mm |
| 梱包単位 | 5 pc |
| 幅（注） | 31 mm |
| 高さ（注） | 95 mm |
| 原産国 | DE (Germany) |
| 関税番号 | 85364900 |
| （周囲条件） | 4 mA (At 60 Hz) |
| 最小注文数量 | 5 pc |
| 接点タイプ（コイル側） | 2 PDT |
| 接続名（一般） | Coil side |
| ストリップ長さ（一般） | 12 mm |
| 接続方法（一般） | Spring-cage connection |
| （基準および規制） | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| 接点材質（コイル側） | Ag |
| （接続データ入力側） | EN 50178 |
| 動作モード（接触側） | 100% operating factor |
| 正味重量（SAP）（接触側） | 125.66 g |
| 取り付け位置（接触側） | any |
| 最大突入電流（コイル側） | 20 A (15 ms) |
| 最小スイッチング電流（コイル側） | 1 mA |
| スイッチ接点の種類（コイル側） | Single contact |
| 組み立て説明書（接触面） | In rows with zero spacing |
| 1個あたりの重量（梱包を除く） | 125.660 g |
| 導体断面積 AWG（一般） | 24 ... 16 |
| 最大スイッチング電圧（コイル側） | 250 V AC/DC |
| 最小スイッチング電圧（コイル側） | 5 V |
| 中国RoHS（規格と規制） | Environmentally Friendly Use Period = 50 |
| 機械的寿命（接触側） | 5x 107cycles |
| 導体断面積（一般） | 0.2 mm² ... 1.5 mm² |
| 連続電流制限（コイル側） | 10 A |
| 保護回路（周囲条件） | Varistor |
| 耐用年数、電気的（接触側） | see diagram |
| 導体断面積フレキシブル（一般） | 0.2 mm² ... 1.5 mm² |
| 標準的な応答時間（周囲条件） | 4 ms ... 10 ms |
| 周囲温度（動作）（寸法） | -25 °C ... 60 °C |
| 公称入力電圧 UN (周囲条件) | 230 V AC |
| 利用制限（主要商業データ） | EMC: class A product, see manufacturer's declaration in the download area |
| 動作電圧表示（周囲条件） | LED red |
| 典型的な放出時間範囲（周囲条件） | 3 ms ... 12 ms |
| 汚染度（接続データ入力側） | 3 |
| UN（周囲条件）での標準入力電流 | 5 mA (at 50 Hz) |
| 遮断定格（抵抗負荷）最大（コイル側） | 240 W (at 24 V DC) |
| 過電圧カテゴリー（接続データ入力側） | II |
| 規格・規制（接続データ入力側） | IEC 60664 |
| 周囲温度（保管/輸送）（寸法） | -25 °C ... 70 °C |
| 試験電圧リレー接点/リレー接点（接点側） | 2 kV (50 Hz, 1 min.) |
| 試験電圧リレー巻線/リレー接点（接点側） | 2 kV (50 Hz, 1 min.) |
| 公称条件（周囲条件）での消費電力 | 1.15 W |
製品説明
More details
主な機能
- 産業グレードの品質
- RoHS準拠
- CE認証取得
- 1年保証
技術的詳細
Relay base PR2-B, for industrial relay REL-IR with 2 or 4 PDT, 1/3-level version, spring-cage connections, connection facility for input/interference suppression modules, for mounting on NS 35/7.5
