PRT-PV-1000

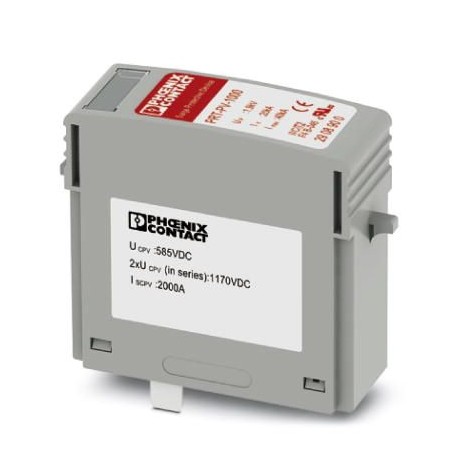

PRT-PV-1000 2908900 PHOENIX CONTACT Type 2 surge arrester
$0.00米ドル
4883 在庫あり
主な仕様
GTIN:4055626354804
注記:Made to Order (non-returnable)
注文キー:2908900
（一般的な）:≤ 2.4 kV (at 40 kA)
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4055626354804 |
| 注記 | Made to Order (non-returnable) |
| 注文キー | 2908900 |
| （一般的な） | ≤ 2.4 kV (at 40 kA) |
| 梱包単位 | 10 pc |
| 原産国 | CN (China) |
| （UL仕様） | NB/T 32004/GF 026: 2013 |
| 関税番号 | 85363030 |
| 高度（寸法） | ≤ 5000 m (amsl (above mean sea level)) |
| タイプ（周囲条件） | PCB onboard surge protector |
| 色（周囲条件） | traffic grey A RAL 7042 |
| 応答時間 tA (一般) | ≤ 25 ns |
| 深さ（主要な商業データ） | 49 mm |
| 幅（主要商業データ） | 17.5 mm |
| ENタイプ（周囲条件） | T2 |
| 高さ（主要商業データ） | 52.4 mm |
| 残留電流IPE（一般） | ≤ 100 µA |
| 衝撃（動作）（寸法） | 25g (Half-sine / 11 ms / 3x ±X, ±Y, ±Z) |
| 残留電圧ウレス（一般） | ≤ 1.9 kV (at In) |
| 保護等級（寸法） | IP00 |
| アクセシビリティ（周囲の条件） | Accessible |
| 取り付けタイプ（周囲条件） | PCB mounting |
| 振動（動作）（寸法） | 5g (10-500 Hz/2.5 h/XYZ) |
| 絶縁抵抗Riso（一般） | > 5 GΩ (at 500 V DC) |
| 1個あたりの重量（梱包を除く） | 77.120 g |
| ハウジング材質（周囲条件） | PA 6.6-FR |
| SPDタイプ（インジケータ/リモートシグナリング） | 4CA |
| 電圧保護レベルアップ（一般） | ≤ 1.9 kV (single item) |
| PCの待機時消費電力（一般） | ≤ 125 mVA |
| 汚染度（周囲条件） | 2 |
| SPD 障害動作 (周囲条件) | OCM |
| 規格・規制（UL規格） | EN 50539-11 2013 |
| （保護回路直流電圧側（DC）） | 1 A DC |
| 設置場所（周囲条件） | Inside |
| 連続動作電流 ICPV（一般） | < 100 µA |
| 周囲温度（動作）（寸法） | -40 °C ... 85 °C |
| 公称電圧（インジケータ/リモート信号） | 485 V DC |
| 短絡電流定格 ISCPV（一般） | 2000 A |
| 許容湿度（動作）（寸法） | 5 % ... 95 % |
| 公称放電電流（8/20）µs（一般） | 20 kA |
| 保護モード（インジケータ/リモート信号） | Ld-Ld |
| 最大放電電流 Imax(8/20) µs (一般) | 40 kA |
| 総放電電流 Itotal(8/20) µs (一般) | 40 kA |
| 最大連続動作電圧 UCPV（一般） | 585 V DC (single item) |
| 周囲温度（保管/輸送）（寸法） | -40 °C ... 85 °C |
| 公称放電電流In（インジケータ/リモート信号） | 20 kA |
| 測定制限電圧MLV（インジケータ/リモートシグナリング） | 1900 V |
| UL 94（周囲条件）に準拠した難燃性評価 | V-0 |
| 動作電流（保護回路直流電圧側（DC）） | 1 A AC |
| 動作電圧（保護回路直流電圧側（DC）） | 30 V AC |
| スイッチング機能（保護回路直流電圧側（DC）） | normal/deterioration |
| 活電部と接地部間の距離（周囲条件） | 8.2 mm |
| 遮断装置の設置場所（周囲条件） | Internal |
| 最大連続動作電圧 MCOV (インジケータ/リモート信号) | 585 V DC (Ld-Ld) |
製品説明
Lightning-fast current arrester integrated into the main circuit board according to type 2/class II for MPPT protection of one or more electrical circuits
主な機能
- 産業グレードの品質
- RoHS準拠
- CE認証取得
- 1年保証
