PRT-PV-P-1500/20-550

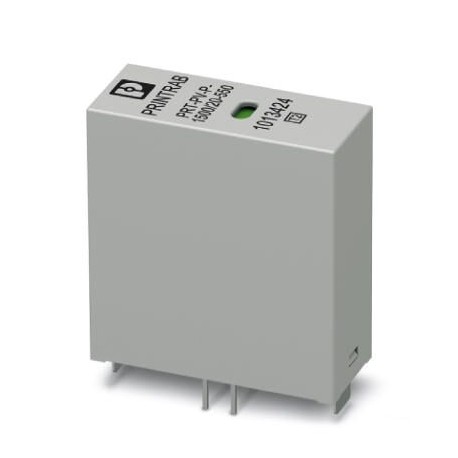

PRT-PV-P-1500/20-550 1013424 PHOENIX CONTACT Surge protective device for space-saving PCB installation, in a..
$0.00米ドル
3132 在庫あり
主な仕様
GTIN:4055626492513
注文キー:1013424
（図面）:
カタログページ:Page 80 (C-4-2019)
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4055626492513 |
| 注文キー | 1013424 |
| （図面） | |
| カタログページ | Page 80 (C-4-2019) |
| 梱包単位 | 1 |
| （寸法） | ≤ 3000 m (Reinforced insulation) |
| 注記（一般） | |
| 深さ（図面） | 41.9 mm (Without pin length) |
| 幅（図面） | 18.8 mm |
| ETIM 5.0 (eCl@ss) | EC000941 |
| ETIM 6.0 (eCl@ss) | EC000941 |
| ETIM 7.0 (eCl@ss) | EC000941 |
| 高さ（図面） | 44 mm |
| 関税番号 | 85354000 |
| 高度（寸法） | ≤ 5000 m (Standard insulation) |
| （追加説明） | ≤ 4.6 kV (2 serial connections) |
| 色（周囲条件） | traffic grey A RAL 7042 |
| 掘削図（図面） | |
| ENタイプ（周囲条件） | PV |
| eCl@ss 8.0 (分類) | 27130805 |
| eCl@ss 9.0 (分類) | 27130805 |
| （インジケーター/リモート信号） | IEC 61643-11 2013 |
| 衝撃（動作）（寸法） | 25g () |
| 保護等級（寸法） | IP00 |
| アクセシビリティ（周囲の条件） | Accessible |
| 取り付けタイプ（周囲条件） | PCB mounting |
| 振動（動作）（寸法） | 5g (10 ... 500 Hz / 2.5 h / X, Y, Z) |
| ハウジング材質（周囲条件） | PBT 10 % GF/PA 6.6 |
| 汚染度（周囲条件） | 2 |
| SPD 障害動作 (周囲条件) | OCM |
| （保護回路直流電圧側（DC）） | 1 A DC |
| 設置場所（周囲条件） | Interior |
| 応答時間 tA (追加説明) | ≤ 25 ns |
| 周囲温度（動作）（寸法） | -40 °C ... 85 °C |
| IEC試験分類（周囲条件） | PV |
| 許容湿度（動作）（寸法） | 5 % ... 95 % |
| 残留電流IPE（追加説明） | ≤ 100 µA (Ucpv/Single) |
| 規格・規制（表示灯・遠隔信号） | EN 50539-11 2013 |
| 絶縁抵抗Riso（追加説明） | > 5 MΩ () |
| 電圧保護レベルアップ（追加説明） | ≤ 2.4 kV (Single) |
| 連続動作電流 ICPV (追加説明) | ≤ 20 µA (2 serial connections) |
| UL 94（周囲条件）に準拠した難燃性評価 | V-0 |
| 動作電流（保護回路直流電圧側（DC）） | 1 A AC |
| 動作電圧（保護回路直流電圧側（DC）） | 30 V AC |
| 短絡電流定格 ISCPV（追加説明） | 2000 A |
| スイッチング機能（保護回路直流電圧側（DC）） | normal/deterioration |
| 分岐配線付き最大バックアップヒューズ（追加説明） | 125 A (aR) |
| 公称放電電流（8/20）µs（追加説明） | 20 kA |
| 最大放電電流 Imax(8/20) µs (追加説明) | 40 kA |
| 遮断装置の設置場所（周囲条件） | Internal |
| 最大連続動作電圧 UCPV（追加説明） | 750 V DC (Single) |
製品説明
Surge protection device for compact PCB mounting, in accordance with type 2 / class II, for 2-pole voltage systems and 1500 V DC, with remote indication contact integrated in each plug, status indicat
