PS-EE-2G/1AC/24DC/120W/SC

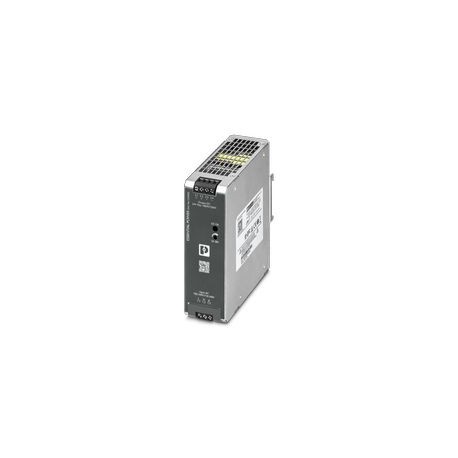

PS-EE-2G/1AC/24DC/120W/SC 1234302 PHOENIX CONTACT Primary switching power supplies, ESSENTIAL POWER, Screw c..
$62.13米ドル
193 在庫あり
主な仕様
:100 V AC ... 109 V AC -15 % ... +10 % (PN= 100 W)
時間:24000 h
色:green
深さ:125 mm
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| 100 V AC ... 109 V AC -15 % ... +10 % (PN= 100 W) | |
| 時間 | 24000 h |
| 色 | green |
| 深さ | 125 mm |
| 入力 | 4 kV (Test Level 4 - asymmetrical) |
| 幅 | 40 mm |
| 硬い | 0.5 mm² ... 2.5 mm² |
| 身長 | 124 mm |
| 出力 | 2 kV (Test Level 3 - asymmetrical) |
| 現在 | 5 A |
| LEDオフ | Supply voltage input AC not present (Off) |
| 電圧 | 10 V (Test Level 3) |
| コメント | Criterion A |
| 関数 | Visual operating state display |
| 位置 | 1.x |
| フレキシブル | 0.5 mm² ... 2.5 mm² |
| 頻度 | 50 Hz |
| 立ち上がり時間 | < 2 s (UOut= 10 % ... 90 %) |
| EN 61010-1 | II (≤ 3000 m) |
| 効率 | typ. 87 % (120 V AC) |
| 基準A | Normal operating behavior within the specified limits. |
| 基準B | Temporary impairment to operational behavior that is corrected by the device itself. |
| 温度 | 40 °C |
| 電圧低下 | 70 % |
| リジッド（AWG） | 20 ... 14 (Cu) |
| 波高係数 | typ. 1.5 (120 V AC) |
| フードバージョン | Stainless steel |
| 入力/出力 | asymmetrical |
| 製品タイプ | Power supply |
| 取り付けタイプ | DIN rail mounting |
| 無負荷耐性 | yes |
| 気候区分 | 3K22 (in accordance with EN 60721-3-3) |
| 識別 | 1.1 (), 1.2 (L), 1.3 (N) |
| 突入電流 | typ. 43 A (at 25 °C) |
| 騒音放出 | EN 55016 |
| 製品ファミリー | ESSENTIAL POWER |
| スイッチオン時間 | typ. 1 s |
| 追加テキスト | 120 V AC |
| 周波数範囲 | 0 kHz ... 2 kHz |
| 残留リップル | typ. 70 mVPP(with nominal values) |
| 空中放電 | 8 kV (Test Level 3) |
| ハウジング材質 | Metal |
| 最大高度 | ≤ 5000 m (> 2000 m, Derating: 10 %/1000 m) |
| フェーズ数 | 1.00 |
| 保護クラス | I |
| 剥ぎ取り長さ | 6.5 mm |
| 接続方法 | Screw connection |
| 接触放電 | 6 kV (Test Level 3) |
| 制御偏差 | < 2 % (change in load, static 10 % ... 90 %) |
| デバイスの主電源ヒューズ | 3.15 A internal (device protection), fast-blow |
| 取り付け位置 | horizontal DIN rail NS 35, EN 60715 |
| 期間数 | 25 periods |
| 出力電力（PN） | 120 W (240 V AC) |
| ショック（操作） | 15 ms, 15 g, per spatial direction (IEC 60068-2-27) |
| 締め付けトルク | 0.5 Nm ... 0.6 Nm |
| 保護回路 | Transient protection; Varistor |
| シグナル伝達の種類 | LED DC OK – signal state operation (UN= 24 V DC, IOut= IN) |
| 消費電流 | max. 2 A (120 W) |
| 汚染度 | 2 |
| フットラッチ材質 | Sheet steel, zinc-plated |
| 入力電圧範囲 | 110 V AC ... 240 V AC ±10 % (PN= 120 W) |
| 短絡防止 | yes |
| 試験場の強度 | 10 V/m (Test Level 3) |
| 直列接続 | yes, for increased output voltage |
| 保護の程度 | IP20 |
| 周波数範囲（fN） | 50 Hz ... 60 Hz ±10 % |
| 主電源バッファリング時間 | typ. 15 ms (120 V AC) |
| サイド要素バージョン | Aluminum |
| 標準指定 | Electrical safety |
| 組み立て説明書 | alignable: 0 mm horizontally, 30 mm vertically |
| ドライブフォームネジ頭 | Slotted L |
| 干渉放射 | Interference emission in accordance with EN 61000-6-3 (residential and commercial) and EN 61000-6-4 (industrial) |
| LED オン（緑）、DC OK | UOUT> 15 V (On (green), DC OK) |
| 低電圧指令 | Conformance with Low Voltage Directive 2014/35/EC |
| 規格・規制 | EN 61000-3-2 |
| 振動（操作） | 10 Hz ... 50 Hz, amplitude ±0.2 mm |
| 並列接続 | yes, for increasing power and redundancy with diode |
| 公称出力電圧 | 24 V DC |
| PEへの放電電流 | < 3.5 mA |
| MTBF（Telcordia SR-332） | > 2470000 h (25 °C) |
| 保護コーティング付き | No |
| 伝導ノイズの放出 | EN 55016 |
| 規格/仕様 | IEC 61010-2-201 (SELV) |
| 統合ヒューズ保護 | no |
| フィードバック電圧抵抗 | ≤ 35 V DC |
| 公称入力電圧範囲 | 100 V AC ... 240 V AC |
| 公称出力電流（IN） | max. 5 A (PN= 120 W) |
| 供給システム構成 | TN, TT, IT (PE) |
| 公称負荷時の電力損失最大。 | < 16 W (230 V AC) |
| 電磁両立性 | Conformance with EMC Directive 2014/30/EU |
| 突入電流積分（I2t） | typ. 0.7 A2s |
| 絶縁電圧入力/PE | 3.5 kV AC (type test) |
| 一般的な全国電力網電圧 | 120 V AC |
| 供給電圧の電圧タイプ | AC |
| 周囲温度（動作） | -20 °C ... 70 °C (Derating >45°C: 2.5%/K) |
| 絶縁電圧入力/出力 | 4 kV AC (type test) |
| 設置距離 右/左 | 10 mm / 10 mm |
| 設置距離上部/下部 | 30 mm / 30 mm |
| 最大無負荷電力損失 | < 1 W (230 V AC) |
| 最小無負荷電力損失 | < 1 W (120 V AC) |
| ノイズ耐性に関するEMC要件 | EN 61000-6-2 |
| 最小公称負荷消費電力 | < 20 W (120 V AC) |
| 周囲温度（保管/輸送） | -40 °C ... 85 °C |
| 入力保護用の推奨ブレーカー | 10 A ... 16 A (Characteristic B, C, D, K or comparable) |
| フレキシブル、フェルール付き、プラスチックスリーブ付き | 0.5 mm² ... 2.5 mm² |
| 出力電圧の設定範囲（USet） | 24 V DC ... 28 V DC (> 24 V DC, constant capacity restricted) |
| プラスチックスリーブなしのフェルール付きフレキシブル | 0.5 mm² ... 2.5 mm² |
| 最大許容相対湿度（動作） | ≤ 95 % (at 25 °C, non-condensing) |
| 出力過電圧保護（OVP） | ≤ 35 V DC |
製品説明
Primary Switching Power Supplies, ESSENTIAL POWER, Screw Connection, Rail Mount, Output: 24 VDC / 5 A
