PSC 1,5/ 3-F

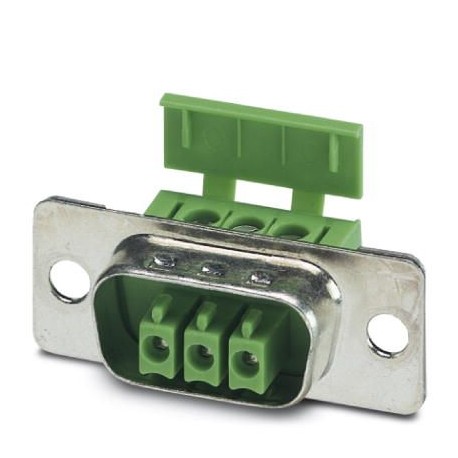

PSC 1,5/ 3-F 1841909 PHOENIX CONTACT Printed-circuit board connector
$0.00米ドル
4477 在庫あり
主な仕様
GTIN:4017918105594
注文キー:1841909
カタログページ:Page 251 (C-1-2013)
梱包単位:50 pc
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4017918105594 |
| 注文キー | 1841909 |
| カタログページ | Page 251 (C-1-2013) |
| 梱包単位 | 50 pc |
| 原産国 | PL (Poland) |
| （接続データ） | CSA |
| 関税番号 | 85366990 |
| ねじ山（寸法） | M2 |
| ピッチ（主要商業データ） | 3.5 mm |
| （基準および規制） | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| 接続方法（寸法） | Screw connection with tension sleeve |
| 品目範囲（寸法） | PSC 1,5/..-F |
| 公称電流IN（寸法） | 8 A |
| 断熱材（寸法） | PA |
| ポジション数（寸法） | 3 |
| ディメンションa（主要商業データ） | 7 mm |
| 最大負荷電流（寸法） | 8 A |
| 定格電圧（II/2）（寸法） | 630 V |
| 幅 [ w ] (主要商業データ) | 30.6 mm |
| 高さ [ h ] (主要商業データ) | 12.5 mm |
| 長さ [ l ] (主要商業データ) | 16 mm |
| 公称断面積（寸法） | 1.5 mm² |
| 定格電圧（III/2）（寸法） | 320 V |
| 定格電圧（III/3）（寸法） | 250 V (for applications in metal or metal-plated housings, the degree of protection "safety extra-low voltage" must be used.) |
| 最大締め付けトルク（寸法） | 0.25 Nm |
| 締め付けトルク、最小（寸法） | 0.22 Nm |
| 1個あたりの重量（梱包を除く） | 5.040 g |
| 中国RoHS（規格と規制） | Environmentally Friendly Use Period = 50 |
| 絶縁材料グループ（寸法） | I |
| 定格サージ電圧（II/2）（寸法） | 4 kV |
| 定格サージ電圧（III/2）（寸法） | 4 kV |
| 定格サージ電圧（III/3）（寸法） | 4 kV |
| UL/CUL準拠の最大AWG（一般） | 14 |
| UL/CUL準拠の最小AWG（一般） | 30 |
| 導体断面積 AWG 最大 (一般) | 16 |
| 導体断面積AWG最小値（一般） | 28 |
| 導体断面積（固体最大）（一般） | 1.5 mm² |
| 導体断面積（最小）（一般） | 0.14 mm² |
| 標準に準拠した接続（寸法） | EN-VDE |
| 導体断面積最大可とう性（一般） | 1.5 mm² |
| 導体断面積（フレキシブル）最小値（一般） | 0.14 mm² |
| 標準に準拠した接続（接続データ） | EN-VDE |
| UL 94準拠の難燃性評価（寸法） | V0 |
| UL 94準拠の難燃性評価（接続データ） | V0 |
| 導体断面積はフレキシブル、フェルール付きプラスチックスリーブ最大（一般） | 1.5 mm² |
| 導体断面積はフレキシブル、フェルール付きプラスチックスリーブ付き最小（一般） | 0.25 mm² |
| 導体断面積はフレキシブル、フェルール付き、プラスチックスリーブなし最大。（一般） | 1.5 mm² |
| 導体断面積はフレキシブル、フェルール付き、プラスチックスリーブなしの最小値（一般） | 0.25 mm² |
製品説明
Connector for printed circuit board, nominal section: 1.5 mm², color: green, nominal current: 8 A, nominal voltage (III/2): 320 V, contact surface: Tin, contact type: Female, number of potentials: 3,
