PSI-MODEM-SHDSL/ETH

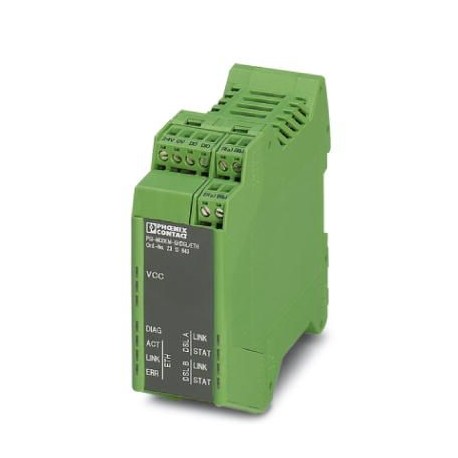

PSI-MODEM-SHDSL/ETH 2313643 PHOENIX CONTACT Modem
$0.00米ドル
4222 在庫あり
主な仕様
GTIN:4046356509206
注文キー:2313643
（一般的な）:5 V DC (configuration only, via mini-USB type B)
カタログページ:Page 403 (C-8-2015)
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4046356509206 |
| 注文キー | 2313643 |
| （一般的な） | 5 V DC (configuration only, via mini-USB type B) |
| カタログページ | Page 403 (C-8-2015) |
| 深さ（注） | 114.5 mm |
| 梱包単位 | 1 pc |
| 幅（注） | 35 mm |
| （寸法） | -20 °C ... 45 °C (Mounted in rows with zero spacing and supply of other modules via the device) |
| 高さ（注） | 99 mm |
| （電源） | 2-wire operation: 32 kbps ... 15.3 Mbps |
| 原産国 | DE (Germany) |
| 関税番号 | 85176200 |
| （周囲条件） | 125 Years (SN 29500 standard, temperature 40 °C, operating cycle 100 % (7 days a week, 24 hours a day)) |
| 高度（寸法） | 5000 m (For restrictions see manufacturer's declaration) |
| ATEX（デジタル出力） | II 3 G Ex nA IIC T4 Gc X |
| 出力名（関数） | Digital output |
| ショック（デジタル出力） | 15g in all directions in acc. with IEC 60068-2-27 |
| インターフェース（電源） | Ethernet |
| ATEX（周囲条件） | II 3 G Ex nA IIC T4 Gc X (Please follow the special installation instructions in the documentation!) |
| MTBF（周囲条件） | 1017 Years (Telcordia standard, 25°C temperature, 21% operating cycle (5 days a week, 8 hours a day)) |
| MTTF（周囲条件） | 711 Years (SN 29500 standard, temperature 25 °C, operating cycle 21 % (5 days a week, 8 hours a day)) |
| 色（周囲条件） | green |
| インターフェース1（電源） | Ethernet interface, 10/100Base-T(X) in acc. with IEEE 802.3u |
| インターフェース2（電源） | SHDSL interface according to ITU-T G.991.2.bis |
| インターフェース3（電源） | USB 2.0 |
| 接続方法（一般） | COMBICON plug-in screw terminal block |
| ポート数（電源） | 1 |
| （基準および規制） | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| 出力数（機能） | 2 |
| 適合性（デジタル出力） | CE-compliant |
| 管理（シリアルインターフェース） | Plug and play, user-friendly software: Diagnostic functions, log book, individual configuration |
| 供給電圧範囲（一般） | 18 V DC ... 30 V DC |
| 正味重量（周囲条件） | 258.7 g |
| 適合性（周囲条件） | CE-compliant |
| 接続方法（電源） | Mini-USB type B, 5-pos. |
| 電流出力信号（機能） | ≤ 150 mA (Short-circuit-proof) |
| 公称電源電圧（一般） | 24 V DC ±5 % (as an alternative or redundant, via backplane bus contact and system current supply) |
| UL、米国/カナダ（デジタル出力） | cULus listed UL 508 |
| 電圧出力信号（機能） | depending on the operating voltage |
| 保護等級（寸法） | IP20 |
| 出力の動作（機能） | Deactivated for device supply via DIN rail connector |
| 有害ガス試験（デジタル出力） | ISA-S71.04-1985 G3 Harsh Group A |
| サポートされているプロトコル（電源） | Transparent protocol for IPv4 and IPv6 |
| 伝送距離（電源） | < 5 m (only for configuration and diagnostics) |
| UL、米国/カナダ（周囲条件） | cULus listed UL 508 |
| 1個あたりの重量（梱包を除く） | 258.700 g |
| ハウジング材質（周囲条件） | PA 6.6-FR |
| 標準消費電流（一般） | < 180 mA (24 V DC) |
| 中国RoHS（規格と規制） | Environmentally Friendly Use Period = 50 |
| 規格・規制（デジタル出力） | EN 50121-4 |
| 振動（動作）（デジタル出力） | in acc. with IEC 60068-2-6: 5g, 150 Hz |
| シリアル伝送速度（電源） | 4-wire operation: 64 kbps ... 30 Mbps |
| 電気的絶縁（周囲条件） | DIN EN 50178 (VCC // Ethernet // DSL (A) // DSL (B) // FE) |
| 周囲温度（動作）（寸法） | -20 °C ... 60 °C (Freestanding (40 mm spacing to the right and left), no supply of other modules via the device) |
| 許容湿度（動作）（寸法） | 10 % ... 95 % (non-condensing) |
| 利用制限（主要商業データ） | EMC: class A product, see manufacturer's declaration in the download area |
| 導体断面積AWG最大（電源） | 14 |
| 導体断面積AWG最小値（電源） | 24 |
| 電磁両立性（デジタル出力） | Conformance with EMC Directive 2014/30/EU |
| 導体断面積（最大）（電源） | 2.5 mm² |
| 導体断面積（最小）（電源） | 0.2 mm² |
| 電磁両立性（周囲条件） | Conformance with EMC Directive 2014/30/EU |
| ステータスおよび診断インジケーター（シリアルインターフェース） | LEDs: VCC (supply voltage), ACT/LINK (Ethernet data traffic), ERR (errors)2 x LINK / 2 x STAT (DSL data traffic port A and port B), DIAG (diagnostic messages) |
| 周囲温度（保管/輸送）（寸法） | -40 °C ... 85 °C |
| 導体断面積最大可とう性（電源） | 2.5 mm² |
| 許容湿度（保管・輸送）（寸法） | 10 % ... 95 % (non-condensing) |
| テスト電圧データインターフェース/電源（周囲条件） | 1.5 kVrms(50 Hz, 1 min.) |
製品説明
First generation: Unmanaged Ethernet extender, for point-to-point connections, line and ring structures, data rate rates up to 30 MBit/s, distances up to 20 km on company-owned copper cables, diagnost
