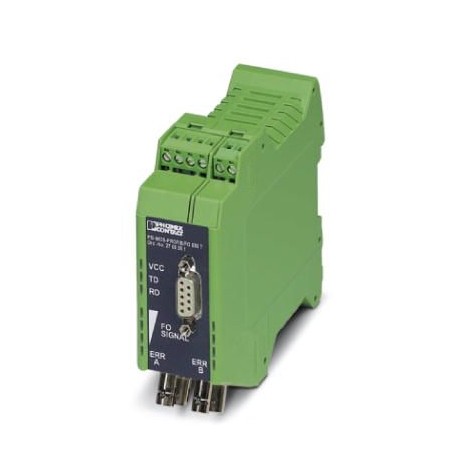

PSI-MOS-PROFIB/FO 850 T-SO
PSI-MOS-PROFIB/FO 850 T-SO 2708614 PHOENIX CONTACT FO converters
$0.00米ドル
4831 在庫あり
主な仕様
GTIN:4017918974176
注文キー:2708614
深さ（注）:105 mm
梱包単位:1 pc
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4017918974176 |
| 注文キー | 2708614 |
| 深さ（注） | 105 mm |
| 梱包単位 | 1 pc |
| 幅（注） | 35 mm |
| 高さ（注） | 99 mm |
| 原産国 | DE (Germany) |
| （デジタル出力） | Class I, Div. 2, Groups A, B, C, D |
| （シリアルインターフェース） | Multi-mode fiberglass |
| 関税番号 | 85176200 |
| （周囲条件） | Class I, Div. 2, Groups A, B, C, D |
| 高度（寸法） | 5000 m (For restrictions see manufacturer's declaration) |
| ATEX（デジタル出力） | II 3 G Ex nA nC IIC T4 Gc X |
| （光インターフェースFO） | 150 V AC |
| ショック（デジタル出力） | 15g in all directions in acc. with IEC 60068-2-27 |
| ATEX（周囲条件） | II 3 G Ex nA nC IIC T4 Gc X (Please follow the special installation instructions in the documentation!) |
| MTBF（周囲条件） | 149 Years (Telcordia standard, 25°C temperature, 21% operating cycle (5 days a week, 8 hours a day)) |
| 色（周囲条件） | green |
| インターフェース1（電源） | PROFIBUS acc. to IEC 61158, RS-485 2-wire, half duplex, automatic control |
| 接続方法（一般） | COMBICON plug-in screw terminal block |
| （基準および規制） | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| DNV GL-EMC（デジタル出力） | B |
| 適合性（デジタル出力） | CE-compliant |
| 動作モード（電源） | Semi-duplex |
| 波長（シリアルインターフェース） | 850 nm |
| ビット遅延（周囲条件） | ≤ 1 bit |
| 供給電圧範囲（一般） | 18 V DC ... 30 V DC |
| 正味重量（周囲条件） | 256.9 g |
| 適合性（周囲条件） | CE-compliant |
| 接続方法（電源） | D-SUB-9 female connector |
| 公称電源電圧（一般） | 24 V DC (With UL approval) |
| UL、米国/カナダ（デジタル出力） | Class I, Zone 2, AEx nc IIC T5 |
| DNV GL-湿度（デジタル出力） | A |
| 保護等級（寸法） | IP20 |
| ファイル形式/コーディング（電源） | UART (11 Bit, NRZ) |
| DNV GL-エンクロージャ（デジタル出力） | Required protection according to the Rules shall be provided upon installation on board |
| DNV GL-振動（デジタル出力） | A |
| 最大消費電流（一般） | 130 mA |
| 有害ガス試験（デジタル出力） | ISA-S71.04-1985 G3 Harsh Group A |
| 出力名（光インターフェースFO） | Relay output |
| 伝送距離（電源） | ≤ 1200 m (depending on the data rate, with shielded, twisted pair data cable) |
| 伝送媒体（電源） | Copper |
| UL、米国/カナダ（周囲条件） | Class I, Zone 2, AEx nc IIC T5 |
| 接続方法（シリアルインターフェース） | B-FOC (ST®) |
| DNV GL-温度（デジタル出力） | B |
| 1個あたりの重量（梱包を除く） | 256.900 g |
| ハウジング材質（周囲条件） | PA 6.6-FR |
| オーバーレンジ受信機（シリアルインターフェース） | -3 dBm (200/230 µm) |
| 標準消費電流（一般） | 120 mA (24 V DC) |
| 中国RoHS（規格と規制） | Environmentally Friendly Use Period = 50 |
| REACh SVHC（基準と規制） | Lead 7439-92-1 |
| 伝送媒体（シリアルインターフェース） | PCF fiber |
| データ方向切り替え（電源） | Automatic control |
| 振動（動作）（デジタル出力） | in acc. with IEC 60068-2-6: 5g, 150 Hz |
| 出力数（光インターフェースFO） | 1 |
| シリアル伝送速度（電源） | ≤ 12 Mbps |
| 電気的絶縁（周囲条件） | VCC // RS-485 |
| 出力の説明（光インターフェースFO） | Alarm output |
| ビット歪み、入力（周囲条件） | ± 35 % (permitted) |
| ビット歪み、出力（周囲条件） | < 6.25 % |
| 周囲温度（動作）（寸法） | -20 °C ... 60 °C |
| 許容湿度（動作）（寸法） | 30 % ... 95 % (non-condensing) |
| 送信容量、最小（シリアルインターフェース） | -4.2 dBm (200/230 µm) |
| 利用制限（主要商業データ） | EMC: class A product, see manufacturer's declaration in the download area |
| 導体断面積AWG最大（電源） | 14 |
| 導体断面積AWG最小値（電源） | 24 |
| 最小受信感度（シリアルインターフェース） | -30 dBm (50/125 µm) |
| 最大スイッチング電圧（光インターフェースFO） | 65 V DC |
| 導体断面積（最大）（電源） | 2.5 mm² |
| 導体断面積（最小）（電源） | 0.2 mm² |
| 標準に準拠した接続（デジタル出力） | CUL |
| 連続電流の制限（光インターフェースFO） | 0.46 A |
| 周囲温度（保管/輸送）（寸法） | -40 °C ... 85 °C |
| 導体断面積最大可とう性（電源） | 2.5 mm² |
| テスト電圧データインターフェース/電源（周囲条件） | 1.5 kVrms(50 Hz, 1 min.) |
| 3 dB システム予備を含む伝送距離 (シリアルインターフェース) | 2600 m (with F-G 50/125 2.5 dB/km) |
製品説明
Fiber Optic Converter with Integrated Optical Diagnostics, Painted Printed Circuit Board, Alarm Contact, for PROFIBUS up to 12 MBit/s, T-Coupler with Two Fiber Optic Interfaces (BFOC), 850 nm, for PCF
主な機能
- 産業グレードの品質
- RoHS準拠
- CE認証取得
- 1年保証
