在庫あり 注目商品
PSM-CABLE-PROFIB/FC

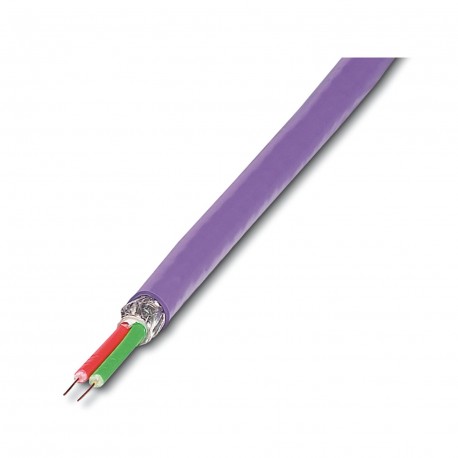

PSM-CABLE-PROFIB/FC 2744652 PHOENIX CONTACT Bus system cable
$0.00米ドル
4435 在庫あり
主な仕様
:60 V DC
シールド:yes
センサータイプ:PROFIBUS
ケーブル長:Free entry (1.0 ... 1000.0 m)
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| 60 V DC | |
| シールド | yes |
| センサータイプ | PROFIBUS |
| ケーブル長 | Free entry (1.0 ... 1000.0 m) |
| ケーブル重量 | 80 kg/km |
| 製品タイプ | Data cable by the meter |
| 信号速度 | 0.81 c |
| 試験電圧 | 3600 V DC (3 s) |
| UL AWMスタイル | 21694 (60 °C / 600 V) |
| 全体的なひねり | 2 wires, twisted |
| ケーブル容量 | approx. 28.5 nF/km (at 1 kHz) |
| AWG信号線 | 22 |
| ケーブルインピーダンス | 150 Ω ±10 % (3 ... 20 MHz) |
| ループ抵抗 | ≤ 110.00 Ω/km |
| 難燃性 | according to IEC 60332-3-24 (Cat. C ) |
| その他の抵抗 | Cold bending resistance (according to DIN VDE 0473 Part 811-1-4 (after 16 h at -40 °C)) |
| 抗張力 | ≤ 100 N |
| 耐油性 | Limited resistance to mineral oils and greases |
| 導体材料 | Bare Cu wire |
| 公称電圧UN | 48 V AC |
| シールド減衰 | ≤ 42.00 dB/km (at 16 MHz) |
| 単線、カラー | red, green |
| 導体構造 | 1x2xAWG22/1 |
| ポジション数 | 2 |
| 伝送媒体 | Copper |
| 信号の種類/カテゴリ | PROFIBUS, 12 Mbps |
| 絶縁抵抗 | ≥ 16 GΩ*km |
| 厚さ、断熱性 | 0.95 mm |
| 外装シース、カラー | violet |
| 外装材 | PVC FR VI |
| 導体断面積 | 2x 0.34 mm² |
| ケーブル外径 | 8.00 mm ±0.4 mm |
| 光シールドカバー | 55 % |
| 厚さ、外皮 | 0.90 mm |
| 材質電線絶縁体 | PE |
| 配線規格・規制 | Conductor material DIN EN 13602 Cu-ETP-A... |
| 絶縁体を含む線径 | 2.55 mm |
| 周囲温度（動作） | -40 °C ... 60 °C |
| 導体構造信号線 | 1x 0.65 mm |
| 最小の曲げ半径、固定設置 | ≥ 150 mm |
製品説明
By meters, Bus system cable, PROFIBUS (12 MBit/s), shielded, PVC FR VI/PVC, violet, 2-conductors (1X2XAWG22/1), color single conductors: red, green, cable length: Free input (1.0 ... 1000.0 m)
主な機能
- 産業グレードの品質
- RoHS準拠
- CE認証取得
- 1年保証
