PSR-MC31-2SDO-1DO-24DC-SP

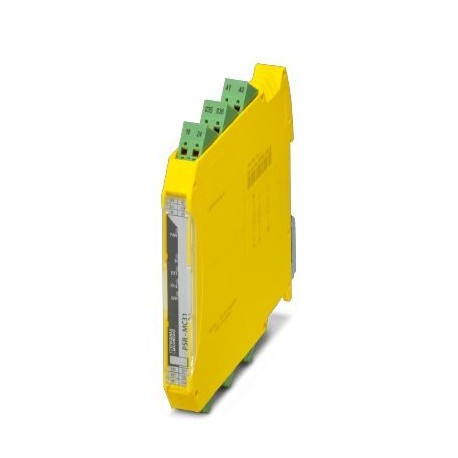

PSR-MC31-2SDO-1DO-24DC-SP 1015503 PHOENIX CONTACT Safety relay module for safety shut-off mats, switching st..
$0.00米ドル
4857 在庫あり
主な仕様
GTIN:4055626496467
注文キー:1015503
（図面）:
深さ（注）:114.5 mm
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4055626496467 |
| 注文キー | 1015503 |
| （図面） | |
| 深さ（注） | 114.5 mm |
| 梱包単位 | 1 |
| 幅（注） | 12.5 mm |
| 高さ（注） | 116.6 mm |
| （電源） | NPN, IEC 61131-2, type 3 |
| （警報出力） | < 175 ms (manual, monitored start) |
| （デジタル入力） | max. 4.7 µF (1 A load) |
| ETIM 5.0 (eCl@ss) | EC001449 |
| ETIM 6.0 (eCl@ss) | EC001449 |
| ETIM 7.0 (eCl@ss) | EC001449 |
| （デジタル出力） | non-safety-related |
| 表示（回数） | 1 x red LED |
| 正味重量（倍） | 104.382 g |
| プラグ可能（一般） | Yes |
| 関税番号 | 85371098 |
| ハウジングカラー（タイムズ） | yellow |
| 取り付けタイプ（倍） | DIN rail mounting |
| ステータス表示（時間） | 3 x green LED |
| ブロック図（図面） | |
| 住宅資材（タイムズ） | PBT |
| 電流（デジタル出力） | max. 100 mA |
| 入力名（電源） | External release |
| 取り付け位置（回） | vertical or horizontal |
| 電圧（デジタル出力） | approx. 22 V DC (Us- 2 V) |
| フィルター時間（電源） | max. 1.5 ms (Test pulse width of low test pulses) |
| ストリップ長さ（一般） | 8 mm |
| 接続方法（一般） | Push-in spring connection |
| 抵抗負荷（デジタル入力） | min. 12 Ω |
| （基準および規制） | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| 保護の程度（倍） | IP20 |
| 出力名（デジタル入力） | 14, 24 |
| 再起動時間（アラーム出力） | < 250 ms (Boot time) |
| eCl@ss 8.0 (分類) | 27371819 |
| eCl@ss 9.0 (分類) | 27371819 |
| 組み立て説明書（Times） | See derating curve |
| 指定（デジタル出力） | M1 |
| 突入電流（電源） | < 10 mA (Typically with US, Δt |
| 最大高度（寸法） | ≤ 2000 m (Above sea level) |
| 回復時間（アラーム出力） | 250 ms (following demand of the safety function) |
| 応答時間（アラーム出力） | < 10 ms (Take the extension of the response time into consideration if you switch several devices in sequence.) |
| カテゴリー（接続容量） | 4 |
| 公称動作モード（時間） | 100% operating factor |
| 突入電流（デジタル入力） | max. 4.8 A (Δt = 10 ms) |
| 入力数（電源） | 1 |
| 出力電流（デジタル入力） | max. 2.4 A |
| 出力電圧（デジタル入力） | ≥ 23 V DC (Us- 1 V) |
| 指定（周囲条件） | A1/A2 |
| フィルター時間（周囲条件） | 1 ms (For the logic. At A1 in the event of voltage dips at Us) |
| 漏れ電流（デジタル入力） | max. 1 mA (in the safe state) |
| 指定（接続容量） | EN 62061 |
| 動作電圧表示（倍） | 1 x green LED |
| 消費電流（電源） | 7 mA |
| 最小負荷電流（デジタル入力） | 2 mA |
| 出力数（デジタル入力） | 2 |
| 利用制限（図面） | EMC: class A product, see manufacturer's declaration in the download area |
| 突入電流（周囲条件） | < 5 A (Δt = 200 µs at Us) |
| 出力数（デジタル出力） | 1 |
| 出力の説明（デジタル入力） | Safety-related digital outputs |
| 停車カテゴリー（接続容量） | 0 |
| 保護の種類（デジタル入力） | Freewheeling circuit for inductive loads |
| 同時入力1/2（電源） | ∞ |
| 最大誘導負荷（デジタル入力） | max. 1 H |
| 出力の説明（デジタル出力） | PNP |
| スイッチング周波数（デジタル入力） | 1 Hz (Resistive, inductive, capacitive) |
| （安全関連特性データ） | 50 V AC |
| 最大容量負荷（デジタル入力） | max. 10 µF (2.4 A load) |
| 中国RoHS（規格と規制） | Environmentally Friendly Use Period = 50 |
| REACh SVHC（基準と規制） | Lead 7439-92-1 |
| 導体断面積（一般） | 0.2 mm² ... 1.5 mm² |
| 入力（電源）の説明 | safety-related |
| 保護回路（周囲条件） | Parallel protection against polarity reversal Suppressor diode Provide external protection, see safety notes. Fuse type: 5 A FF |
| 最大突入電流（デジタル出力） | 500 mA (Δt = 1 ms at Us) |
| 米国での典型的なピックアップ時間（アラーム出力） | < 200 ms (with Uswhen controlled via A1) |
| 導体断面積フレキシブル（一般） | 0.2 mm² ... 1.5 mm² |
| 衝撃（安全関連特性データ） | 30g |
| 短絡保護（デジタル出力） | Yes |
| 保護回路/部品（電源） | Suppressor diode |
| USでの典型的な応答時間（アラーム出力） | < 200 ms (automatic start) |
| 周囲温度（動作）（寸法） | -40 °C ... 70 °C (observe derating) |
| パフォーマンスレベル（PL）（接続容量） | e |
| 米国における消費電力（周囲条件） | typ. 1.3 W |
| 導体断面積 AWG / kcmil (一般) | 24 ... 16 |
| 入力電流範囲「0」信号（電源） | 0 mA ... 2 mA (S10, S12) |
| 入力電圧範囲「0」信号（電源） | 0 V DC ... 5 V DC |
| 入力電圧範囲「1」信号（電源） | 11 V DC ... 30 V DC |
| 保護回路/コンポーネント（デジタル出力） | Suppressor diode |
| 適合性（安全関連特性データ） | CE-compliant |
| 指定（安全関連特性データ） | Air clearances and creepage distances between the power circuits |
| スイッチオフ時の出力電圧（デジタル入力） | < 5 V DC (in the safe state) |
| 安全度水準（SIL）（接続容量） | 3 |
| 施設所在地の最小保護等級（倍） | IP54 |
| 周囲温度（保管/輸送）（寸法） | -40 °C ... 70 °C |
| 定格制御電源電流 IS (周囲条件) | typ. 54 mA (No load) |
| 汚染度（安全関連特性データ） | 2 |
| 過電圧カテゴリー（安全関連特性データ） | III |
| 最大許容湿度（保管/輸送）（寸法） | 75 % (on average, 85% infrequently, non-condensing) |
| 規格・規制（安全関連特性データ） | DIN EN 50178, EN 60947-5-1 |
| 振動（動作）（安全関連特性データ） | 10 Hz ... 150 Hz, 5g |
| 最大許容相対湿度（動作時）（寸法） | 75 % (on average, 85% infrequently, non-condensing) |
| 最大許容全導体抵抗（電源） | 150 Ω |
| 定格制御回路電源電圧 US (周囲条件) | 24 V DC -20 % / +25 % (provide external protection) |
| 定格絶縁電圧（安全関連特性データ） | 50 V |
| 安全度水準クレーム限界（SIL CL）（接続容量） | 3 |
| 定格サージ電圧/絶縁（安全関連特性データ） | Basic insulation 4 kV between all current paths and housing |
| 回路遮断時に誘起される電圧の制限（デジタル入力） | max. 50 V |
| 導体断面、フレキシブル、フェルール付き、プラスチックスリーブ付き（一般） | 0.25 mm² ... 1.5 mm² (only together with CRIMPFOX 6) |
| 導体断面はフレキシブル、フェルール付き、プラスチックスリーブなし（一般） | 0.25 mm² ... 1.5 mm² (only together with CRIMPFOX 6) |
