PSR-MC37-3NO-1NC-24DC-SC

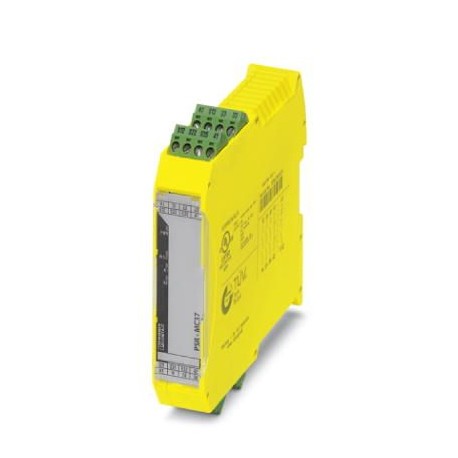

PSR-MC37-3NO-1NC-24DC-SC 2702411 PHOENIX CONTACT Safety relays
$0.00米ドル
4152 在庫あり
主な仕様
GTIN:4055626276960
注文キー:2702411
カタログページ:Page 254 (C-6-2017)
深さ（注）:114.5 mm
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4055626276960 |
| 注文キー | 2702411 |
| カタログページ | Page 254 (C-6-2017) |
| 深さ（注） | 114.5 mm |
| 梱包単位 | 1 pc |
| 幅（注） | 22.5 mm |
| 高さ（注） | 112.2 mm |
| （電源） | Unless switch-on pulses/light tests are safety-related, they should be disabled. |
| （デジタル入力） | 5 A (250 V (AC15)) |
| 原産国 | DE (Germany) |
| 正味重量（倍） | 183.88 g |
| リレー方式（回数） | Electromechanical relay with forcibly guided contacts in accordance with EN 50205 |
| プラグ可能（一般） | Yes |
| 関税番号 | 85371098 |
| （周囲条件） | Protection against polarity reversal for rated control circuit supply voltage |
| ハウジングカラー（タイムズ） | yellow |
| 取り付けタイプ（倍） | DIN rail mounting |
| ねじ山（一般） | M3 |
| ステータス表示（時間） | 3 x green LED |
| 取り付け位置（回） | vertical or horizontal |
| カテゴリ（接続データ） | 4 |
| フィルター時間（電源） | max. 3 ms (at S12, S22; test pulse width; blanking pulses/dark test) |
| ストリップ長さ（一般） | 7 mm |
| 接続方法（一般） | Screw connection |
| 保護の程度（倍） | IP20 |
| 出力ヒューズ（デジタル入力） | 6 A gL/gG (N/O contact) |
| 出力名（デジタル入力） | Enabling current path |
| 再起動時間（アラーム出力） | < 1 s (Boot time) |
| 組み立て説明書（Times） | See derating curve |
| 接点タイプ（デジタル入力） | 3 enabling current paths |
| 指定（接続データ） | EN 62061 |
| 突入電流（電源） | < 5 mA (Δt = 500 µs, for Us/Ix at S12) |
| 最大高度（寸法） | ≤ 2000 m (Above sea level) |
| 回復時間（アラーム出力） | < 500 ms |
| 公称動作モード（時間） | 100% operating factor |
| 突入電流（デジタル入力） | min. 10 mA |
| 停止カテゴリ（接続データ） | 0 |
| 接点材質（デジタル入力） | AgSnO2 |
| 動作電圧表示（倍） | 1 x green LED |
| 消費電流（電源） | < 4 mA (with Us/Ixto S12/S22) |
| 出力数（デジタル入力） | 3 (undelayed) |
| 平方総電流（デジタル入力） | 72 A2(observe derating) |
| スイッチング電圧（デジタル入力） | min. 5 V AC/DC |
| 突入電流（周囲条件） | 2 A (Δt = 300 µs at Us) |
| 出力の説明（デジタル入力） | safety-related N/O contacts |
| スイッチング容量（デジタル入力） | min. 50 mW |
| スイッチング周波数（デジタル入力） | 0.5 Hz |
| 1個あたりの重量（梱包を除く） | 183.880 g |
| （安全関連特性データ） | Basic insulation 4 kV between all current paths and housing |
| （リレー出力：電流パスを有効にする） | max. 6 A (Δt = 100 ms) |
| 保護回路（周囲条件） | Surge protection Suppressor diode |
| 機械的耐用年数（デジタル入力） | 10x 106cycles |
| パフォーマンスレベル（PL）（接続データ） | e (5 A DC13; 5 A AC15; 8760 switching cycles/year) |
| 米国での典型的なピックアップ時間（アラーム出力） | < 100 ms (when controlled via A1) |
| 導体断面積 AWG 最大 (一般) | 12 |
| 導体断面積AWG最小値（一般） | 24 |
| 衝撃（安全関連特性データ） | 15g for Δt = 11 ms (continuous shock: 10g for Δt = 16 ms) |
| 米国での典型的なリリース時間（アラーム出力） | < 20 ms (when controlled via A1 or S12) |
| USでの典型的な応答時間（アラーム出力） | < 100 ms (automatic start) |
| 周囲温度（動作）（寸法） | -40 °C ... 60 °C (observe derating) |
| 導体断面積（固体最大）（一般） | 2.5 mm² |
| 導体断面積（最小）（一般） | 0.2 mm² |
| 連続電流の制限（デジタル入力） | 6 A (observe derating) |
| 米国における消費電力（周囲条件） | typ. 1.68 W |
| 入力電流範囲「0」信号（電源） | 0 mA ... 2 mA (for safe Off; at S12 and S22) |
| 入力電圧範囲「0」信号（電源） | 0 V DC ... 5 V DC (for safe Off; at S12 and S22) |
| 利用制限（主要商業データ） | EMC: class A product, see manufacturer's declaration in the download area |
| 安全度水準（SIL）（接続データ） | 3 |
| 導体断面積最大可とう性（一般） | 2.5 mm² |
| 導体断面積（フレキシブル）最小値（一般） | 0.2 mm² |
| 適合性（安全関連特性データ） | CE-compliant |
| 指定（安全関連特性データ） | Air clearances and creepage distances between the power circuits |
| 出力ヒューズ（リレー出力：電流経路の有効化） | 1 A gL/gG |
| 出力名（リレー出力：電流パスを有効にする） | Signaling current path |
| 接点タイプ（リレー出力：電流パスの有効化） | 1 signaling current path |
| 施設所在地の最小保護等級（倍） | IP54 |
| 周囲温度（保管/輸送）（寸法） | -40 °C ... 85 °C |
| 定格制御電源電流 IS (周囲条件) | typ. 70 mA |
| 突入電流（リレー出力：電流経路の有効化） | min. 10 mA |
| 遮断定格（抵抗負荷）最大（デジタル入力） | 1500 VA (250 V AC, τ = 0 ms) |
| 接点材質（リレー出力：電流経路の有効化） | AgSnO2 |
| 汚染度（安全関連特性データ） | 2 |
| 出力数（リレー出力：電流パスの有効化） | 1 (undelayed) |
| 平方総電流（リレー出力：有効電流経路） | 1 A2 |
| スイッチング電圧（リレー出力：電流パスの有効化） | min. 5 V AC/DC |
| 出力の説明（リレー出力：電流パスの有効化） | non-safety-related N/C contact |
| 過電圧カテゴリー（安全関連特性データ） | II |
| スイッチング容量（リレー出力：電流パスの有効化） | min. 50 mW |
| 最大許容湿度（保管/輸送）（寸法） | 75 % (on average, 85% infrequently, non-condensing) |
| 規格・規制（安全関連特性データ） | DIN EN 60664-1:2008 |
| スイッチング周波数（リレー出力：電流パスの有効化） | 0.5 Hz |
| 振動（動作）（安全関連特性データ） | 10 Hz ... 150 Hz, 2g |
| 入力/始動およびフィードバック回路の電圧（電源） | 24 V DC -20 % / +25 % |
| 最大許容相対湿度（動作時）（寸法） | 75 % (on average, 85% infrequently, non-condensing) |
| 定格制御回路電源電圧 US (周囲条件) | 24 V DC -20 % / +25 % |
| 最大遮断定格（誘導負荷）（デジタル入力） | 48 W (24 V DC, τ = 40 ms) |
| 定格絶縁電圧（安全関連特性データ） | 250 V AC |
| 安全度水準クレーム限界（SIL CL）（接続データ） | 3 |
| 電流（リレー出力：戻り電流/信号電流パス） | max. 100 mA |
| 機械的耐用年数（リレー出力：有効電流経路） | 10x 106cycles |
| IEC 60947-5-1（デジタル入力）に準拠したスイッチング容量 | 5 A (24 V (DC13)) |
| 電圧（リレー出力：戻り電流/信号電流パス） | 23 V DC (Us- 1 V) |
| 連続電流の制限（リレー出力：電流パスの有効化） | 1 A |
| 定格サージ電圧/絶縁（安全関連特性データ） | Basic insulation 4 kV between all current paths |
| 出力数（リレー出力：リターン電流/信号電流パス） | 1 (digital) |
| 出力の説明（リレー出力：戻り電流/信号電流パス） | non-safety-related |
| 最大突入電流（リレー出力：戻り電流/信号電流パス） | 1 A (Δt = 5 ms at Us) |
| 短絡保護（リレー出力：リターン電流/信号電流パス） | Yes |
製品説明
Safety relay for emergency stop and guard doors as well as elevator applications up to SIL 3, cat. 4, PL e, 1 or 2 channel service, automatic or manual start, transverse short circuit detection, 3 tri
