PSR-MC38-2NO-1DO-24DC-PI

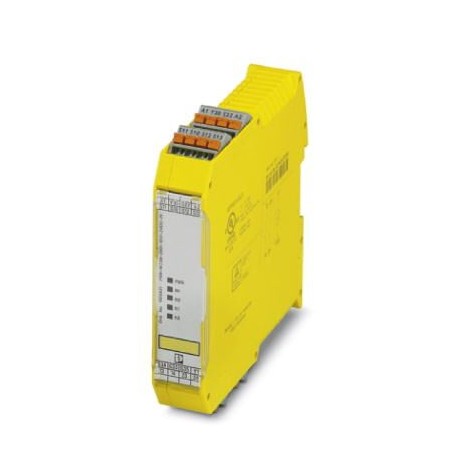

PSR-MC38-2NO-1DO-24DC-PI 1009832 PHOENIX CONTACT Safety relay for emergency stop, safety doors and light gri..
$0.00米ドル
3404 在庫あり
主な仕様
GTIN:4055626482712
注文キー:1009832
（図面）:
カタログページ:Page 223 (C-6-2019)
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4055626482712 |
| 注文キー | 1009832 |
| （図面） | |
| カタログページ | Page 223 (C-6-2019) |
| 深さ（注） | 114.5 mm |
| 梱包単位 | 1 pc |
| 幅（注） | 22.5 mm |
| 高さ（注） | 117.5 mm |
| （電源） | typ. 34 µA (Typically with USat S35) |
| （警報出力） | 60 ms (when controlled via A1) |
| （デジタル入力） | 4 A gL/gG (for low-demand applications) |
| 原産国 | DE (Germany) |
| ETIM 5.0 (eCl@ss) | EC001449 |
| ETIM 6.0 (eCl@ss) | EC001449 |
| ETIM 7.0 (eCl@ss) | EC001449 |
| 正味重量（倍） | 169.38 g |
| リレー方式（回数） | Electromechanical relay with forcibly guided contacts in accordance with EN 50205 |
| プラグ可能（一般） | no |
| 関税番号 | 85371098 |
| ハウジングカラー（タイムズ） | yellow |
| 取り付けタイプ（倍） | DIN rail mounting |
| ステータス表示（時間） | 4 x green LEDs |
| 住宅資材（タイムズ） | PBT |
| 入力名（電源） | Start circuit |
| 取り付け位置（回） | vertical or horizontal |
| カテゴリ（接続データ） | 4 (5 A DC13; 5 A AC15; 8760 switching cycles/year) |
| フィルター時間（電源） | 2 ms (At S10, S12, S13; test pulse width of low test pulses) |
| ストリップ長さ（一般） | 10 mm |
| 接続方法（一般） | Push-in connection |
| 保護の程度（倍） | IP20 |
| 出力ヒューズ（デジタル入力） | 10 A gL/gG |
| 出力名（デジタル入力） | Enabling current path |
| 再起動時間（アラーム出力） | < 1 s (Boot time) |
| eCl@ss 8.0 (分類) | 27371819 |
| eCl@ss 9.0 (分類) | 27371819 |
| 組み立て説明書（Times） | See derating curve |
| 接点タイプ（デジタル入力） | 2 enabling current paths |
| 指定（接続データ） | EN 62061 |
| 突入電流（電源） | < 60 mA (Typically with USat Y1, Δt = 150 ms) |
| 最大高度（寸法） | ≤ 2000 m (Above sea level) |
| 回復時間（アラーム出力） | < 500 ms |
| 公称動作モード（時間） | 100% operating factor |
| 突入電流（デジタル入力） | min. 10 mA |
| 入力数（電源） | 4 |
| 停止カテゴリ（接続データ） | 0 |
| 指定（周囲条件） | A1/A2 |
| フィルター時間（周囲条件） | 20 ms (at A1 in the event of voltage dips at Us) |
| 接点材質（デジタル入力） | AgSnO2 |
| 動作電圧表示（倍） | 1 x green LED |
| 消費電流（電源） | typ. 10 mA (Typically with USat Y1) |
| 出力数（デジタル入力） | 2 (undelayed) |
| 平方総電流（デジタル入力） | 72 A2(observe derating) |
| スイッチング電圧（デジタル入力） | min. 10 V AC/DC |
| 利用制限（図面） | EMC: class A product, see manufacturer's declaration in the download area |
| 突入電流（周囲条件） | < 4 A (Δt = 3 ms at Us) |
| 出力の説明（デジタル入力） | safety-related N/O contacts |
| スイッチング容量（デジタル入力） | min. 100 mW |
| 同時入力1/2（電源） | ∞ |
| スイッチング周波数（デジタル入力） | max. 0.5 Hz |
| 1個あたりの重量（梱包を除く） | 180.000 g |
| （安全関連特性データ） | 250 V |
| REACh SVHC（基準と規制） | Lead 7439-92-1 |
| （リレー出力：電流パスを有効にする） | non-safety-related |
| 入力（電源）の説明 | non-safety-related |
| 保護回路（周囲条件） | Serial protection against polarity reversal Suppressor diode |
| 機械的耐用年数（デジタル入力） | 10x 106cycles |
| プレビュー画像なしブロック図（図面） | |
| パフォーマンスレベル（PL）（接続データ） | e |
| 米国での典型的なピックアップ時間（アラーム出力） | 200 ms (when controlled via A1) |
| 導体断面積 AWG 最大 (一般) | 14 |
| 導体断面積AWG最小値（一般） | 24 |
| 衝撃（安全関連特性データ） | 15g |
| 米国での典型的なリリース時間（アラーム出力） | 25 ms (when actuation is via the sensor circuit) |
| 保護回路/部品（電源） | Suppressor diode |
| USでの典型的な応答時間（アラーム出力） | 200 ms (automatic start) |
| 周囲温度（動作）（寸法） | -20 °C ... 55 °C (observe derating) |
| 導体断面積（固体最大）（一般） | 2.5 mm² |
| 導体断面積（最小）（一般） | 0.2 mm² |
| 連続電流の制限（デジタル入力） | 6 A |
| 米国における消費電力（周囲条件） | typ. 1.8 W |
| 入力電圧範囲「1」信号（電源） | 20.4 V DC ... 26.4 V DC |
| 電流（リレー出力：電流パスの有効化） | max. 100 mA |
| 安全度水準（SIL）（接続データ） | 3 |
| 電圧（リレー出力：電流パスの有効化） | approx. 23.9 V DC (Us- 0.1 V) |
| 導体断面積最大可とう性（一般） | 2.5 mm² |
| 導体断面積（フレキシブル）最小値（一般） | 0.2 mm² |
| 適合性（安全関連特性データ） | CE-compliant |
| 指定（安全関連特性データ） | Air clearances and creepage distances between the power circuits |
| 指定（リレー出力：電流パスを有効にする） | Y30 |
| 施設所在地の最小保護等級（倍） | IP54 |
| 周囲温度（保管/輸送）（寸法） | -40 °C ... 70 °C |
| 定格制御電源電流 IS (周囲条件) | typ. 75 mA |
| 汚染度（安全関連特性データ） | 2 |
| 出力数（リレー出力：電流パスの有効化） | 1 |
| 出力の説明（リレー出力：電流パスの有効化） | PNP |
| 過電圧カテゴリー（安全関連特性データ） | III |
| 最大許容湿度（保管/輸送）（寸法） | 75 % (on average, 85% infrequently, non-condensing) |
| 規格・規制（安全関連特性データ） | DIN EN 50178 |
| 振動（動作）（安全関連特性データ） | 10 Hz ... 150 Hz, 2g |
| 最大許容相対湿度（動作時）（寸法） | 75 % (on average, 85% infrequently, non-condensing) |
| 最大許容全導体抵抗（電源） | 50 Ω |
| 定格制御回路電源電圧 US (周囲条件) | 24 V DC -15 % / +10 % (provide external protection) |
| 最大突入電流（リレー出力：有効電流パス） | 500 mA (Δt = 1 ms at Us) |
| 定格絶縁電圧（安全関連特性データ） | 250 V |
| 安全度水準クレーム限界（SIL CL）（接続データ） | 3 |
| IEC 60947-5-1（デジタル入力）に準拠したスイッチング容量 | 5 A (24 V (DC13)) |
| 保護回路/コンポーネント（リレー出力：電流経路の有効化） | Suppressor diode |
製品説明
Safety relay for emergency stop, protection doors and light barrier up to SIL 3, cat. 4, PL e, 1 or 2 channel operation, automatic or manual, monitored start, 2 trip circuits, 1 message output, TBUS i
主な機能
- 産業グレードの品質
- RoHS準拠
- CE認証取得
- 1年保証
技術的詳細
Block diagram
