PSR-MC42-2NO-1DO-24DC-SC

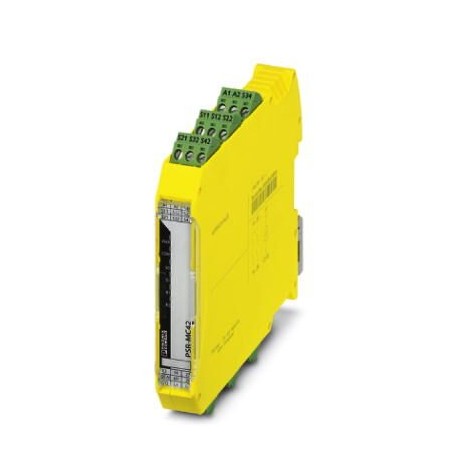

PSR-MC42-2NO-1DO-24DC-SC 2702901 PHOENIX CONTACT Safety relay with IO-Link for emergency stop, safety doors,..
$0.00米ドル
3122 在庫あり
主な仕様
GTIN:4055626458540
注文キー:2702901
（図面）:
カタログページ:Page 224 (C-6-2019)
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4055626458540 |
| 注文キー | 2702901 |
| （図面） | |
| カタログページ | Page 224 (C-6-2019) |
| 深さ（注） | 114.5 mm |
| 梱包単位 | 1 pc |
| 幅（注） | 17.5 mm |
| 高さ（注） | 112.2 mm |
| （警報出力） | < 20 ms (on demand via A1) |
| トルク（一般） | 0.5 Nm ... 0.6 Nm |
| （デジタル入力） | max. 16 Byte (Output data) |
| （IO-Link入力） | 4 A gL/gG (for low-demand applications) |
| 原産国 | DE (Germany) |
| ETIM 5.0 (eCl@ss) | EC001449 |
| ETIM 6.0 (eCl@ss) | EC001449 |
| ETIM 7.0 (eCl@ss) | EC001449 |
| 正味重量（倍） | 157.28 g |
| リレー方式（回数） | Electromechanical relay with forcibly guided contacts in accordance with IEC/EN 61810-3 (EN 50205) |
| プラグ可能（一般） | Yes |
| 関税番号 | 85371098 |
| ハウジングカラー（タイムズ） | yellow |
| 取り付けタイプ（倍） | DIN rail mounting |
| ねじ山（一般） | M3 |
| ステータス表示（時間） | 5x LED green |
| ブロック図（図面） | |
| 住宅資材（タイムズ） | PBT |
| 取り付け位置（回） | vertical or horizontal |
| カテゴリ（接続データ） | 4 |
| 指定（電源） | L+/L- |
| ポートタイプ（デジタル入力） | Class A |
| ストリップ長さ（一般） | 7 mm |
| 接続方法（一般） | Screw connection |
| サイクルタイム（デジタル入力） | 5 ms |
| 入力名（デジタル入力） | C/Q |
| （基準および規制） | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| 保護の程度（倍） | IP20 |
| 指定（デジタル入力） | IO-Link |
| 出力ヒューズ（IO-Link入力） | 6 A gL/gG |
| 出力名（IO-Link入力） | Enabling current path |
| 再起動時間（アラーム出力） | < 1 s (Boot time) |
| eCl@ss 5.1 (分類) | 27371901 |
| eCl@ss 6.0 (分類) | 27371819 |
| eCl@ss 8.0 (分類) | 27371819 |
| eCl@ss 9.0 (分類) | 27371819 |
| 組み立て説明書（Times） | See derating curve |
| 接点タイプ（IO-Link入力） | 2 enabling current paths |
| 指定（接続データ） | EN 62061 |
| 最大高度（寸法） | ≤ 2000 m (Above sea level) |
| 回復時間（アラーム出力） | < 500 ms |
| （IO-Linkポートの供給） | > -5 mA (typically with USat S34/0 V) |
| 公称動作モード（時間） | 100% operating factor |
| 仕様（デジタル入力） | Version 1.1 |
| 突入電流（IO-Link入力） | min. 3 mA |
| 停止カテゴリ（接続データ） | 0 |
| 指定（周囲条件） | A1/A2 |
| フィルター時間（周囲条件） | 1 ms (at A1 in the event of voltage dips at Us) |
| ポート数（デジタル入力） | 1 |
| 接点材質（IO-Link入力） | AgSnO2 |
| 入力数（デジタル入力） | 1 |
| 動作電圧表示（倍） | 1 x green, yellow, red LED |
| 保護の種類（電源） | Serial protection against polarity reversal |
| 接続方法（デジタル入力） | Screw connection |
| 消費電流（電源） | typ. 16 mA |
| 出力数（IO-Link入力） | 2 (undelayed) |
| 平方総電流（IO-Link入力） | 72 A2(observe derating) |
| スイッチング電圧（IO-Link入力） | min. 12 V AC/DC |
| 利用制限（図面） | EMC: class A product, see manufacturer's declaration in the download area |
| 突入電流（周囲条件） | typ. 2.5 A (Δt = 500 µs at Us) |
| 出力の説明（IO-Link入力） | safety-related N/O contacts |
| スイッチング容量（IO-Link入力） | min. 60 mW |
| 伝送速度（デジタル入力） | 230 kbps (COM3) |
| プロセスデータの更新（デジタル入力） | 5 ms |
| スイッチング周波数（IO-Link入力） | 0.5 Hz |
| 1個あたりの重量（梱包を除く） | 180.000 g |
| （安全関連特性データ） | Safe isolation, reinforced insulation 4 kV between input circuit and enabling current path (13/14) and enabling current path (23/24) |
| 中国RoHS（規格と規制） | Environmentally Friendly Use Period = 50 |
| 接続技術（デジタル入力） | 3-wire |
| REACh SVHC（基準と規制） | Lead 7439-92-1 |
| （リレー出力：電流パスを有効にする） | non-safety-related |
| プロセスデータ量（デジタル入力） | max. 31 Byte (Input data) |
| 保護回路（周囲条件） | Serial protection against polarity reversal Suppressor diode |
| 入力名（IO-Linkポートの電源） | Start circuit |
| 機械的耐用年数（IO-Link入力） | 10x 106cycles |
| パフォーマンスレベル（PL）（接続データ） | e (4 A DC13; 5 A AC15; 8760 switching cycles/year) |
| 入力の説明（デジタル入力） | IO-Link switching and communication cable |
| フィルタ時間（IO-Linkポートの供給） | max. 1.5 ms (Test pulse width of low test pulses) |
| 米国での典型的なピックアップ時間（アラーム出力） | < 250 ms (when controlled via A1) |
| 導体断面積 AWG 最大 (一般) | 12 |
| 導体断面積AWG最小値（一般） | 24 |
| 衝撃（安全関連特性データ） | 15g |
| 米国での典型的なリリース時間（アラーム出力） | < 20 ms (on demand via the sensor circuit) |
| 保護回路/部品（電源） | Suppressor diode |
| USでの典型的な応答時間（アラーム出力） | < 220 ms (automatic start) |
| 周囲温度（動作）（寸法） | -25 °C ... 60 °C (observe derating) |
| 導体断面積（固体最大）（一般） | 2.5 mm² |
| 導体断面積（最小）（一般） | 0.2 mm² |
| 突入電流（IO-Linkポートの電源） | < 10 mA (typically with US, Δt = 100 ms) |
| 連続電流の制限（IO-Link入力） | 6 A |
| 米国における消費電力（周囲条件） | typ. 1.44 W |
| I/O供給の公称電圧（電源） | 24 V DC -20 % / +25 % (is provided via the IO-Link interface of the IO-Link master.) |
| 電流（リレー出力：電流パスの有効化） | max. 100 mA |
| 入力数（IO-Linkポートの供給） | 1 |
| 安全度水準（SIL）（接続データ） | 3 |
| 電圧（リレー出力：電流パスの有効化） | approx. 22 V DC (Us- 2 V) |
| 導体断面積最大可とう性（一般） | 2.5 mm² |
| 導体断面積（フレキシブル）最小値（一般） | 0.2 mm² |
| 適合性（安全関連特性データ） | CE-compliant |
| 指定（安全関連特性データ） | Air clearances and creepage distances between the power circuits |
| 消費電流（IO-Linkポートへの供給） | < 5 mA (typically with USat S34/24 V) |
| 入力電圧範囲（IO-Linkポートの電源） | 0 V DC ... 30 V DC |
| 指定（リレー出力：電流パスを有効にする） | M1 |
| 同時入力1/2（IO-Linkポートへの供給） | ∞ |
| 施設所在地の最小保護等級（倍） | IP54 |
| 周囲温度（保管/輸送）（寸法） | -40 °C ... 85 °C |
| 定格制御電源電流 IS (周囲条件) | typ. 60 mA |
| 入力の説明（IO-Linkポートの供給） | NPN (manual start), PNP (autostart) |
| 汚染度（安全関連特性データ） | 2 |
| 出力数（リレー出力：電流パスの有効化） | 1 |
| 出力の説明（リレー出力：電流パスの有効化） | PNP |
| 過電圧カテゴリー（安全関連特性データ） | II |
| 最大許容湿度（保管/輸送）（寸法） | 75 % (on average, 85% infrequently, non-condensing) |
| 保護回路/コンポーネント（IO-Linkポートへの供給） | Suppressor diode |
| 規格・規制（安全関連特性データ） | DIN EN 60947-1 |
| 振動（動作）（安全関連特性データ） | 10 Hz ... 150 Hz, 2g |
| 最大許容相対湿度（動作時）（寸法） | 75 % (on average, 85% infrequently, non-condensing) |
| 入力電流範囲「0」信号（IO-Linkポートへの供給） | 0 mA ... 2 mA |
| 入力電圧範囲「0」信号（IO-Linkポートの電源） | 0 V DC ... 5 V DC |
| 入力電圧範囲「1」信号（IO-Linkポートの電源） | 19.2 V DC ... 30 V DC (manual start, autostart: 0 V) |
| 定格制御回路電源電圧 US (周囲条件) | 24 V DC -20 % / +25 % (provide external protection) |
| 最大突入電流（リレー出力：有効電流パス） | 500 mA (Δt = 1 ms at Us) |
| 定格絶縁電圧（安全関連特性データ） | 320 V |
| 安全度水準クレーム限界（SIL CL）（接続データ） | 3 |
| IEC 60947-5-1（IO-Link入力）に準拠したスイッチング容量 | 4 A (24 V (DC13)) |
| 保護回路/コンポーネント（リレー出力：電流経路の有効化） | Suppressor diode |
| 定格サージ電圧/絶縁（安全関連特性データ） | Basic insulation 4 kV between all current paths and housing |
| 最大許容全導体抵抗（IO-Linkポートの電源） | 150 Ω |
製品説明
Safety relay with IO-Link for emergency stop, protection doors and light barrier up to SIL 3, cat. 4, PL e, 2 sensor circuits, monitored start, manual or automatic, 2 trip circuits, 1 message output,
主な機能
- 産業グレードの品質
- RoHS準拠
- CE認証取得
- 1年保証
技術的詳細
Block diagram
