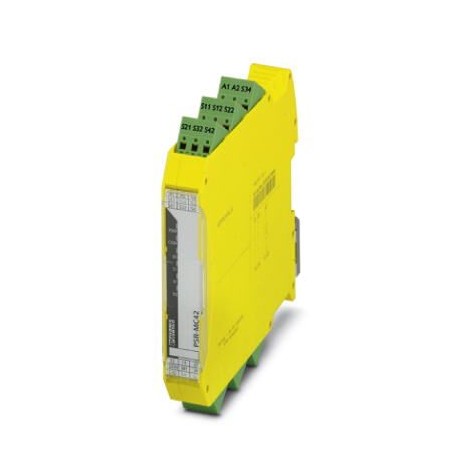

| パラメータ | 価値 |
|---|---|
| GTIN | 4055626458564 |
| 注文キー | 2702902 |
| (図面) | |
| カタログページ | Page 224 (C-6-2019) |
| 深さ(注) | 114.5 mm |
| 梱包単位 | 1 pc |
| 幅(注) | 17.5 mm |
| 高さ(注) | 116.6 mm |
| (警報出力) | < 20 ms (on demand via A1) |
| (デジタル入力) | max. 16 Byte (Output data) |
| (IO-Link入力) | 4 A gL/gG (for low-demand applications) |
| 原産国 | DE (Germany) |
| ETIM 5.0 (eCl@ss) | EC001449 |
| ETIM 6.0 (eCl@ss) | EC001449 |
| ETIM 7.0 (eCl@ss) | EC001449 |
| 正味重量(倍) | 150.98 g |
| リレー方式(回数) | Electromechanical relay with forcibly guided contacts in accordance with IEC/EN 61810-3 (EN 50205) |
| プラグ可能(一般) | Yes |
| 関税番号 | 85371098 |
| ハウジングカラー(タイムズ) | yellow |
| 取り付けタイプ(倍) | DIN rail mounting |
| ステータス表示(時間) | 5x LED green |
| ブロック図(図面) | |
| 住宅資材(タイムズ) | PBT |
| 取り付け位置(回) | vertical or horizontal |
| 指定(電源) | L+/L- |
| ポートタイプ(デジタル入力) | Class A |
| ストリップ長さ(一般) | 8 mm |
| 接続方法(一般) | Push-in spring connection |
| サイクルタイム(デジタル入力) | 5 ms |
| 入力名(デジタル入力) | C/Q |
| (基準および規制) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| 保護の程度(倍) | IP20 |
| 指定(デジタル入力) | IO-Link |
| 出力ヒューズ(IO-Link入力) | 6 A gL/gG |
| 出力名(IO-Link入力) | Enabling current path |
| 再起動時間(アラーム出力) | < 1 s (Boot time) |
| eCl@ss 5.1 (分類) | 27371901 |
| eCl@ss 6.0 (分類) | 27371819 |
| eCl@ss 8.0 (分類) | 27371819 |
| eCl@ss 9.0 (分類) | 27371819 |
| 組み立て説明書(Times) | See derating curve |
| 接点タイプ(IO-Link入力) | 2 enabling current paths |
| 最大高度(寸法) | ≤ 2000 m (Above sea level) |
| 回復時間(アラーム出力) | < 500 ms |
| (IO-Linkポートの供給) | > -5 mA (typically with USat S34/0 V) |
| カテゴリー(接続容量) | 4 |
| 公称動作モード(時間) | 100% operating factor |
| 仕様(デジタル入力) | Version 1.1 |
| 突入電流(IO-Link入力) | min. 3 mA |
| 指定(周囲条件) | A1/A2 |
| フィルター時間(周囲条件) | 1 ms (at A1 in the event of voltage dips at Us) |
| ポート数(デジタル入力) | 1 |
| 接点材質(IO-Link入力) | AgSnO2 |
| 指定(接続容量) | EN 62061 |
| 入力数(デジタル入力) | 1 |
| 動作電圧表示(倍) | 1 x green, yellow, red LED |
| 保護の種類(電源) | Serial protection against polarity reversal |
| 接続方法(デジタル入力) | Spring-cage connection |
| 消費電流(電源) | typ. 16 mA |
| 出力数(IO-Link入力) | 2 (undelayed) |
| 平方総電流(IO-Link入力) | 72 A2(observe derating) |
| スイッチング電圧(IO-Link入力) | min. 12 V AC/DC |
| 利用制限(図面) | EMC: class A product, see manufacturer's declaration in the download area |
| 突入電流(周囲条件) | typ. 2.5 A (Δt = 500 µs at Us) |
| 出力の説明(IO-Link入力) | safety-related N/O contacts |
| 停車カテゴリー(接続容量) | 0 |
| スイッチング容量(IO-Link入力) | min. 60 mW |
| 伝送速度(デジタル入力) | 230 kbps (COM3) |
| プロセスデータの更新(デジタル入力) | 5 ms |
| スイッチング周波数(IO-Link入力) | 0.5 Hz |
| 1個あたりの重量(梱包を除く) | 180.000 g |
| (安全関連特性データ) | Safe isolation, reinforced insulation 4 kV between input circuit and enabling current path (13/14) and enabling current path (23/24) |
| 中国RoHS(規格と規制) | Environmentally Friendly Use Period = 50 |
| 接続技術(デジタル入力) | 3-wire |
| REACh SVHC(基準と規制) | Lead 7439-92-1 |
| (リレー出力:電流パスを有効にする) | non-safety-related |
| プロセスデータ量(デジタル入力) | max. 31 Byte (Input data) |
| 導体断面積(一般) | 0.2 mm² ... 1.5 mm² |
| 保護回路(周囲条件) | Serial protection against polarity reversal Suppressor diode |
| 入力名(IO-Linkポートの電源) | Start circuit |
| 機械的耐用年数(IO-Link入力) | 10x 106cycles |
| 入力の説明(デジタル入力) | IO-Link switching and communication cable |
| フィルタ時間(IO-Linkポートの供給) | max. 1.5 ms (Test pulse width of low test pulses) |
| 米国での典型的なピックアップ時間(アラーム出力) | < 250 ms (when controlled via A1) |
| 導体断面積フレキシブル(一般) | 0.2 mm² ... 1.5 mm² |
| 衝撃(安全関連特性データ) | 15g |
| 米国での典型的なリリース時間(アラーム出力) | < 20 ms (on demand via the sensor circuit) |
| 保護回路/部品(電源) | Suppressor diode |
| USでの典型的な応答時間(アラーム出力) | < 220 ms (automatic start) |
| 周囲温度(動作)(寸法) | -25 °C ... 60 °C (observe derating) |
| 突入電流(IO-Linkポートの電源) | < 10 mA (typically with US, Δt = 100 ms) |
| 連続電流の制限(IO-Link入力) | 6 A |
| パフォーマンスレベル(PL)(接続容量) | e (4 A DC13; 5 A AC15; 8760 switching cycles/year) |
| 米国における消費電力(周囲条件) | typ. 1.44 W |
| 導体断面積 AWG / kcmil (一般) | 24 ... 16 |
| I/O供給の公称電圧(電源) | 24 V DC -20 % / +25 % (is provided via the IO-Link interface of the IO-Link master.) |
| 電流(リレー出力:電流パスの有効化) | max. 100 mA |
| 入力数(IO-Linkポートの供給) | 1 |
| 電圧(リレー出力:電流パスの有効化) | approx. 22 V DC (Us- 2 V) |
| 適合性(安全関連特性データ) | CE-compliant |
| 指定(安全関連特性データ) | Air clearances and creepage distances between the power circuits |
| 消費電流(IO-Linkポートへの供給) | < 5 mA (typically with USat S34/24 V) |
| 入力電圧範囲(IO-Linkポートの電源) | 0 V DC ... 30 V DC |
| 指定(リレー出力:電流パスを有効にする) | M1 |
| 安全度水準(SIL)(接続容量) | 3 |
| 同時入力1/2(IO-Linkポートへの供給) | ∞ |
| 施設所在地の最小保護等級(倍) | IP54 |
| 周囲温度(保管/輸送)(寸法) | -40 °C ... 85 °C |
| 定格制御電源電流 IS (周囲条件) | typ. 60 mA |
| 入力の説明(IO-Linkポートの供給) | NPN (manual start), PNP (autostart) |
| 汚染度(安全関連特性データ) | 2 |
| 出力数(リレー出力:電流パスの有効化) | 1 |
| 出力の説明(リレー出力:電流パスの有効化) | PNP |
| 過電圧カテゴリー(安全関連特性データ) | II |
| 最大許容湿度(保管/輸送)(寸法) | 75 % (on average, 85% infrequently, non-condensing) |
| 保護回路/コンポーネント(IO-Linkポートへの供給) | Suppressor diode |
| 規格・規制(安全関連特性データ) | DIN EN 60947-1 |
| 振動(動作)(安全関連特性データ) | 10 Hz ... 150 Hz, 2g |
| 最大許容相対湿度(動作時)(寸法) | 75 % (on average, 85% infrequently, non-condensing) |
| 入力電流範囲「0」信号(IO-Linkポートへの供給) | 0 mA ... 2 mA |
| 入力電圧範囲「0」信号(IO-Linkポートの電源) | 0 V DC ... 5 V DC |
| 入力電圧範囲「1」信号(IO-Linkポートの電源) | 19.2 V DC ... 30 V DC (manual start, autostart: 0 V) |
| 定格制御回路電源電圧 US (周囲条件) | 24 V DC -20 % / +25 % (provide external protection) |
| 最大突入電流(リレー出力:有効電流パス) | 500 mA (Δt = 1 ms at Us) |
| 定格絶縁電圧(安全関連特性データ) | 320 V |
| IEC 60947-5-1(IO-Link入力)に準拠したスイッチング容量 | 4 A (24 V (DC13)) |
| 安全度水準クレーム限界(SIL CL)(接続容量) | 3 |
| 保護回路/コンポーネント(リレー出力:電流経路の有効化) | Suppressor diode |
| 定格サージ電圧/絶縁(安全関連特性データ) | Basic insulation 4 kV between all current paths and housing |
| 最大許容全導体抵抗(IO-Linkポートの電源) | 150 Ω |
| 導体断面、フレキシブル、フェルール付き、プラスチックスリーブ付き(一般) | 0.25 mm² ... 1.5 mm² (only together with CRIMPFOX 6) |
| 導体断面はフレキシブル、フェルール付き、プラスチックスリーブなし(一般) | 0.25 mm² ... 1.5 mm² (only together with CRIMPFOX 6) |
