PSR-MC73-5NO-1DO-24DC-SP

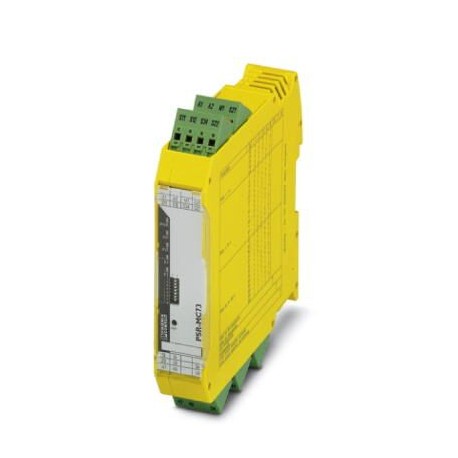

PSR-MC73-5NO-1DO-24DC-SP 1015526 PHOENIX CONTACT Safety relay for emergency stop, safety doors, light grid u..
$0.00米ドル
4144 在庫あり
主な仕様
GTIN:4055626496566
注文キー:1015526
（図面）:
カタログページ:Page 227 (C-6-2019)
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4055626496566 |
| 注文キー | 1015526 |
| （図面） | |
| カタログページ | Page 227 (C-6-2019) |
| 深さ（注） | 114.5 mm |
| 梱包単位 | 1 pc |
| 幅（注） | 22.5 mm |
| 高さ（注） | 117.5 mm |
| （電源） | max. 1 Hz |
| （警報出力） | non-safety-related |
| （クロック出力） | < 5 ms (when controlled via A1; applicative deactivation via A1/A2 is not permitted) |
| （デジタル入力） | 4 A gL/gG (for low-demand applications) |
| 原産国 | DE (Germany) |
| ETIM 5.0 (eCl@ss) | EC001449 |
| ETIM 6.0 (eCl@ss) | EC001449 |
| ETIM 7.0 (eCl@ss) | EC001449 |
| 正味重量（倍） | 155.43 g |
| リレー方式（回数） | Electromechanical relay with forcibly guided contacts in accordance with IEC/EN 61810-3 (EN 50205) |
| プラグ可能（一般） | Yes |
| 関税番号 | 85371098 |
| ハウジングカラー（タイムズ） | yellow |
| 取り付けタイプ（倍） | DIN rail mounting |
| （接続容量） | 1 |
| ステータス表示（時間） | 5 x bi-color LED |
| 電流（アラーム出力） | max. 100 mA |
| 電圧（アラーム出力） | corresponds to US |
| ブロック図（図面） | |
| 住宅資材（タイムズ） | PBT |
| 入力名（電源） | Start circuit |
| 取り付け位置（回） | vertical or horizontal |
| フィルター時間（電源） | max. 3 ms (Test pulse width of low test pulses) |
| ストリップ長さ（一般） | 8 mm |
| 接続方法（一般） | Push-in spring connection |
| 指定（アラーム出力） | S11, S21 |
| （基準および規制） | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| ケーブル長（アラーム出力） | max. 150 m |
| 保護の程度（倍） | IP20 |
| 出力ヒューズ（デジタル入力） | 6 A gL/gG |
| 出力名（デジタル入力） | Enabling current paths |
| 再起動時間（クロック出力） | < 1 s (Boot time) |
| eCl@ss 8.0 (分類) | 27371819 |
| eCl@ss 9.0 (分類) | 27371819 |
| 組み立て説明書（Times） | See derating curve |
| 接点タイプ（デジタル入力） | 5 enabling current paths |
| 突入電流（電源） | < 8.6 mA (typically with US) |
| 最大高度（寸法） | ≤ 2000 m (Above sea level) |
| 回復時間（クロック出力） | 500 ms (following demand of the safety function) |
| カテゴリー（接続容量） | 4 |
| 制限周波数（電源） | min. 0 Hz |
| 公称動作モード（時間） | 100% operating factor |
| 突入電流（デジタル入力） | min. 3 mA |
| 入力数（電源） | 1 |
| 遅延時間範囲（クロック出力） | 0.2 s ... 300 s ±5 % (can be set for 47/48/58) |
| 指定（周囲条件） | A1/A2 |
| フィルター時間（周囲条件） | 10 ms (For the logic. At A1 in the event of voltage dips at Us) |
| 接点材質（デジタル入力） | AgSnO2 |
| 指定（接続容量） | EN 62061 |
| 出力数（アラーム出力） | 2 |
| 消費電流（電源） | < 3.2 mA (typically with US) |
| 出力数（デジタル入力） | 3 (undelayed: 13/14, 23/24/34) |
| 出力の説明（アラーム出力） | PNP |
| 平方総電流（デジタル入力） | 108 A2(observe derating) |
| スイッチング電圧（デジタル入力） | min. 12 V AC/DC |
| 利用制限（図面） | EMC: class A product, see manufacturer's declaration in the download area |
| 突入電流（周囲条件） | typ. 28 A (Δt = 30 µs at Us) |
| 出力の説明（デジタル入力） | 2 N/O contacts each in series, safety-related, floating |
| 停車カテゴリー（接続容量） | 0 |
| スイッチング容量（デジタル入力） | min. 60 mW |
| 同時入力1/2（電源） | ∞ |
| スイッチング周波数（デジタル入力） | 0.5 Hz (depending on the set delay time) |
| 1個あたりの重量（梱包を除く） | 0.000 g |
| （安全関連特性データ） | Safe isolation, reinforced insulation 6 kV between (A1, A2, S11, S12, S21, S22, S34, M1) and enabling current path (13/14) and enabling current path (23/24/34) and enabling current path (47/48/58) |
| 中国RoHS（規格と規制） | Environmentally Friendly Use Period = 50 |
| 最大突入電流（アラーム出力） | 500 mA (Δt = 10 ms at Us) |
| REACh SVHC（基準と規制） | Lead 7439-92-1 |
| （リレー出力：電流パスを有効にする） | non-safety-related |
| 導体断面積（一般） | 0.2 mm² ... 1.5 mm² |
| 入力（電源）の説明 | non-safety-related |
| 保護回路（周囲条件） | Serial protection against polarity reversal Suppressor diode |
| 機械的耐用年数（デジタル入力） | 10x 106cycles |
| 短絡保護（アラーム出力） | Yes |
| 米国での典型的なピックアップ時間（クロック出力） | 500 ms (with Uswhen controlled via A1) |
| 導体断面積フレキシブル（一般） | 0.2 mm² ... 1.5 mm² |
| 衝撃（安全関連特性データ） | 10g (operation), 15g (transport) |
| USでの標準的なリリース時間（クロック出力） | < 25 ms (when controlled via S12 and S22 (only for undelayed contacts)) |
| 保護回路/部品（電源） | Varistor |
| USでの標準的な応答時間（クロック出力） | < 40 ms (automatic start) |
| 周囲温度（動作）（寸法） | -35 °C ... 60 °C (observe derating) |
| 連続電流の制限（デジタル入力） | 6 A |
| パフォーマンスレベル（PL）（接続容量） | e (4 A DC13; 5 A AC15; 8760 switching cycles/year) |
| 米国における消費電力（周囲条件） | typ. 1.92 W |
| 保護回路/コンポーネント（アラーム出力） | Suppressor diode |
| 導体断面積 AWG / kcmil (一般) | 24 ... 16 |
| 入力電流範囲「0」信号（電源） | 0 mA ... 2 mA |
| 入力電圧範囲「0」信号（電源） | 0 V DC ... 5 V DC |
| 入力電圧範囲「1」信号（電源） | 11 V DC ... 30 V DC |
| 電流（リレー出力：電流パスの有効化） | max. 100 mA |
| 電圧（リレー出力：電流パスの有効化） | approx. 23 V DC (US- 1 V) |
| 適合性（安全関連特性データ） | CE-compliant |
| 指定（安全関連特性データ） | Air clearances and creepage distances between the power circuits |
| 指定（リレー出力：電流パスを有効にする） | M1 |
| 安全度水準（SIL）（接続容量） | 3 |
| 施設所在地の最小保護等級（倍） | IP54 |
| 周囲温度（保管/輸送）（寸法） | -40 °C ... 85 °C |
| 定格制御電源電流 IS (周囲条件) | typ. 80 mA |
| 汚染度（安全関連特性データ） | 2 |
| 出力数（リレー出力：電流パスの有効化） | 1 |
| 出力の説明（リレー出力：電流パスの有効化） | PNP |
| 過電圧カテゴリー（安全関連特性データ） | III |
| 最大許容湿度（保管/輸送）（寸法） | 75 % (on average, 85% infrequently, non-condensing) |
| 規格・規制（安全関連特性データ） | DIN EN 50178 |
| 振動（動作）（安全関連特性データ） | 10 Hz ... 150 Hz, 2g |
| 最大許容相対湿度（動作時）（寸法） | 75 % (on average, 85% infrequently, non-condensing) |
| 最大許容全導体抵抗（電源） | 150 Ω |
| 定格制御回路電源電圧 US (周囲条件) | 24 V DC -20 % / +25 % |
| 最大突入電流（リレー出力：有効電流パス） | 500 mA (Δt = 10 ms at Us) |
| 定格絶縁電圧（安全関連特性データ） | 250 V AC |
| IEC 60947-5-1（デジタル入力）に準拠したスイッチング容量 | 4 A (24 V (DC13)) |
| 短絡保護（リレー出力：電流経路の有効化） | Yes |
| 安全度水準クレーム限界（SIL CL）（接続容量） | 3 |
| 保護回路/コンポーネント（リレー出力：電流経路の有効化） | Suppressor diode |
| 定格サージ電圧/絶縁（安全関連特性データ） | Basic insulation 4 kV between all current paths and housing |
| 導体断面、フレキシブル、フェルール付き、プラスチックスリーブ付き（一般） | 0.25 mm² ... 1.5 mm² (only together with CRIMPFOX 6) |
| 導体断面はフレキシブル、フェルール付き、プラスチックスリーブなし（一般） | 0.25 mm² ... 1.5 mm² (only together with CRIMPFOX 6) |
製品説明
Safety relay for emergency stop, safety doors, light curtains up to SIL 3, category 4, PL e, 1 or 2 channel operation, transverse short circuit detection, reactivatable, return/excitation delay 0.2 s
