PSR-MC82-5NO-1NC-1DO-24DC-SP

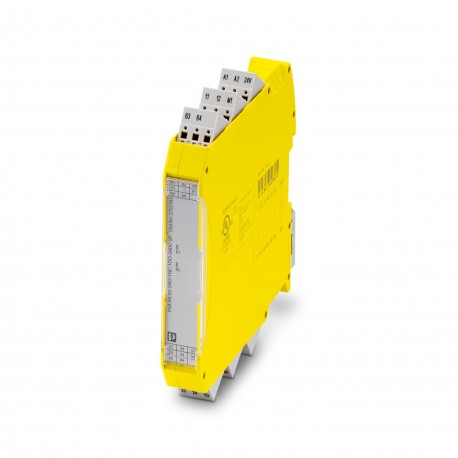

PSR-MC82-5NO-1NC-1DO-24DC-SP 2702383 PHOENIX CONTACT Extension module
$0.00米ドル
3363 在庫あり
主な仕様
GTIN:4055626145488
注文キー:2702383
カタログページ:Page 259 (C-6-2017)
深さ（注）:114.5 mm
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4055626145488 |
| 注文キー | 2702383 |
| カタログページ | Page 259 (C-6-2017) |
| 深さ（注） | 114.5 mm |
| 梱包単位 | 1 pc |
| 幅（注） | 17.5 mm |
| 高さ（注） | 116.6 mm |
| （電源） | 6 A gL/gG (for low-demand applications) |
| 原産国 | DE (Germany) |
| 正味重量（倍） | 210.3 g |
| リレー方式（回数） | Electromechanical relay with forcibly guided contacts in accordance with EN 50205 |
| プラグ可能（一般） | Yes |
| 関税番号 | 85371098 |
| （周囲条件） | Reverse polarity protection Universal diode |
| ハウジングカラー（タイムズ） | yellow |
| 取り付けタイプ（倍） | DIN rail mounting |
| ステータス表示（時間） | 2 x green LEDs |
| 取り付け位置（回） | vertical or horizontal |
| カテゴリ（接続データ） | 4 (In conjunction with suitable evaluating device) |
| 出力ヒューズ（電源） | 10 A gL/gG |
| 出力名（電源） | Enabling current path |
| ストリップ長さ（一般） | 8 mm |
| 接続方法（一般） | Spring-cage connection |
| 接触型（電源） | 5 enabling current paths |
| （基準および規制） | No hazardous substances above threshold values |
| 保護の程度（倍） | IP20 |
| 組み立て説明書（Times） | See derating curve |
| 指定（接続データ） | EN 62061 |
| 突入電流（電源） | min. 10 mA |
| 最大高度（寸法） | max. 2000 m (Above sea level) |
| 回復時間（アラーム出力） | < 100 ms |
| 公称動作モード（時間） | 100% operating factor |
| 接点材質（電源） | AgSnO2 |
| 停止カテゴリ（接続データ） | 0 |
| フィルター時間（周囲条件） | 4 ms (at A1 in the event of voltage dips at Us) |
| 出力数（電源） | 5 (undelayed) |
| 平方総電流（電源） | 64 A2(observe derating) |
| スイッチング電圧（電源） | min. 5 V AC/DC |
| 出力の説明（電源） | safety-related N/O contacts |
| スイッチング容量（電源） | min. 50 mW |
| スイッチング周波数（電源） | 0.5 Hz |
| 突入電流（周囲条件） | 30 mA (Δt = 7 ms at Us) |
| 1個あたりの重量（梱包を除く） | 210.300 g |
| （安全関連特性データ） | Safe isolation, reinforced insulation 6 kV between input circuits and enabling current paths 33/34, 43/44, and 63/64 |
| 中国RoHS（規格と規制） | Environmentally friendly use period: unlimited = EFUP-e |
| 機械的耐用年数（電源） | 10x 106cycles |
| （リレー出力：電流パスを有効にする） | min. 10 mA |
| 保護回路（周囲条件） | Surge protection Suppressor diode |
| パフォーマンスレベル（PL）（接続データ） | e (In conjunction with suitable evaluating device) |
| 米国での典型的なピックアップ時間（アラーム出力） | < 50 ms (when controlled via A1/A2) |
| 導体断面積 AWG 最大 (一般) | 16 |
| 導体断面積AWG最小値（一般） | 24 |
| 連続電流の制限（電源） | 6 A (observe derating) |
| 衝撃（安全関連特性データ） | 15g (In the event of stress caused by shock, contact reactions are possible for up to 6 ms.) |
| 米国での典型的なリリース時間（アラーム出力） | < 25 ms (when controlled via A1/A2) |
| USでの典型的な応答時間（アラーム出力） | < 50 ms |
| 周囲温度（動作）（寸法） | -20 °C ... 60 °C (observe derating) |
| 導体断面積（固体最大）（一般） | 1.5 mm² |
| 導体断面積（最小）（一般） | 0.2 mm² |
| 米国における消費電力（周囲条件） | typ. 1.92 W |
| 利用制限（主要商業データ） | EMC: class A product, see manufacturer's declaration in the download area |
| 安全度水準（SIL）（接続データ） | 3 (In conjunction with suitable evaluating device) |
| 導体断面積最大可とう性（一般） | 1.5 mm² |
| 導体断面積（フレキシブル）最小値（一般） | 0.2 mm² |
| 適合性（安全関連特性データ） | CE-compliant |
| 指定（安全関連特性データ） | Air clearances and creepage distances between the power circuits |
| 出力名（リレー出力：電流パスを有効にする） | Confirmation current path |
| 接点タイプ（リレー出力：電流パスの有効化） | 1 confirmation current path |
| 施設所在地の最小保護等級（倍） | IP54 |
| 周囲温度（保管/輸送）（寸法） | -40 °C ... 80 °C |
| 定格制御電源電流 IS (周囲条件) | typ. 80 mA |
| 突入電流（リレー出力：電流経路の有効化） | max. 100 mA |
| 接点材質（リレー出力：電流経路の有効化） | AgSnO |
| 汚染度（安全関連特性データ） | 2 |
| 出力数（リレー出力：電流パスの有効化） | 1 (undelayed) |
| スイッチング電圧（リレー出力：電流パスの有効化） | min. 5 V AC/DC |
| 出力の説明（リレー出力：電流パスの有効化） | Safety-related N/C contacts |
| 過電圧カテゴリー（安全関連特性データ） | III |
| スイッチング容量（リレー出力：電流パスの有効化） | min. 50 mW |
| 最大許容湿度（保管/輸送）（寸法） | 75 % (on average, 85% infrequently, non-condensing) |
| 規格・規制（安全関連特性データ） | DIN EN 50178 |
| スイッチング周波数（リレー出力：電流パスの有効化） | max. 0.5 Hz |
| 振動（動作）（安全関連特性データ） | 10 Hz ...150 Hz, 2g (In the event of stress caused by vibration, contact reactions are possible for up to 1 ms.) |
| 最大許容相対湿度（動作時）（寸法） | 75 % (on average, 85% infrequently, non-condensing) |
| 定格制御回路電源電圧 US (周囲条件) | 24 V DC -20 % / +25 % |
| 定格絶縁電圧（安全関連特性データ） | 250 V AC |
| 安全度水準クレーム限界（SIL CL）（接続データ） | 3 (In conjunction with suitable evaluating device) |
| 電流（リレー出力：戻り電流/信号電流パス） | max. 100 mA |
| 機械的耐用年数（リレー出力：有効電流経路） | 10x 106cycles |
| 電圧（リレー出力：戻り電流/信号電流パス） | typ. 23 V DC (US- 1 V) |
| 連続電流の制限（リレー出力：電流パスの有効化） | 100 mA |
| 定格サージ電圧/絶縁（安全関連特性データ） | Basic insulation 4 kV between all current paths |
| 出力数（リレー出力：リターン電流/信号電流パス） | 1 (digital, PNP) |
| 出力の説明（リレー出力：戻り電流/信号電流パス） | non-safety-related |
| 最大突入電流（リレー出力：戻り電流/信号電流パス） | 500 mA (Δt = 1 ms at Us) |
| 短絡保護（リレー出力：リターン電流/信号電流パス） | Yes |
製品説明
Extension of contacts to SIL 3, cat. 4, PL e in combination with suitable evaluation equipment, 5 trip circuits, US = 24 V DC, plug-in push-in terminal block
