PSR-ME40-4NO-2NC-24DC-SC

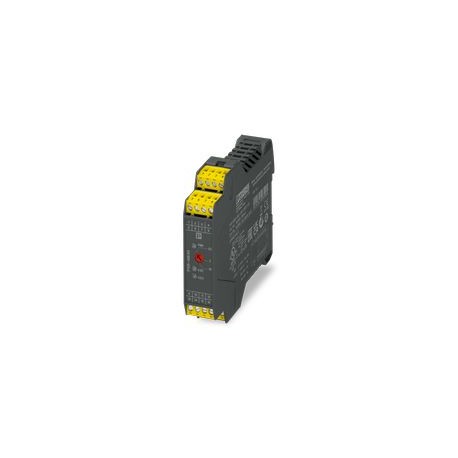

PSR-ME40-4NO-2NC-24DC-SC 1397654 PHOENIX CONTACT Safety relay such as contact extension, 0.5 s adjustable de..
$0.00米ドル
4865 在庫あり
主な仕様
:1 s (Test pulse rate for low test pulse)
深さ:114.5 mm
ショック:15g
幅:22.5 mm
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| 1 s (Test pulse rate for low test pulse) | |
| 深さ | 114.5 mm |
| ショック | 15g |
| 幅 | 22.5 mm |
| 身長 | 112.2 mm |
| カテゴリ | 3 |
| プラグイン可能 | yes |
| リレータイプ | Electromechanical relay with force-guided contacts in accordance with IEC/EN 61810-3 |
| 応用 | Extension module |
| 指定 | A1/A2 |
| フィルター時間 | 5 ms (in the event of voltage dips at Us) |
| 出力ヒューズ | 10 A gL/gG |
| 製品タイプ | Safety relays |
| 再起動時間 | < 1 s |
| ねじ山 | M3 |
| 取り付けタイプ | DIN rail mounting |
| 回復時間 | Delay time +500 ms |
| セットに含まれるもの | 1397653 PSR-ME40-4NO-2NC-24DC-SC-SET35 |
| 停止カテゴリ | 1 |
| 識別 | CE-compliant |
| 突入電流 | < 2.5 A (typically with US, Δt = 1 ms) |
| 製品ファミリー | PSRclassic |
| ステータス表示 | 2 x green LEDs |
| 接触材料 | AgSnO2 |
| 遅延時間範囲 | 0.5 s ... 30 s ±40 % |
| ハウジング材質 | Polyamide |
| 最大高度 | ≤ 2000 m (Above sea level) |
| 入力数 | 1 |
| 剥ぎ取り長さ | 7 mm |
| 接続方法 | Screw connection |
| 取り付け位置 | vertical or horizontal |
| 出力数 | 4 |
| 平方総電流 | 72 A2(observe derating) |
| スイッチング電圧 | min. 10 V AC/DC |
| 締め付けトルク | 0.5 Nm ... 0.6 Nm |
| 出力の説明 | 2 N/O contacts each in series, safety-related, floating |
| 保護回路 | Suppressor diode |
| スイッチング容量 | min. 100 mW |
| 消費電流 | typ. 14 mA |
| スイッチング周波数 | max. 0.5 Hz |
| 保護の程度 | IP20 |
| 典型的なリリース時間 | 50 ms (on demand via A1) |
| 組み立て説明書 | See derating curve |
| 規格・規制 | DIN EN 60947-1 |
| 典型的な応答時間 | typ. 40 ms (For Usautostart) |
| 振動（操作） | 10 Hz ... 150 Hz, amplitude 0.15 mm, 2g |
| 接点スイッチングタイプ | 4 enabling current paths |
| 公称動作モード | 100% operating factor |
| パフォーマンスレベル（PL） | d |
| 機械の耐用年数 | approx. 107cycles |
| 米国の電力消費量 | typ. 1.85 W |
| 入力の説明 | safety-related |
| 定格絶縁電圧 | 250 V |
| 動作電圧表示 | 1 x green LED |
| 導体断面積AWG | 24 ... 12 |
| 連続電流の制限 | 6 A (Observe derating and load limit curve) |
| 安全度水準（SIL） | 2 |
| 導体断面積は剛性 | 0.2 mm² ... 2.5 mm² |
| 入力電流範囲「0」信号 | 0 mA ... 2 mA |
| 入力電圧範囲「0」信号 | 0 V DC ... 5 V DC |
| 入力電圧範囲「1」信号 | 20.4 V ... 26.4 V |
| 定格サージ電圧/絶縁 | See section “Insulation coordination” |
| 周囲温度（動作） | -20 °C ... 55 °C (observe derating) |
| 定格制御電源電流 IS | typ. 77 mA (at US) |
| 導体断面積が柔軟 | 0.2 mm² ... 2.5 mm² |
| 周囲温度（保管/輸送） | -40 °C ... 70 °C |
| 定格制御回路電源電圧（米国） | 24 V DC -15 % / +10 % |
| 設備設置場所の最小保護等級 | IP54 |
| 最大許容湿度（保管/輸送） | 75 % (on average, 85% infrequently, non-condensing) |
| 最大許容全導体抵抗 | 50 Ω |
| 最大許容相対湿度（動作） | 75 % (on average, 85% infrequently, non-condensing) |
| 公称条件での最大消費電力 | 17 W (US= 26.4 V, IL² = 72 A², PTotal max= 2.6 W + 14.4 W) |
| IEC 60947-5-1に準拠したスイッチング容量 | 5 A (AC15) |
製品説明
Safety Relay
主な機能
- 産業グレードの品質
- RoHS準拠
- CE認証取得
- 1年保証
