PSR-MS60-2NO-24DC-SC

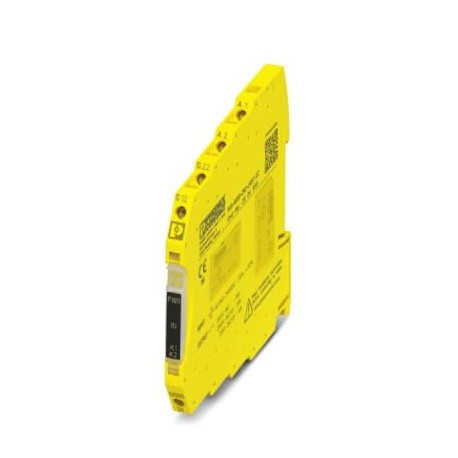

PSR-MS60-2NO-24DC-SC 2904958 PHOENIX CONTACT Safety relays
$0.00米ドル
3027 在庫あり
主な仕様
GTIN:4046356904889
注文キー:2904958
カタログページ:Page 251 (C-6-2017)
深さ（注）:102.5 mm
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4046356904889 |
| 注文キー | 2904958 |
| カタログページ | Page 251 (C-6-2017) |
| 深さ（注） | 102.5 mm |
| 梱包単位 | 1 pc |
| 幅（注） | 6.8 mm |
| 高さ（注） | 93.1 mm |
| （電源） | Test pulse rate = 5 x Test pulse width |
| （デジタル入力） | 4 A gL/gG (for low-demand applications) |
| 原産国 | DE (Germany) |
| 正味重量（倍） | 69 g |
| リレー方式（回数） | Electromechanical relay with forcibly guided contacts in accordance with IEC/EN 61810-3 (EN 50205) |
| プラグ可能（一般） | no |
| 関税番号 | 85371098 |
| （周囲条件） | Protection against polarity reversal for rated control circuit supply voltage |
| ハウジングカラー（タイムズ） | yellow |
| 取り付けタイプ（倍） | DIN rail mounting |
| ねじ山（一般） | M3 |
| ステータス表示（時間） | 2 x green LEDs |
| 住宅資材（タイムズ） | PBT |
| 取り付け位置（回） | vertical or horizontal |
| カテゴリ（接続データ） | 4 |
| フィルター時間（電源） | max. 1.5 ms (Test pulse duration) |
| ストリップ長さ（一般） | 12 mm |
| 接続方法（一般） | Screw connection |
| （基準および規制） | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| 保護の程度（倍） | IP20 |
| 出力ヒューズ（デジタル入力） | 6 A gL/gG (N/O contact) |
| 出力名（デジタル入力） | Enabling current path |
| 組み立て説明書（Times） | See derating curve |
| 接点タイプ（デジタル入力） | 2 enabling current paths |
| 指定（接続データ） | EN 62061 |
| 突入電流（電源） | < 20 mA (with Us/Ixto S12) |
| 最大高度（寸法） | ≤ 2000 m (Above sea level) |
| 公称動作モード（時間） | 100% operating factor |
| 突入電流（デジタル入力） | min. 3 mA |
| 停止カテゴリ（接続データ） | 0 |
| フィルター時間（周囲条件） | 1 ms (at A1 in the event of voltage dips at Us) |
| 接点材質（デジタル入力） | AgSnO2 |
| 動作電圧表示（倍） | 1 x green LED |
| 消費電流（電源） | < 5 mA (with Us/Ixto S12) |
| 出力数（デジタル入力） | 2 (undelayed) |
| 平方総電流（デジタル入力） | 72 A2(observe derating) |
| スイッチング電圧（デジタル入力） | min. 12 V AC/DC |
| 突入電流（周囲条件） | 4.5 A (Δt s) |
| 出力の説明（デジタル入力） | safety-related N/O contacts |
| スイッチング容量（デジタル入力） | min. 60 mW |
| スイッチング周波数（デジタル入力） | max. 0.5 Hz |
| 1個あたりの重量（梱包を除く） | 69.000 g |
| （安全関連特性データ） | 250 V AC |
| 中国RoHS（規格と規制） | Environmentally Friendly Use Period = 50 |
| REACh SVHC（基準と規制） | Lead 7439-92-1 |
| 保護回路（周囲条件） | Surge protection Suppressor diode |
| 機械的耐用年数（デジタル入力） | 10x 106cycles |
| パフォーマンスレベル（PL）（接続データ） | e (4 A DC13; 5 A AC15; 8760 switching cycles/year) |
| 導体断面積 AWG 最大 (一般) | 12 |
| 導体断面積AWG最小値（一般） | 26 |
| 衝撃（安全関連特性データ） | 15g |
| 周囲温度（動作）（寸法） | -40 °C ... 55 °C (observe derating) |
| 導体断面積（固体最大）（一般） | 2.5 mm² |
| 導体断面積（最小）（一般） | 0.2 mm² |
| 連続電流の制限（デジタル入力） | 6 A (observe derating) |
| 米国における消費電力（周囲条件） | typ. 0.96 W |
| 入力電流範囲「0」信号（電源） | 0 mA ... 2 mA (for safe Off; at S12 and S22) |
| 入力電圧範囲「0」信号（電源） | 0 V DC ... 5 V DC (for safe Off; at S12 and S22) |
| 利用制限（主要商業データ） | EMC: class A product, see manufacturer's declaration in the download area |
| 安全度水準（SIL）（接続データ） | 3 |
| 導体断面積最大可とう性（一般） | 2.5 mm² |
| 導体断面積（フレキシブル）最小値（一般） | 0.2 mm² |
| 適合性（安全関連特性データ） | CE-compliant |
| 指定（安全関連特性データ） | Air clearances and creepage distances between the power circuits |
| 施設所在地の最小保護等級（倍） | IP54 |
| 周囲温度（保管/輸送）（寸法） | -40 °C ... 85 °C |
| 定格制御電源電流 IS (周囲条件) | typ. 40 mA |
| 回復時間（リレー出力：電流パスの有効化） | < 500 ms |
| 汚染度（安全関連特性データ） | 2 |
| 過電圧カテゴリー（安全関連特性データ） | III |
| 最大許容湿度（保管/輸送）（寸法） | 75 % (on average, 85% infrequently, non-condensing) |
| 規格・規制（安全関連特性データ） | DIN EN 50178 |
| 振動（動作）（安全関連特性データ） | 10 Hz ... 150 Hz, 2g |
| 入力/始動およびフィードバック回路の電圧（電源） | 24 V DC -15 % / +10 % |
| 最大許容相対湿度（動作時）（寸法） | 75 % (on average, 85% infrequently, non-condensing) |
| 最大許容全導体抵抗（電源） | 150 Ω |
| 定格制御回路電源電圧 US (周囲条件) | 24 V DC -15 % / +10 % |
| 定格絶縁電圧（安全関連特性データ） | 250 V AC |
| 安全度水準クレーム限界（SIL CL）（接続データ） | 3 |
| 米国での典型的なピックアップ時間（リレー出力：電流パスの有効化） | < 250 ms (when controlled via A1) |
| USでの標準的なリリース時間（リレー出力：電流パスの有効化） | < 20 ms (when controlled via A1 or S12 and S22.) |
| USでの標準的な応答時間（リレー出力：電流パスの有効化） | < 175 ms |
| 定格サージ電圧/絶縁（安全関連特性データ） | Safe isolation, reinforced insulation 6 kV between input circuit and enabling current path (13/14) and enabling current path (23/24)Basic insulation 4 kV between all current paths and housing |
製品説明
Safety relay for emergency stop, protection doors and light barrier up to SIL 3, cat. 4, PL e, 1 or 2 channel service, automatic start, 2 activation electrical circuits (1 channel), US = 24 V DC, fixe
