PSR-PC32-2NO-1NC-24-230UC-SP

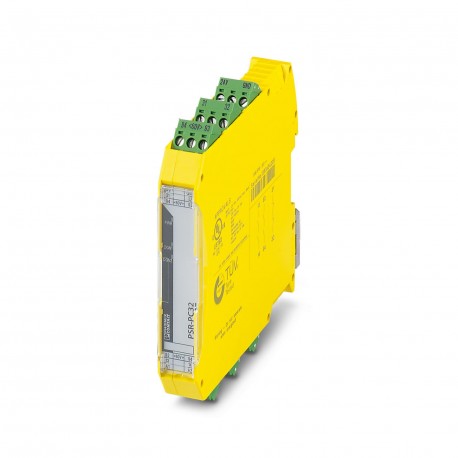

PSR-PC32-2NO-1NC-24-230UC-SP 2700582 PHOENIX CONTACT Coupling relay
$0.00米ドル
4916 在庫あり
主な仕様
:High demand
深さ:114.5 mm
ショック:15g
幅:17.5 mm
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| High demand | |
| 深さ | 114.5 mm |
| ショック | 15g |
| 幅 | 17.5 mm |
| 身長 | 117.4 mm |
| プラグイン可能 | yes |
| CCCexノート | Use in potentially explosive areas is not permitted in China. |
| リレータイプ | Electromechanical relay with force-guided contacts in accordance with IEC/EN 61810-3 |
| 応用 | Safe switch off |
| 証明書 | UL 22 ATEX 2912X |
| 指定 | A1/A2 |
| フィルター時間 | 10 ms (24 V DC, A1 in the event of voltage dips at Us) |
| 出力ヒューズ | 6 A gL/gG |
| 製品タイプ | Coupling relay |
| 組み立てノート | See derating curve |
| 取り付けタイプ | DIN rail mounting |
| 回復時間 | < 500 ms |
| 停止カテゴリ | 0 |
| 皮相電力 | typ. 4.1 VA |
| 識別 | II 3G Ex ec nC IIC T4 Gc |
| 突入電流 | typ. 16 A (Δt s) |
| 製品ファミリー | PSRmini |
| ステータス表示 | 1 x LED (green), 1 x LED (yellow) |
| カラー（ハウジング） | yellow (RAL 1018) |
| 記事の改訂 | 04 |
| 接触材料 | AgSnO2 |
| ハウジング材質 | Polyamide |
| 最大高度 | ≤ 2000 m (Above sea level) |
| 剥ぎ取り長さ | 8 mm |
| 接続方法 | Push-in connection |
| 取り付け位置 | vertical or horizontal |
| 出力数 | 2 (undelayed) |
| 平方総電流 | 72 A2(observe derating) |
| スイッチング電圧 | min. 12 V AC/DC |
| 出力の説明 | safety-related N/O contacts |
| 保護回路 | Surge protection; Varistor 275 V |
| スイッチング容量 | min. 60 mW |
| UDの入力電流 | < 5 mA (at terminal blocks 24V/GND at UD) |
| 申請に関する注意事項 | Only for industrial use |
| スイッチング周波数 | max. 1 Hz |
| 保護の程度 | IP20 |
| 典型的なリリース時間 | < 200 ms (with Uswhen controlled via A1) |
| 規格・規制 | EN 60664-1, EN 60079-7, EN 60079-15 |
| 典型的な応答時間 | < 100 ms (with Uswhen controlled via A1) |
| 振動（操作） | 10 Hz ... 150 Hz, 2g |
| 接点スイッチングタイプ | 2 enabling current paths |
| 公称動作モード | 100% operating factor |
| 機械の耐用年数 | 10x 106cycles |
| 米国の電力消費量 | 1.8 W (with DC) |
| 定格絶縁電圧 | 250 V AC |
| 動作電圧表示 | 1 x yellow LED |
| 導体断面積AWG | 24 ... 16 |
| 連続電流の制限 | 6 A (observe derating) |
| 診断電源電圧UD | 24 V DC -15 % / +10 % |
| 安全度水準（SIL） | 3 (Reference IEC 61508) |
| 導体断面積は剛性 | 0.2 mm² ... 1.5 mm² |
| 定格サージ電圧/絶縁 | Basic insulation 4 kV between all current paths and housing |
| 周囲温度（動作） | -40 °C ... 70 °C (observe derating) |
| 定格制御電源電流 IS | 75 mA (24 V DC) |
| 導体断面積が柔軟 | 0.2 mm² ... 1.5 mm² |
| スイッチング容量（360/hサイクル） | 4 A (24 V (DC13)) |
| 周囲温度（保管/輸送） | -40 °C ... 85 °C |
| 定格制御回路電源電圧（米国） | 24 V AC/DC ... 230 V AC/DC -15 % ... +10 % |
| 設備設置場所の最小保護等級 | IP54 |
| 最大許容湿度（保管/輸送） | 75 % (on average, 85% infrequently, non-condensing) |
| 最大許容相対湿度（動作） | 75 % (on average, 85% infrequently, non-condensing) |
| 公称条件での最大消費電力 | 5.7 W (at US= 42 V AC, IL² = 72 A²) |
| 導体断面、フレキシブル、フェルール付き、プラスチックスリーブ付き | 0.25 mm² ... 1.5 mm² (only together with CRIMPFOX 6) |
| 導体断面はフレキシブル、フェルール付き、プラスチックスリーブなし | 0.25 mm² ... 1.5 mm² (only together with CRIMPFOX 6) |
製品説明
Coupling relay for high and low demand applications SIL 3, couples digital signals to the periphery, wide input range of 24 V... 230 V, 2 trip circuits (1x up to 60 V, 1x up to 250 V), 1 feedback circ
