PSR-PS22-1NO-1NC-24VDC-SC

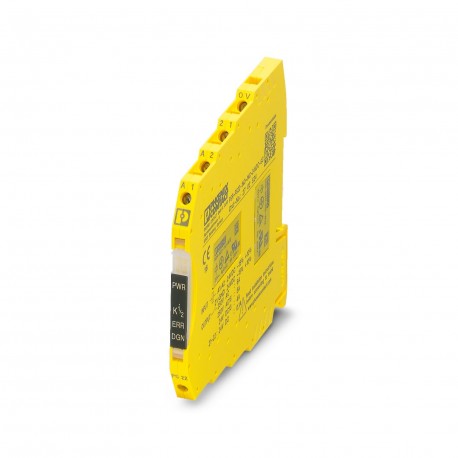

PSR-PS22-1NO-1NC-24VDC-SC 2702524 PHOENIX CONTACT Coupling relay
$0.00米ドル
4766 在庫あり
主な仕様
GTIN:4055626280240
注文キー:2702524
カタログページ:Page 282 (C-6-2017)
深さ（注）:102.5 mm
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4055626280240 |
| 注文キー | 2702524 |
| カタログページ | Page 282 (C-6-2017) |
| 深さ（注） | 102.5 mm |
| 梱包単位 | 1 pc |
| 幅（注） | 6.8 mm |
| 高さ（注） | 93.1 mm |
| （電源） | 4 A gL/gG (for low-demand applications) |
| トルク（一般） | 0.5 Nm ... 0.6 Nm |
| 原産国 | DE (Germany) |
| 表示（回数） | 1 x red LED |
| 正味重量（倍） | 143.9 g |
| リレー方式（回数） | Electromechanical relay with forcibly guided contacts in accordance with IEC/EN 61810-3 (EN 50205) |
| プラグ可能（一般） | no |
| 関税番号 | 85364900 |
| （周囲条件） | ≥ 600 ms (at A1-A2; high test pulse rate) |
| ハウジングカラー（タイムズ） | yellow |
| 取り付けタイプ（倍） | DIN rail mounting |
| ねじ山（一般） | M3 |
| ステータス表示（時間） | 2 x green LEDs |
| 住宅資材（タイムズ） | PBT |
| 取り付け位置（回） | vertical or horizontal |
| 出力ヒューズ（電源） | 6 A gL/gG |
| 出力名（電源） | Enabling current path |
| ストリップ長さ（一般） | 12 mm |
| 接続方法（一般） | Screw connection |
| 接触型（電源） | 1 enabling current path |
| （基準および規制） | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| 保護の程度（倍） | IP20 |
| 組み立て説明書（Times） | See derating curve |
| 指定（接続データ） | EN 50156-2 |
| 突入電流（電源） | min. 3 mA |
| 最大高度（寸法） | ≤ 2000 m (Above sea level) |
| 公称動作モード（時間） | 100% operating factor |
| 接点材質（電源） | AgSnO2 |
| 停止カテゴリ（接続データ） | 0 |
| フィルター時間（周囲条件） | max. 3 ms (at A1-A2 in the event of voltage dips at Us) |
| 出力数（電源） | 1 (safety-related N/O contacts: 13/14) |
| 平方総電流（電源） | 36 A2(observe derating) |
| スイッチング電圧（電源） | min. 12 V AC/DC |
| 動作電圧表示（倍） | 1 x yellow LED |
| 出力の説明（電源） | 2 N/O contacts in series, without delay, floating |
| スイッチング容量（電源） | min. 60 mW |
| スイッチング周波数（電源） | max. 1 Hz |
| 突入電流（周囲条件） | typ. 150 mA (Δt s) |
| 1個あたりの重量（梱包を除く） | 143.900 g |
| （安全関連特性データ） | Safe isolation, 6 kV reinforced insulation from the control circuit (A1/A2) and diagnostics circuit (0V/21/22) to the enabling current path (13/14) |
| 中国RoHS（規格と規制） | Environmentally Friendly Use Period = 50 |
| 機械的耐用年数（電源） | 10x 106cycles |
| REACh SVHC（基準と規制） | Lead 7439-92-1 |
| （リレー出力：電流パスを有効にする） | max. 100 mA |
| 保護回路（周囲条件） | Serial protection against polarity reversal 33 V suppressor diode (A1-A2)33 V suppressor diode (21/0V) |
| UDでの入力電流（周囲条件） | 6 mA (at the contacts 21/0V for UD; + 100 mA depending on load at contact 22) |
| UD（周囲条件）での突入電流 | typ. 200 mA (Δt D) |
| 導体断面積 AWG 最大 (一般) | 12 |
| 導体断面積AWG最小値（一般） | 26 |
| 連続電流の制限（電源） | 6 A (High demand) |
| 衝撃（安全関連特性データ） | 15g |
| 周囲温度（動作）（寸法） | -40 °C ... 70 °C (observe derating) |
| 導体断面積（固体最大）（一般） | 2.5 mm² |
| 導体断面積（最小）（一般） | 0.2 mm² |
| 米国における消費電力（周囲条件） | typ. 1.08 W |
| 利用制限（主要商業データ） | EMC: class A product, see manufacturer's declaration in the download area |
| 安全度水準（SIL）（接続データ） | 3 (Reference IEC 61508) |
| 導体断面積最大可とう性（一般） | 2.5 mm² |
| 導体断面積（フレキシブル）最小値（一般） | 0.2 mm² |
| 適合性（安全関連特性データ） | CE-compliant |
| 指定（安全関連特性データ） | Air clearances and creepage distances between the power circuits |
| 診断電源電圧UD（周囲条件） | 24 V DC -15 % / +10 % (21/0V) |
| 出力ヒューズ（リレー出力：電流経路の有効化） | 150 mA Fast-blow |
| 出力名（リレー出力：電流パスを有効にする） | Confirmation current path |
| 接点タイプ（リレー出力：電流パスの有効化） | 1 confirmation current path |
| 施設所在地の最小保護等級（倍） | IP54 |
| 周囲温度（保管/輸送）（寸法） | -40 °C ... 85 °C |
| 定格制御電源電流 IS (周囲条件) | typ. 45 mA |
| 突入電流（リレー出力：電流経路の有効化） | min. 1 mA |
| 出力電圧（リレー出力：電流パスの有効化） | Output of diagnostic supply voltage at contact 22: UD- 1.6 V |
| 接点材質（リレー出力：電流経路の有効化） | AgCuNi, + Au |
| 汚染度（安全関連特性データ） | 2 |
| 出力数（リレー出力：電流パスの有効化） | 1 (safety-related N/C contacts: 21/22) |
| スイッチング電圧（リレー出力：電流パスの有効化） | min. 20.4 V DC |
| 出力の説明（リレー出力：電流パスの有効化） | 2 N/C contacts in series, without delay, not floating (reference ground: A2) |
| 過電圧カテゴリー（安全関連特性データ） | III |
| スイッチング容量（リレー出力：電流パスの有効化） | min. 20 mW |
| 最大許容湿度（保管/輸送）（寸法） | 75 % (on average, 85% infrequently, non-condensing) |
| 規格・規制（安全関連特性データ） | DIN EN 50178, EN 60079-15 |
| スイッチング周波数（リレー出力：電流パスの有効化） | max. 1 Hz |
| 振動（動作）（安全関連特性データ） | 10 Hz ... 150 Hz, 2g |
| 最大許容相対湿度（動作時）（寸法） | 75 % (on average, 85% infrequently, non-condensing) |
| 定格制御回路電源電圧 US (周囲条件) | 24 V DC -15 % / +10 % (A1/A2) |
| IEC 60947-5-1（電源）に準拠したスイッチング容量 | 4 A (24 V (DC13)) |
| 定格絶縁電圧（安全関連特性データ） | 250 V AC |
| 機械的耐用年数（リレー出力：有効電流経路） | 10x 106cycles |
| 環境シミュレーション試験（安全関連特性データ） | ISA-S71.04 (G3) |
| 連続電流の制限（リレー出力：電流パスの有効化） | 100 mA |
| 定格サージ電圧/絶縁（安全関連特性データ） | Basic insulation 4 kV between all current paths and housing |
| 回復時間（リレー出力：戻り電流/信号電流経路） | 500 ms |
| 米国での典型的なピックアップ時間（リレー出力：戻り電流/信号電流パス） | < 150 ms (with Uswhen controlled via A1) |
| USでの標準的なリリース時間（リレー出力：戻り電流/信号電流パス） | < 30 ms (when controlled via A1) |
製品説明
SIL 3 coupling relay for high and low demand applications, couples digital output signals to the periphery, 1 trip circuit, 1 acknowledgment circuit, Safe-State-Off applications, test pulse filter, fi
