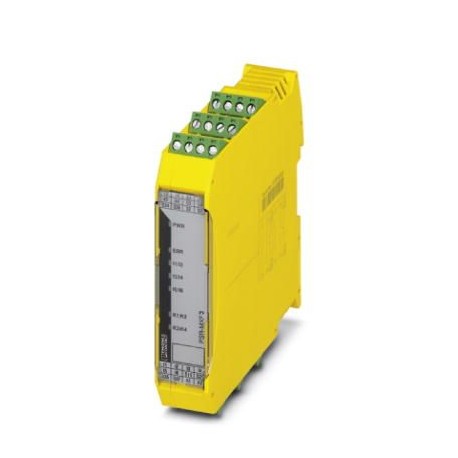

PSR-SCP-24DC/MXF3/4X1/2X2/B
PSR-SCP-24DC/MXF3/4X1/2X2/B 2903257 PHOENIX CONTACT Safety relays
$0.00米ドル
3674 在庫あり
主な仕様
GTIN:4046356729819
注文キー:2903257
カタログページ:Page 266 (C-6-2017)
深さ（注）:114.5 mm
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4046356729819 |
| 注文キー | 2903257 |
| カタログページ | Page 266 (C-6-2017) |
| 深さ（注） | 114.5 mm |
| 梱包単位 | 1 pc |
| 幅（注） | 22.5 mm |
| （入力データ） | 4 A gL/gG NEOZED (for low-demand applications) |
| 高さ（注） | 112.2 mm |
| 原産国 | DE (Germany) |
| （接続データ） | 3 |
| プラグ可能（一般） | Yes |
| 関税番号 | 85371098 |
| （周囲条件） | min. 7.5 ms (Test pulse rate; for all equivalent inputs) |
| ねじ山（一般） | M3 |
| 正味重量（出力データ） | 297 g |
| 出力ヒューズ（入力データ） | 6 A gL/gG NEOZED (N/O contact) |
| リレータイプ（出力データ） | Electromechanical relay with forcibly guided contacts in accordance with EN 50205 |
| 連絡先の種類（入力データ） | 4 enabling current paths |
| カテゴリ（接続データ） | 4 |
| ストリップ長さ（一般） | 7 mm |
| 接続方法（一般） | Screw connection |
| ハウジングカラー（出力データ） | yellow |
| 取付タイプ（出力データ） | DIN rail mounting |
| （基準および規制） | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| 連絡先資料（入力データ） | AgCuNi, +0.2 -0.4 µm Au |
| 指定（接続データ） | EN 50156 |
| 最大高度（寸法） | ≤ 2000 m (Above sea level) |
| 平方総電流（入力データ） | 72 A2(ITH2= I12+ I22+ I32+ I42) |
| 取り付け位置（出力データ） | vertical or horizontal |
| 停止カテゴリ（接続データ） | 0 |
| フィルター時間（周囲条件） | max. 1.5 ms (Test pulse duration; for all equivalent inputs) |
| 保護等級（出力データ） | IP20 |
| 回復時間（周囲条件） | 1 s (Availability time after activation of sensor circuit: 100ms) |
| アセンブリ命令（出力データ） | See derating curve |
| 最大突入電流（入力データ） | 6 A |
| ステータス表示（周囲条件） | 5 green LEDs |
| 突入電流、最小（入力データ） | 10 mA |
| 機械的耐用年数（入力データ） | 10x 106cycles |
| 公称動作モード（出力データ） | 100% operating factor |
| スイッチング容量最小値（入力データ） | 0.1 W |
| 1個あたりの重量（梱包を除く） | 297.000 g |
| 中国RoHS（規格と規制） | Environmentally Friendly Use Period = 50 |
| 最大スイッチング電圧（入力データ） | 250 V AC/DC |
| 最小スイッチング電圧（入力データ） | 10 V AC/DC |
| REACh SVHC（基準と規制） | Lead 7439-92-1 |
| 保護回路（周囲条件） | Surge protection Suppressor diode |
| 消費電流（周囲条件） | typ. 5 mA (Imax/Ixinputs) |
| 連続電流の制限（入力データ） | 6 A (N/O contact) |
| パフォーマンスレベル（PL）（接続データ） | e (5 A DC13; 3 A AC15; 8760 cycles/year) |
| 典型的な放出時間（周囲条件） | 25 ms (when controlled via S11/S12 and S21/S22) |
| 同時入力1/2（周囲条件） | ∞ |
| 導体断面積 AWG 最大 (一般) | 12 |
| 導体断面積AWG最小値（一般） | 24 |
| 標準的な応答時間（周囲条件） | 175 ms (monitored/manual start) |
| 周囲温度（動作）（寸法） | -20 °C ... 45 °C (see derating curve) |
| 導体断面積（固体最大）（一般） | 2.5 mm² |
| 導体断面積（最小）（一般） | 0.2 mm² |
| 公称入力電圧 UN (周囲条件) | 24 V DC |
| 利用制限（主要商業データ） | 1 |
| 動作電圧表示（周囲条件） | 1 x green LED |
| 安全度水準（SIL）（接続データ） | 3 |
| スイッチング容量（360/hサイクル）（入力データ） | 5 A (0,1 Hz; DC13; 24 V) |
| 導体断面積最大可とう性（一般） | 2.5 mm² |
| 導体断面積（フレキシブル）最小値（一般） | 0.2 mm² |
| 当社での標準的な開始時間（周囲条件） | 250 ms (when controlled via A1) |
| 指定（安全関連特性データ） | Air clearances and creepage distances between the power circuits |
| 最大スイッチング周波数（周囲条件） | 0.5 Hz |
| UN（周囲条件）での標準入力電流 | 125 mA (with actuated relays) |
| 遮断定格（抵抗負荷）最大（入力データ） | 1500 VA (250 V AC, τ = 0 ms) |
| 周囲温度（保管/輸送）（寸法） | -25 °C ... 85 °C |
| 汚染度（安全関連特性データ） | 2 |
| 最大遮断定格（誘導負荷）（入力データ） | 48 VA (24 V DC, τ = 40 ms) |
| 設備設置場所の最小保護等級（出力データ） | IP54 |
| 過電圧カテゴリー（安全関連特性データ） | III |
| 最大許容湿度（保管/輸送）（寸法） | 75 % (on average, 85% infrequently, non-condensing) |
| 規格・規制（安全関連特性データ） | DIN EN 50178/VDE 0160 |
| UN（周囲条件）を基準とした入力電圧範囲 | 0.85 ... 1.1 |
| 最大許容相対湿度（動作時）（寸法） | 75 % (on average, 85% infrequently, non-condensing) |
| 定格制御回路電源電圧 US (周囲条件) | |
| 定格絶縁電圧（安全関連特性データ） | 250 V AC |
| 安全度水準クレーム限界（SIL CL）（接続データ） | 3 |
| 入力/始動およびフィードバック回路の電圧（周囲条件） | 24 V -15 %; +10 % (first channel: 24 V; second channel: 0 V) |
| 最大許容導体抵抗（周囲条件） | 100 Ω |
| 定格サージ電圧/絶縁（安全関連特性データ） | 4 kV/basic isolation (safe isolation, reinforced insulation and 6 kV between input circuit, enabling current paths and safety circuit 1 (13/14, 23/24) and safety circuit 2 (43/44, 53/54).) |
製品説明
Multifunctional safety relay for emergency stop, protection doors and light grids up to SIL 3, Cat. 4, PL e, automatically or manually monitored activation, 4 NO contacts, 3 safety functions, 2 discon
