PSR-SPP-24DC/SDC4/2X1/B

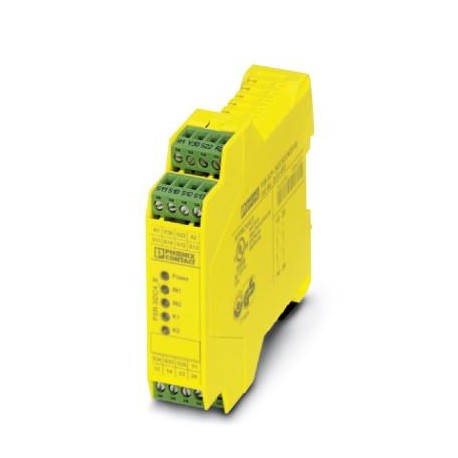

PSR-SPP- 24DC/SDC4/2X1/B 2981499 PHOENIX CONTACT Safety relays
$0.00米ドル
4264 在庫あり
主な仕様
GTIN:4046356051699
注文キー:2981499
カタログページ:Page 262 (C-6-2017)
深さ（注）:114.5 mm
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4046356051699 |
| 注文キー | 2981499 |
| カタログページ | Page 262 (C-6-2017) |
| 深さ（注） | 114.5 mm |
| 梱包単位 | 1 pc |
| 幅（注） | 22.5 mm |
| （入力データ） | Miniature circuit breaker C6 (24 V / 20 A power supply unit) |
| 高さ（注） | 112 mm |
| （出力データ） | IP54 |
| 原産国 | DE (Germany) |
| プラグ可能（一般） | Yes |
| 関税番号 | 85371098 |
| （周囲条件） | 150 ms (automatic start) |
| 正味重量（出力データ） | 197.9 g |
| 出力ヒューズ（入力データ） | 10 A gL/gG NEOZED (N/O contact) |
| リレータイプ（出力データ） | Electromechanical relay with forcibly guided contacts in accordance with EN 50205 |
| 連絡先の種類（入力データ） | 2 enabling current paths |
| カテゴリ（接続データ） | 4 (Undelayed contacts) |
| ストリップ長さ（一般） | 8 mm |
| 接続方法（一般） | Spring-cage connection |
| ハウジングカラー（出力データ） | yellow |
| 取付タイプ（出力データ） | DIN rail mounting |
| （基準および規制） | No hazardous substances above threshold values |
| 連絡先資料（入力データ） | AgSnO2 |
| 指定（接続データ） | EN 62061 |
| 最大高度（寸法） | ≤ 2000 m (Above sea level) |
| 取り付け位置（出力データ） | any |
| 停止カテゴリ（接続データ） | 0 |
| 保護等級（出力データ） | IP20 |
| 回復時間（周囲条件） | 1 s |
| 最大突入電流（入力データ） | 6 A |
| 突入電流、最小（入力データ） | 25 mA |
| 機械的耐用年数（入力データ） | approx. 107cycles |
| 公称動作モード（出力データ） | 100% operating factor |
| スイッチング容量最小値（入力データ） | 0.4 W |
| 1個あたりの重量（梱包を除く） | 197.900 g |
| 中国RoHS（規格と規制） | Environmentally friendly use period: unlimited = EFUP-e |
| 最大スイッチング電圧（入力データ） | 250 V AC/DC |
| 最小スイッチング電圧（入力データ） | 15 V AC/DC |
| REACh SVHC（基準と規制） | Lead 7439-92-1 |
| 連続電流の制限（入力データ） | 6 A (N/O contact) |
| パフォーマンスレベル（PL）（接続データ） | e |
| 典型的な放出時間（周囲条件） | 10 ms |
| 導体断面積 AWG 最大 (一般) | 16 |
| 導体断面積AWG最小値（一般） | 24 |
| 標準的な応答時間（周囲条件） | 20 ms (manual start) |
| 周囲温度（動作）（寸法） | -20 °C ... 55 °C |
| 導体断面積（固体最大）（一般） | 1.5 mm² |
| 導体断面積（最小）（一般） | 0.2 mm² |
| 公称入力電圧 UN (周囲条件) | 24 V DC |
| 利用制限（主要商業データ） | EMC: class A product, see manufacturer's declaration in the download area |
| 安全度水準（SIL）（接続データ） | 3 |
| スイッチング容量（360/hサイクル）（入力データ） | 6 A (24 V DC) |
| 導体断面積最大可とう性（一般） | 1.5 mm² |
| 導体断面積（フレキシブル）最小値（一般） | 0.2 mm² |
| 指定（安全関連特性データ） | Air clearances and creepage distances between the power circuits |
| UN（周囲条件）での標準入力電流 | 70 mA |
| 遮断定格（抵抗負荷）最大（入力データ） | 144 W (24 V DC, τ = 0 ms) |
| 周囲温度（保管/輸送）（寸法） | -40 °C ... 70 °C |
| 汚染度（安全関連特性データ） | 2 |
| 最大遮断定格（誘導負荷）（入力データ） | 48 W (24 V DC, τ = 40 ms) |
| 設備設置場所の最小保護等級（出力データ） | IP54 |
| 過電圧カテゴリー（安全関連特性データ） | III |
| 最大許容湿度（保管/輸送）（寸法） | 75 % (on average, 85% infrequently, non-condensing) |
| 規格・規制（安全関連特性データ） | DIN EN 50178/VDE 0160 |
| UN（周囲条件）を基準とした入力電圧範囲 | 0.85 ... 1.1 |
| 最大許容相対湿度（動作時）（寸法） | 75 % (on average, 85% infrequently, non-condensing) |
| 定格制御回路電源電圧 US (周囲条件) | |
| 定格絶縁電圧（安全関連特性データ） | 250 V |
| 安全度水準クレーム限界（SIL CL）（接続データ） | 3 |
| 入力/始動およびフィードバック回路の電圧（周囲条件） | approx. 24 V DC |
| 最大許容導体抵抗（周囲条件） | 50 Ω (Input and start circuits at UN) |
| 定格サージ電圧/絶縁（安全関連特性データ） | 4 kV / Basic isolation, (safe isolation, reinforced insulation and 6 kV between input circuit and enabling current paths.) |
製品説明
Safety relay for emergency stop switch, safety and magnetic doors as well as for light curtains, up to SIL 3 or cat. 4, PL e according to EN ISO 13849, 2 NO contacts, TBUS interface, automatic or manu
