PT 2,5-PE/L RD/L BU/TG

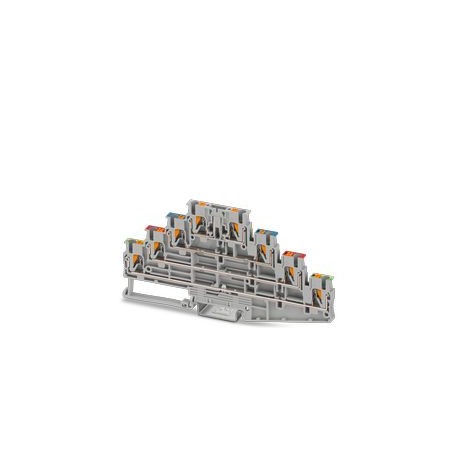

PT 2,5-PE/L RD/L BU/TG 1336369 PHOENIX CONTACT Ground terminal, number of connections: 8, number of poles: 4..
$0.00米ドル
3839 在庫あり
主な仕様
:B3
色:gray
幅:5.2 mm
身長:142.4 mm
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| B3 | |
| 色 | gray |
| 幅 | 5.2 mm |
| 身長 | 142.4 mm |
| スペクトラム | Service life test category 2, bogie-mounted |
| ASDレベル | 6.12 (m/s²)²/Hz |
| 頻度 | f1= 5 Hz to f2= 250 Hz |
| パルス形状 | Half-sine |
| 加速度 | 3.12g |
| 製品タイプ | Ground terminal block |
| 取り付けタイプ | NS 35/7,5 |
| 仕様 | DIN EN 50155 (VDE 0115-200):2022-06 |
| ショック持続時間 | 18 ms |
| エンドカバー幅 | 2.2 mm |
| 公称電流 | 18 A |
| 公称電圧 | 500 V |
| サイドパネルを開く | Yes |
| テストの指示 | X-, Y- and Z-axis |
| 剥ぎ取り長さ | 8 mm ... 10 mm |
| 断面積AWG | (converted acc. to IEC) |
| NS 35/15の深さ | 76.1 mm |
| 汚染度 | 3 |
| NS 35/7,5の深さ | 68.6 mm |
| 断熱材 | PA |
| ポジション数 | 4 |
| 定格サージ電圧 | 6 kV |
| 最大負荷電流 | 20 A (with 4 mm² conductor cross-section) |
| 過電圧カテゴリー | III |
| 公称断面積 | 2.5 mm² |
| 接続数 | 8 |
| 軸ごとのテスト期間 | 5 h |
| 絶縁材料グループ | I |
| 内部円筒ゲージ | A3 |
| 導体断面積は剛性 | 0.14 mm² ... 4 mm² |
| 周囲温度（アセンブリ） | -5 °C ... 70 °C |
| 方向ごとの衝撃数 | 3 |
| 周囲温度（作動） | -5 °C ... 70 °C |
| 周囲温度（動作） | -60 °C ... 105 °C (max. short-term operating temperature RTI Elec.) |
| レベルあたりの接続数 | 2 |
| 導体断面積が柔軟 | 0.14 mm² ... 4 mm² |
| 標準に準拠した接続 | IEC 60947-7-2 |
| 導体断面積、剛性 [AWG] | 20 ... 12 (converted acc. to IEC) |
| UL 94準拠の難燃性評価 | V0 |
| 周囲温度（保管/輸送） | -25 °C ... 60 °C (for a short time, not exceeding 24 h, -60 °C to +70 °C) |
| フレキシブル導体断面積[AWG] | 26 ... 12 (converted acc. to IEC) |
| 許容湿度（保管/輸送） | 30 % ... 70 % |
| フレキシブル導体断面（プラスチックスリーブ付きフェルール） | 0.14 mm² ... 2.5 mm² |
| 導体断面フレキシブル（プラスチックスリーブなしのフェルール） | 0.14 mm² ... 2.5 mm² |
製品説明
Protective conductor terminal, number of connections: 8, number of positions: 4, connection method: Push-in connection, Protective conductor connection, Rated cross section: 2.5 mm2, cross section: 0.
