PT 2-PE/S-24AC/FM

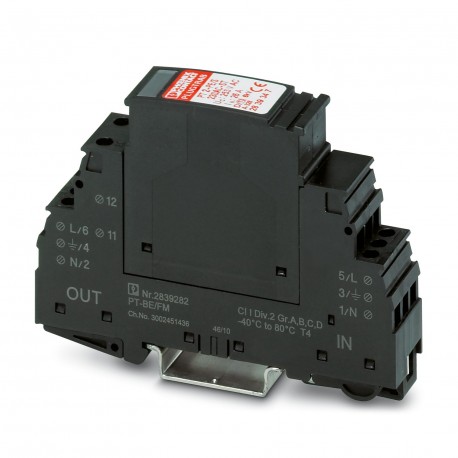

PT 2-PE/S-24AC/FM 2800457 PHOENIX CONTACT Type 3 surge protection device
$0.00米ドル
4730 在庫あり
主な仕様
:T3
注記:2005
タイプ:DIN rail module, two-section, divisible
深さ:65.5 mm
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| T3 | |
| 注記 | 2005 |
| タイプ | DIN rail module, two-section, divisible |
| 深さ | 65.5 mm |
| 幅 | 17.7 mm |
| 身長 | 90 mm |
| ENタイプ | T3 |
| 製品タイプ | Device protection |
| ねじ山 | M3 |
| 取り付けタイプ | DIN rail: 35 mm |
| 接続名 | Remote fault indicator contact |
| 水平ピッチ | 1 Div. |
| ハウジング材質 | PA |
| 操作上の注意 | Not suitable for systems with grounded positive pole |
| スイッチング機能 | N/C contact |
| 寸法図 | |
| 行動の方向 | 1L-N & N-PE |
| ポジション数 | 2 |
| 保護の程度 | IP20 |
| 公称周波数 fN | 50 Hz |
| 残留電流IPE | ≤ 1 µA |
| 定格負荷電流 IL | 26 A (30 °C) |
| 応答時間 tA(LN) | ≤ 25 ns |
| 規格・規制 | IEC 60664-1 |
| Inの残留電圧 | ≤ 180 V |
| 応答時間 tA(L-PE) | ≤ 100 ns |
| 締め付けトルク、最小 | 0.5 Nm |
| IEC試験分類 | III |
| 規格/仕様 | IEC 61643-1 |
| 最大必要バックアップヒューズ | 25 A (gL) |
| 最大動作電流 Imax | 3 A AC |
| 待機電力消費PC | ≤ 60 mVA |
| 最大連続電圧UC | 34 V AC |
| サージ保護障害メッセージ | Optical, remote indicator contact |
| 周囲温度（動作） | -40 °C ... 85 °C |
| 最大動作電圧UmaxDC | 50 V |
| 電圧保護レベルアップ(LN) | ≤ 180 V |
| 最大動作電圧Umax.AC | 250 V |
| 電圧保護レベルアップ(L-PE) | ≤ 550 V |
| 導体断面積、剛性最大。 | 4 mm² |
| 導体断面積、剛性最小。 | 0.2 mm² |
| 電圧保護レベルアップ(L/N-PE) | ≤ 550 V |
| 導体断面積最大可撓性。 | 2.5 mm² |
| 導体断面積の最小値はフレキシブルです。 | 0.2 mm² |
| UL 94準拠の難燃性評価 | V0 |
| 公称放電電流 In(8/20) µs (LN) | 1 kA |
| 公称放電電流 In(8/20) µs (L-PE) | 1 kA |
| 公称放電電流 In(8/20) µs (L/N-PE) | 1 kA |
| 最大バックアップヒューズ付き短絡耐量 IP (rms) | 1.5 kA |
製品説明
Pluggable type 3 arrester (device protection) for single-phase power supply networks with separate N and PE (3-conductor system: L1, N, PE) with remote indication contact.
主な機能
- 産業グレードの品質
- RoHS準拠
- CE認証取得
- 1年保証
