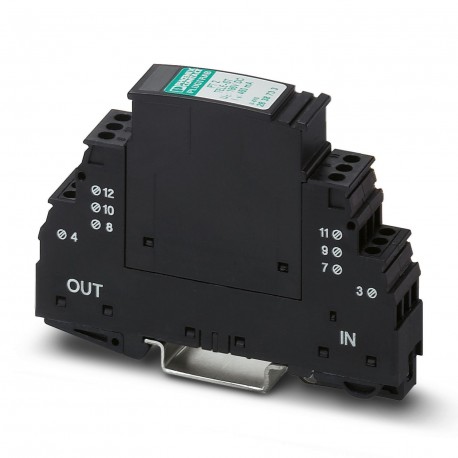

| パラメータ | 価値 |
|---|---|
| GTIN | 4046356115148 |
| 注文キー | 2882828 |
| (一般的な) | D1 - 1 kA |
| カタログページ | Page 164 (C-4-2017) |
| 梱包単位 | 10 pc |
| 原産国 | DE (Germany) |
| (接続データ) | EN 61643-21 2002 |
| 関税番号 | 85363010 |
| 定格電流(一般) | 450 mA AC (45°C) |
| タイプ(周囲条件) | DIN rail module, two-section, divisible |
| 色(周囲条件) | jet black RAL 9005 |
| 深さ(主要な商業データ) | 65.5 mm |
| 幅(主要商業データ) | 17.7 mm |
| (基準および規制) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| 高さ(主要商業データ) | 90 mm |
| 公称電圧 UN(一般) | 185 V DC |
| 容量(ライン間)(一般) | typ. 30 pF (f=1 MHz / VR= 0 V) |
| 残留電流IPE(一般) | ≤ 10 µA |
| 直列抵抗(一般) | 2.2 Ω ±10 % |
| 容量(線-アース間)(一般) | typ. 30 pF (f=1 MHz / VR= 0 V) |
| VDE要件クラス(一般) | B2 |
| 保護等級(寸法) | IP20 |
| IEC試験分類(一般) | B2 |
| ネジ山(保護回路) | M3 |
| 取り付けタイプ(周囲条件) | DIN rail: 35 mm |
| 入力減衰aE、対称(一般) | typ. 0.4 dB (≤ 5 MHz / 100 Ω) |
| 1個あたりの重量(梱包を除く) | 60.040 g |
| ハウジング材質(周囲条件) | PA 6.6 |
| 応答時間 tA(ライン-ライン) (一般) | ≤ 500 ns |
| 被覆剥き長さ(保護回路) | 8 mm |
| 中国RoHS(規格と規制) | Environmentally Friendly Use Period = 50 |
| 接続方法(保護回路) | Screw connection |
| 水平ピッチ(主要商業データ) | 1 Div. |
| 応答時間 tA(ライン-アース) (一般) | ≤ 500 ns |
| 締め付けトルク(保護回路) | 0.5 Nm |
| 最大連続電圧UC(一般) | 185 V DC |
| 作用方向(周囲条件) | Line-Line & Line-Earth Ground |
| インパルス耐久性(ライン-ライン)(一般) | B2 - 4 kV/100 A |
| ポジション数(周囲条件) | 2 |
| サージ保護障害メッセージ(一般) | none |
| 接続方法 IN(保護回路) | Screw terminal blocks |
| インパルス耐久性(線-アース間)(一般) | B2 - 4 kV/100 A |
| 接続方法 OUT(保護回路) | Screw terminal blocks |
| 規格・仕様(接続データ) | IEC 61643-21 2000 |
| 完全なモジュールの深さ(主要な商業データ) | 65.5 mm |
| 完全なモジュール幅(主要商業データ) | 17.7 mm |
| 線間残留電圧(一般) | ≤ 160 V (C2 - 10 kV / 5 kA) |
| 周囲温度(動作)(寸法) | -40 °C ... 85 °C |
| モジュール全体の高さ(主要商業データ) | 90 mm |
| 入力(ライン-アース間)の残留電圧(一般) | ≤ 200 V (C2 - 10 kV / 5 kA) |
| 動作有効電流 ICat UC (一般) | ≤ 10 µA |
| 導体断面積AWG(保護回路) | 24 ... 12 |
| 電圧保護レベルアップ(ライン間)(一般) | ≤ 250 V (B2 - 1 kV / 25 A) |
| 電圧保護レベルアップ(ライン-アース間)(一般) | ≤ 250 V (B2 - 1 kV / 25 A) |
| 導体断面積(保護回路) | 0.2 mm² ... 4 mm² |
| 総放電電流 Itotal(8/20) µs (一般) | 18 kA |
| 周囲温度(保管/輸送)(寸法) | -40 °C ... 85 °C |
| 導体断面積がフレキシブル(保護回路) | 0.2 mm² ... 2.5 mm² |
| UL 94(周囲条件)に準拠した難燃性評価 | V-0 |
| 公称放電電流 In(8/20) µs (線間) (一般) | 10 kA |
| 公称パルス電流 Ian (10/700) µs (線間) (一般) | 100 A |
| カットオフ周波数 fg (3 dB)、100 オームシステムにおける対称 (一般) | typ. 20 MHz |
| 公称放電電流 In(8/20) µs (ライン-アース間) (一般) | 10 kA |
| 公称パルス電流 Ian (10/700) µs (ライン-アース間) (一般) | 100 A |
| パルス放電電流 Iimp(10/350) µs (線間) (一般) | 1 kA |
| パルス放電電流 Iimp(10/350) µs (ライン-アース間) (一般) | 1 kA |
| 1 kV/µs(ライン間)スパイクでの出力電圧制限(一般) | ≤ 300 V |
| 1 kV/µs(ライン-アース間)スパイクでの出力電圧制限(一般) | ≤ 300 V |
| 1 kV/µs(ライン間)静的出力電圧制限(一般) | ≤ 300 V |
| 1 kV/µs(ライン-アース間)静的出力電圧制限(一般) | ≤ 300 V |
| 最大放電電流 Imax(8/20) µs 最大(ライン-アース間)(一般) | 18 kA |
