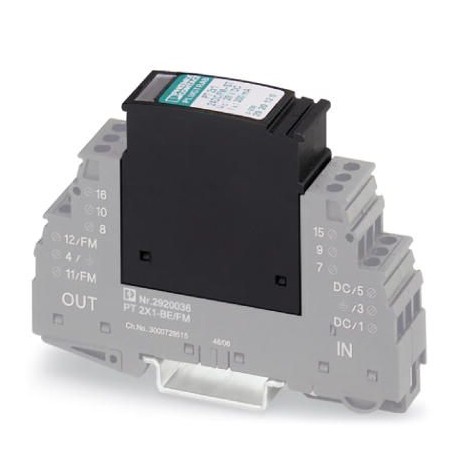

| パラメータ | 価値 |
|---|---|
| GTIN | 4046356154079 |
| 注文キー | 2920120 |
| (一般的な) | C3 - 25 A |
| カタログページ | Page 91 (TT-2011) |
| 深さ(注) | 51.7 mm |
| 梱包単位 | 10 pc |
| 幅(注) | 17.5 mm |
| 高さ(注) | 44.8 mm |
| 原産国 | DE (Germany) |
| (接続データ) | 1 A (60 V DC) |
| 関税番号 | 85363010 |
| (周囲条件) | IEC 60664-1 |
| 水平ピッチ(注) | 1 Div. |
| 定格電流(一般) | 300 mA (45°C) |
| タイプ(周囲条件) | Male |
| 色(周囲条件) | black |
| (リモート表示接点) | DIN EN 61643-21 |
| (基準および規制) | No hazardous substances above threshold values |
| 完全なモジュールの深さ(注) | 65.5 mm |
| モジュール全幅(注) | 17.7 mm |
| 公称電圧 UN(一般) | 24 V DC |
| モジュール全体高さ(注) | 90 mm |
| 残留電流IPE(一般) | ≤ 1 µA (with PT 2X1+F-BE) |
| 直列抵抗(一般) | 4.7 Ω (7-8/11-12) |
| VDE要件クラス(一般) | C1 |
| 保護等級(寸法) | IP20 |
| IEC試験分類(一般) | C1 |
| ネジ山(保護回路) | M3 |
| 取り付けタイプ(周囲条件) | on base element |
| 最大必要バックアップヒューズ(一般) | 315 mA (T) |
| スイッチング機能(接続データ) | N/C contact |
| 1個あたりの重量(梱包を除く) | 27.180 g |
| ハウジング材質(周囲条件) | PA 6.6 |
| 入力減衰aE、非対称(一般) | typ. 0.5 dB (≤ 1 MHz / 50 Ω) |
| 被覆剥き長さ(保護回路) | 8 mm |
| 中国RoHS(規格と規制) | Environmentally friendly use period: unlimited = EFUP-e |
| 接続方法(保護回路) | Screw connection (in connection with the base element) |
| 応答時間 tA(ライン-アース) (一般) | ≤ 1 ns |
| PCの待機時消費電力(一般) | ≤ 1.73 VA |
| 締め付けトルク(保護回路) | 0.8 Nm |
| 最大連続電圧UC(一般) | 28 V DC |
| 作用方向(周囲条件) | Line-Line & Line-Signal Ground/Shield & optional Signal Ground/Shield-Earth Ground |
| サージ保護障害メッセージ(一般) | Optical, remote indicator contact |
| インパルス耐久性(線-アース間)(一般) | C2 - 10 kV/5 kA |
| 周囲温度(動作)(寸法) | -40 °C ... 85 °C |
| 入力(ライン-アース間)の残留電圧(一般) | ≤ 40 V |
| 最大動作電流 Imax (接続データ) | 0.2 A (250 V AC) |
| 動作有効電流 ICat UC (一般) | ≤ 5 µA |
| 利用制限(主要商業データ) | EMC: class A product, see manufacturer's declaration in the download area |
| 導体断面積AWG(保護回路) | 24 ... 12 |
| 規格・規制(リモート表示接点) | IEC 61643-21 |
| 電圧保護レベルアップ(ライン-アース間)(一般) | ≤ 40 V (C1 - 500 V / 250 A) |
| 導体断面積(保護回路) | 0.2 mm² ... 4 mm² |
| パルス放電電流 Iimp(10/350) µs (一般) | 2.5 kA (per path) |
| 総放電電流 Itotal(8/20) µs (一般) | 20 kA |
| 最大動作電圧 Umax.AC (接続データ) | 250 V AC |
| 規格・仕様(リモート表示接点) | IEC 61643-21 2002 |
| 導体断面積がフレキシブル(保護回路) | 0.2 mm² ... 2.5 mm² |
| 電圧保護レベルアップ(ライン-信号グランド間)(一般) | ≤ 40 V (C1 - 500 V / 250 A) |
| UL 94(周囲条件)に準拠した難燃性評価 | V-0 |
| 交流電流容量(線-アース間)(一般) | 5 A - 1 s |
| 公称放電電流 In(8/20) µs (ライン-アース間) (一般) | 10 kA |
| 公称パルス電流 Ian (10/1000) µs (ライン-アース間) (一般) | 33 A (25 °C) |
| 残留電圧(Ian(10/1000)µs)(ライン-アース間)(一般) | ≤ 50 V |
| 1 kV/µs(ライン-アース間)スパイクでの出力電圧制限(一般) | ≤ 50 V |
| カットオフ周波数 fg (3 dB)、非対称 (GND)、50 オームシステム (一般) | typ. 6 MHz |
| 1 kV/µs(ライン-アース間)静的出力電圧制限(一般) | ≤ 40 V |
| 空間距離および沿面距離の規格(周囲条件) | VDE 0110-1 |
| カットオフ周波数 fg (3 dB)、非対称 (GND)、150 オームシステム (一般) | typ. 2.5 MHz |
| 最大放電電流 Imax(8/20) µs 最大(ライン-アース間)(一般) | 10 kA |
| 1 kV/µs(ライン-信号グランド間)スパイクでの出力電圧制限(一般) | ≤ 50 V |
| 1 kV/µs(ライン-信号グランド間)静的出力電圧制限(一般) | ≤ 40 V |
