PT 2X1VA/S1-230AC-ST

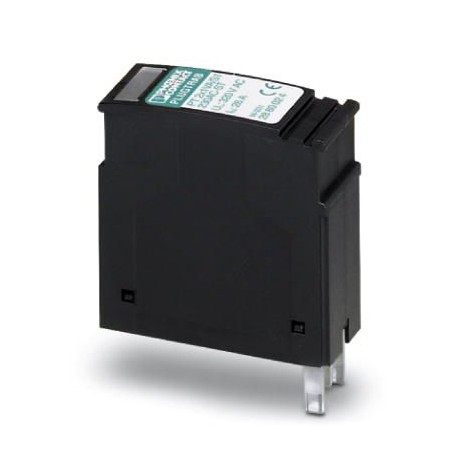

PT 2X1VA/S1-230AC-ST 2880024 PHOENIX CONTACT Surge protection plug
$0.00米ドル
4297 在庫あり
主な仕様
GTIN:4017918956899
注記:Made to Order (non-returnable)
注文キー:2880024
（一般的な）:PT -BE/ FM 2839282
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4017918956899 |
| 注記 | Made to Order (non-returnable) |
| 注文キー | 2880024 |
| （一般的な） | PT -BE/ FM 2839282 |
| 梱包単位 | 10 pc |
| 原産国 | DE (Germany) |
| （接続データ） | EN 61643-21 2001 + A1:2009 + A2:2013 |
| 関税番号 | 85369010 |
| 高度（寸法） | ≤ 2000 m (amsl (above mean sea level)) |
| 最小注文数量 | 10 pc |
| タイプ（周囲条件） | Male |
| （追加説明） | D1 - 500 A |
| 色（周囲条件） | jet black RAL 9005 |
| 深さ（主要な商業データ） | 51.7 mm |
| 幅（主要商業データ） | 17.5 mm |
| 高さ（主要商業データ） | 44.8 mm |
| 保護等級（寸法） | IP20 |
| ネジ山（保護回路） | M3 |
| 取り付けタイプ（周囲条件） | on base element |
| 1個あたりの重量（梱包を除く） | 27.280 g |
| ハウジング材質（周囲条件） | PA 6.6 |
| 被覆剥き長さ（保護回路） | 8 mm |
| 接続方法（保護回路） | Screw connection (in connection with the base element) |
| 水平ピッチ（主要商業データ） | 1 Div. |
| 締め付けトルク（保護回路） | 0.8 Nm |
| 定格電流（追加説明） | 26 A AC (30 °C) |
| 作用方向（周囲条件） | Line-Line & Line-Earth Ground |
| 規格・仕様（接続データ） | IEC 61643-21 2000 + corrigendum 2001 + A1:2008, modified + A2:2012 |
| 完全なモジュールの深さ（主要な商業データ） | 65.5 mm |
| 完全なモジュール幅（主要商業データ） | 17.7 mm |
| 周囲温度（動作）（寸法） | -40 °C ... 85 °C |
| モジュール全体の高さ（主要商業データ） | 90 mm |
| 公称電圧UN（追加説明） | 230 V AC (50/60 Hz) |
| 残留電流IPE（追加説明） | ≤ 400 µA AC |
| 容量（線間-アース間）（追加説明） | typ. 2 nF |
| 導体断面積AWG（保護回路） | 24 ... 12 |
| IEC試験分類（追加説明） | C1 |
| 導体断面積（保護回路） | 0.2 mm² ... 4 mm² |
| 周囲温度（保管/輸送）（寸法） | -40 °C ... 85 °C |
| 最大必要バックアップヒューズ（追加説明） | 25 A AC (gL/gG) |
| 導体断面積がフレキシブル（保護回路） | 0.2 mm² ... 2.5 mm² |
| 入力減衰aE、非対称（追加説明） | typ. 0.3 dB (≤ 500 kHz / 150 Ω) |
| 応答時間 tA(ライン-アース) (追加説明) | ≤ 25 ns |
| 最大連続電圧UC（追加説明） | 320 V DC |
| サージ保護障害メッセージ（追加説明） | none |
| インパルス耐久性（線間-アース間）（追加説明） | C1 - 1,4 kV / 0,7 kA |
| UL 94（周囲条件）に準拠した難燃性評価 | V-0 |
| 動作有効電流 ICat UC (追加説明) | ≤ 200 µA AC |
| 電圧保護レベルアップ（ライン-アース間）（追加説明） | ≤ 850 V (C1 - 1.4 kV / 0.7 kA) |
| パルス放電電流 Iimp(10/350) µs (追加説明) | 500 A (per path) |
| 総放電電流 Itotal(8/20) µs (追加説明) | 5 kA |
| 公称放電電流 In(8/20) µs (ライン-アース間) (追加説明) | 2.5 kA |
| 1 kV/µs（ライン-アース間）スパイクにおける出力電圧制限（追加説明） | ≤ 850 V |
| アレスターはCHECKMASTERのソフトウェアバージョンからテストできます: (周囲条件) | From SW rev. 2.20 |
| 1 kV/µs（ライン-アース間）静的出力電圧制限（追加説明） | ≤ 850 V |
| 150Ωシステムにおけるカットオフ周波数fg（3dB）、非対称（GND）（追加説明） | typ. 1.7 MHz |
製品説明
PT plug-in protection with protection circuit for higher signal voltages, 2 channels. Rated voltage: 230 V AC
主な機能
- 産業グレードの品質
- RoHS準拠
- CE認証取得
- 1年保証
製品資料
データシート
技術仕様と性能データ
ユーザーマニュアル
設置・操作ガイド
