PT 2XEX(I)-BE

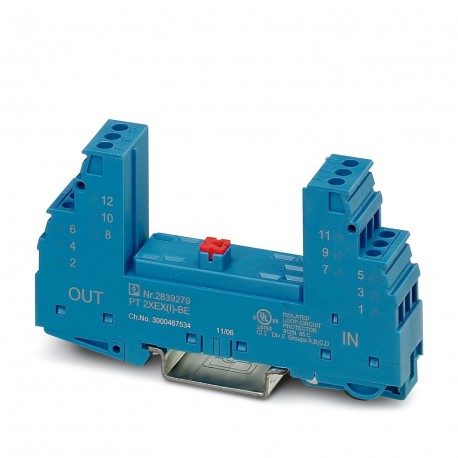

PT 2XEX(I)-BE 2839279 PHOENIX CONTACT Surge protection base element
$0.00米ドル
4863 在庫あり
主な仕様
GTIN:4017918182885
注文キー:2839279
（一般的な）: II 1 D Ex iaD 20 IP6x T85 °C...135 °C
カタログページ:Page 132 (C-4-2017)
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4017918182885 |
| 注文キー | 2839279 |
| （一般的な） | II 1 D Ex iaD 20 IP6x T85 °C...135 °C |
| カタログページ | Page 132 (C-4-2017) |
| 梱包単位 | 10 pc |
| ATEX（一般） | II 1 G Ex ia IIC T4...T6 |
| 原産国 | DE (Germany) |
| （接続データ） | IEC 60079-26 2006 |
| 関税番号 | 85363010 |
| 高度（寸法） | ≤ 2000 m (amsl (above mean sea level)) |
| 定格電流（一般） | 325 mA (≤40 °C) |
| （適合・承認） | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| タイプ（周囲条件） | Base element, DIN rail mounting |
| 色（周囲条件） | sky blue RAL 5015 |
| 深さ（主要な商業データ） | 51.5 mm (incl. DIN rail 7.5 mm) |
| 幅（主要商業データ） | 17.7 mm |
| （基準および規制） | -40 °C ... 40 °C (T6) |
| 高さ（主要商業データ） | 90 mm |
| 公称電圧 UN（一般） | 24 V DC |
| 直列抵抗（一般） | 2.2 Ω ±10 % |
| 保護等級（寸法） | IP20 |
| ネジ山（保護回路） | M3 |
| 取り付けタイプ（周囲条件） | DIN rail: 35 mm |
| 中国RoHS（適合/承認） | Environmentally Friendly Use Period = 50 |
| 最大必要バックアップヒューズ（一般） | 315 mA (T) |
| 1個あたりの重量（梱包を除く） | 62.430 g |
| ハウジング材質（周囲条件） | PA 6.6 |
| 被覆剥き長さ（保護回路） | 8 mm |
| 接続方法（保護回路） | Screw connection |
| 水平ピッチ（主要商業データ） | 1 Div. |
| 締め付けトルク（保護回路） | 0.5 Nm |
| 最大連続電圧UC（一般） | 30 V DC |
| ポジション数（周囲条件） | 4 |
| サージ保護障害メッセージ（一般） | none |
| 規格・仕様（接続データ） | EN 61643-21 A2:2013 |
| 周囲温度（動作）（寸法） | -40 °C ... 85 °C |
| 最大入力電力 Pi (規格および規制) | 3 W |
| 導体断面積AWG（保護回路） | 24 ... 12 |
| 最大入力電流 Ii (規格および規制) | 325 mA (T4 / ≤ 80°C) |
| 最大入力電圧Ui（規格および規制） | 30 V DC |
| 導体断面積（保護回路） | 0.2 mm² ... 4 mm² |
| 周囲温度（保管/輸送）（寸法） | -40 °C ... 85 °C |
| 導体断面積がフレキシブル（保護回路） | 0.2 mm² ... 2.5 mm² |
| 最大内部インダクタンス Li (規格および規制) | 1 µH |
| 最大内部容量 Ci (規格および規制) | 1.3 nF |
| 周囲温度（動作）（規格・規制） | -40 °C ... 80 °C (T4) |
| UL 94（周囲条件）に準拠した難燃性評価 | V-0 |
| 最大内部時間係数（Ri/Li）（規格・規則） | ≤ 0.2 µs |
製品説明
PT plug-in protection base element with protection circuit for two two-conductor EEx ia signal circuits without earth potential. Mounting on NS 35/7.5 and NS 35/15, housing width: 17.5 mm
