PT 4/1P-PE

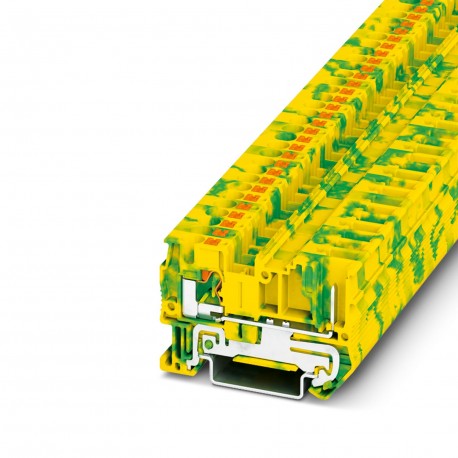

PT 4/1P-PE 3211942 PHOENIX CONTACT Ground modular terminal block
$0.00米ドル
4570 在庫あり
主な仕様
GTIN:4046356482905
注文キー:3211942
カタログページ:Page 299 (C-1-2017)
梱包単位:50 pc
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4046356482905 |
| 注文キー | 3211942 |
| カタログページ | Page 299 (C-1-2017) |
| 梱包単位 | 50 pc |
| 幅（一般） | 6.2 mm |
| 長さ（一般） | 56 mm |
| 原産国 | PL (Poland) |
| 注記（寸法） | Please observe the current carrying capacity of the DIN rails. |
| （接続データ） | IEC 61984 |
| 関税番号 | 85369010 |
| （主要商業データ） | Plant engineering |
| 最小注文数量 | 50 pc |
| エンドカバー幅（一般） | 2.2 mm |
| 高さNS 35/15（一般） | 44 mm |
| 高さNS 35/7,5（一般） | 36.5 mm |
| 色（主要コマーシャルデータ） | green-yellow |
| （基準および規制） | No hazardous substances above threshold values |
| ストリップ長さ（寸法） | 10 mm ... 12 mm |
| 接続方法（寸法） | Push-in / plug connection |
| ASDレベル（主要商業データ） | 0.964 (m/s2)2/Hz |
| ショックフォーム（主要商業データ） | Half-sine |
| 加速（主要商業データ） | 5 g |
| テストスペクトル（主要商用データ） | Service life test category 1, class B, body mounted |
| ショック持続期間（主要商業データ） | 30 ms |
| テスト頻度（主要商業データ） | f1= 5 Hz to f2= 150 Hz |
| 1個あたりの重量（梱包を除く） | 10.940 g |
| サイドパネルを開く（主要商業データ） | Yes |
| テストの指示（主要な商業データ） | X-, Y- and Z-axis (pos. and neg.) |
| 中国RoHS（規格と規制） | Environmentally friendly use period: unlimited = EFUP-e |
| 内径円筒ゲージ（寸法） | A4 |
| レベル数（主要商業データ） | 1 |
| 衝撃試験結果（主要商品データ） | Test passed |
| 適用分野（主要商業データ） | Railway industry |
| 汚染度（主要商業データ） | 3 |
| 断熱材（主要商品データ） | PA |
| 定格サージ電圧（主要商用データ） | 8 kV |
| 過電圧カテゴリー（主要商業データ） | III |
| 公称断面積（主要商業データ） | 4 mm² |
| 接続数（主要商業データ） | 2 |
| 軸ごとのテスト期間（主要商業データ） | 5 h |
| 導体断面積 AWG 最大 (寸法) | 10 |
| 導体断面積AWG最小（寸法） | 24 |
| 標準に準拠した接続（寸法） | IEC 61984 |
| 導体断面積（最大）（寸法） | 4 mm² |
| 導体断面積（最小）（寸法） | 0.2 mm² |
| 断熱材グループ（主要コマーシャルデータ） | I |
| 導体断面積（フレキシブル）最小値（寸法） | 0.2 mm² |
| 標準に準拠した接続（接続データ） | CSA |
| NF F16-101、NF F10-102 クラス F（主要商用データ） | 2 |
| NF F16-101、NF F10-102 クラス I（主要商業データ） | 2 |
| 方向ごとの衝撃数（主要商業データ） | 3 |
| 試験仕様、衝撃試験（主要商業データ） | DIN EN 50155 (VDE 0115-200):2008-03 |
| 酸素指数（DIN EN ISO 4589-2）（主要商業データ） | >32 % |
| 最大AWG導体断面積、フレキシブル（寸法） | 12 |
| 最小AWG導体断面積、フレキシブル（寸法） | 24 |
| UL 94準拠の難燃性評価（接続データ） | V0 |
| 燃焼試験方法（DIN EN 60695-11-10）（主要商業データ） | V0 |
| UL 94準拠の難燃性評価（主要商業データ） | V0 |
| 挿入/引き抜きサイクル機械（主要商業データ） | 100 |
| 煙ガス毒性 NFPA 130 (SMP 800C) (主要商業データ) | passed |
| 振動、広帯域ノイズ試験結果（主要商業データ） | Test passed |
| 表面燃焼性 NFPA 130 (ASTM E 162) (主要商業データ) | passed |
| 寒冷地における静的断熱材の適用（主要商業データ） | -60 °C |
| 鉄道車両の火災挙動（DIN 5510-2）（主要商業データ） | Test passed |
| 熱量測定による発熱量NFPA 130（ASTM E 1354）（主要商業データ） | 28 MJ/kg |
| 試験仕様、振動、広帯域ノイズ（主要商業データ） | DIN EN 50155 (VDE 0115-200):2008-03 |
| 鉄道車両の防火（DIN EN 45545-2）R22（接続データ） | HL 1 - HL 3 |
| 鉄道車両の防火（DIN EN 45545-2）R23（接続データ） | HL 1 - HL 3 |
| 鉄道車両の防火（DIN EN 45545-2）R24（接続データ） | HL 1 - HL 3 |
| 鉄道車両の防火（DIN EN 45545-2）R26（接続データ） | HL 1 - HL 3 |
| 鉄道車両の防火対策（DIN EN 45545-2）R22（主要商用データ） | HL 1 - HL 3 |
| 鉄道車両の防火対策（DIN EN 45545-2）R23（主要商用データ） | HL 1 - HL 3 |
| 鉄道車両の防火対策（DIN EN 45545-2）R24（主要商用データ） | HL 1 - HL 3 |
| 鉄道車両の防火対策（DIN EN 45545-2）R26（主要商用データ） | HL 1 - HL 3 |
| 煙の比光学密度 NFPA 130 (ASTM E 662) (主要商業データ) | passed |
| 導体断面積はフレキシブル、フェルール付き、プラスチックスリーブ付き最大。（寸法） | 4 mm² |
| 導体断面積フレキシブル、フェルール付きプラスチックスリーブ最小（寸法） | 0.25 mm² |
| 相対断熱材温度指数（電気、UL 746 B）（主要商業データ） | 130 °C |
| 導体断面積はフレキシブル、フェルール付き、プラスチックスリーブなし最大。（寸法） | 4 mm² |
| 導体断面積（フレキシブル、フェルール付き、プラスチックスリーブなし）最小（寸法） | 0.25 mm² |
| 断熱材の温度指数（DIN EN 60216-1（VDE 0304-21））（主要商業データ） | 130 °C |
| 同一断面積の2本の導体、撚線、プラスチックスリーブ付きツインフェルール、最大（寸法） | 1 mm² |
| 同一断面積の2本の導体、撚線、プラスチックスリーブ付きツインフェルール、最小（寸法） | 0.5 mm² |
製品説明
Ground terminal, number of connections: 2, connection type: Push-in connection / plug-in connection, cross-section: 0.2 mm² - 6 mm², mounting class: NS 35/7.5, NS 35/15, color: yellow-green
