PT 4-5DC-ST

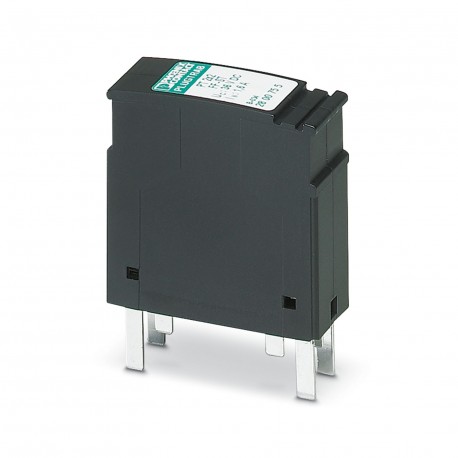

PT 4- 5DC-ST 2839211 PHOENIX CONTACT Surge protection plug
$0.00米ドル
4741 在庫あり
主な仕様
GTIN:4017918182755
注文キー:2839211
（一般的な）:D1 - 2.5 kA
カタログページ:Page 116 (C-4-2017)
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4017918182755 |
| 注文キー | 2839211 |
| （一般的な） | D1 - 2.5 kA |
| カタログページ | Page 116 (C-4-2017) |
| 梱包単位 | 10 pc |
| 原産国 | DE (Germany) |
| （接続データ） | UL 497B |
| 関税番号 | 85363010 |
| （周囲条件） | IEC 60664-1 |
| 定格電流（一般） | 2 A (80 °C) |
| タイプ（周囲条件） | Male |
| 色（周囲条件） | black |
| 深さ（主要な商業データ） | 52 mm |
| 幅（主要商業データ） | 17.7 mm |
| （基準および規制） | No hazardous substances above threshold values |
| 高さ（主要商業データ） | 45 mm |
| 公称電圧 UN（一般） | 5 V DC |
| 残留電流IPE（一般） | ≤ 4 µA (Directly grounded) |
| VDE要件クラス（一般） | C1 |
| 保護等級（寸法） | IP20 |
| IEC試験分類（一般） | C1 |
| ネジ山（保護回路） | M3 |
| 取り付けタイプ（周囲条件） | on base element |
| 入力減衰aE、対称（一般） | 0.1 dB (≤ 250 kHz) |
| 最大必要バックアップヒューズ（一般） | 2 A (T) |
| 1個あたりの重量（梱包を除く） | 20.660 g |
| ハウジング材質（周囲条件） | PA 6.6 |
| 応答時間 tA(ライン-ライン) (一般) | ≤ 1 ns |
| 被覆剥き長さ（保護回路） | 8 mm |
| 中国RoHS（規格と規制） | Environmentally friendly use period: unlimited = EFUP-e |
| 接続方法（保護回路） | Screw connection (in connection with the base element) |
| 水平ピッチ（主要商業データ） | 1 Div. |
| 応答時間 tA(ライン-アース) (一般) | ≤ 100 ns |
| 締め付けトルク（保護回路） | 0.5 Nm |
| 最大連続電圧UC（一般） | 6 V DC |
| 規格・規制（接続データ） | IEC 61643-21 |
| 作用方向（周囲条件） | Line-Line & Line-Signal Ground/Shield & optional Signal Ground/Shield-Earth Ground |
| インパルス耐久性（ライン-ライン）（一般） | C1 - 1 kV/500 A |
| サージ保護障害メッセージ（一般） | none |
| インパルス耐久性（線-アース間）（一般） | C2 - 10 kV/5 kA |
| 規格・仕様（接続データ） | IEC 61643-21 2000 |
| 完全なモジュールの深さ（主要な商業データ） | 65.5 mm |
| 完全なモジュール幅（主要商業データ） | 17.7 mm |
| 線間残留電圧（一般） | ≤ 40 V |
| 周囲温度（動作）（寸法） | -40 °C ... 85 °C |
| モジュール全体の高さ（主要商業データ） | 90 mm |
| 動作有効電流 ICat UC (一般) | ≤ 300 µA |
| 応答時間 tA (ライン-信号グランド) (一般) | ≤ 1 ns |
| 導体断面積AWG（保護回路） | 24 ... 12 |
| 電圧保護レベルアップ（ライン間）（一般） | ≤ 30 V (C1 - 1 kV/500 A) |
| 電圧保護レベルアップ（ライン-アース間）（一般） | ≤ 450 V |
| 導体断面積（保護回路） | 0.2 mm² ... 4 mm² |
| パルス放電電流 Iimp(10/350) µs (一般) | 2.5 kA (per path) |
| 総放電電流 Itotal(8/20) µs (一般) | 20 kA |
| 導体断面積がフレキシブル（保護回路） | 0.2 mm² ... 2.5 mm² |
| UL 94（周囲条件）に準拠した難燃性評価 | V-0 |
| カットオフ周波数 fg (3 dB)、対称 50 オームシステム (一般) | typ. 1 MHz |
| 公称放電電流 In(8/20) µs (線間) (一般) | 720 A |
| 公称放電電流 In(8/20) µs (ライン-アース間) (一般) | 10 kA |
| 公称パルス電流 Ian (10/1000) µs (線間) (一般) | 160 A |
| 残留電圧（Ian、10/1000）µs（線間）（一般） | ≤ 20 V |
| 1 kV/µs（ライン間）スパイクでの出力電圧制限（一般） | ≤ 13 V |
| 1 kV/µs（ライン-アース間）スパイクでの出力電圧制限（一般） | ≤ 450 V |
| 1 kV/µs（ライン間）静的出力電圧制限（一般） | ≤ 10 V |
| 最大放電電流 Imax(8/20) µs 最大 (ライン間) (一般) | 720 A |
| 空間距離および沿面距離の規格（周囲条件） | VDE 0110-1 |
| 最大放電電流 Imax(8/20) µs 最大（ライン-アース間）（一般） | 10 kA |
| アレスターはCHECKMASTERのソフトウェアバージョンからテストできます: (周囲条件) | From SW rev. 1.00 |
製品説明
PT plug-in protection protection circuit for a four-conductor signal circuit with no ground potential. Rated voltage: 5 V DC
