PT 4-EX(I)-24DC-ST

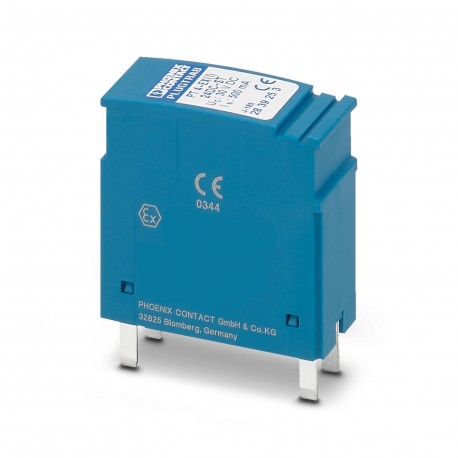

PT 4-EX(I)-24DC-ST 2839253 PHOENIX CONTACT Surge protection plug
$0.00米ドル
3865 在庫あり
主な仕様
:C2
ATEX: II 1G Ex ia IIC T4...T6 Ga
注記:A2:2013
タイプ:Male
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| C2 | |
| ATEX | II 1G Ex ia IIC T4...T6 Ga |
| 注記 | A2:2013 |
| タイプ | Male |
| 色 | blue (RAL 5015) |
| 深さ | 51.7 mm |
| IECEx | Ex ia IIC T4...T6 Ga |
| 幅 | 17.7 mm |
| 身長 | 44.8 mm |
| 高度 | ≤ 2000 m (amsl) |
| 製品タイプ | Surge protection for MCR technology |
| ねじ山 | M3 |
| 取り付けタイプ | on base element |
| 定格電流 | 500 mA (40 °C) |
| 製品ファミリー | PLUGTRAB PT |
| サイドパネルを開く | No |
| 記事の改訂 | 26 |
| 水平ピッチ | 1 Div. |
| ハウジング材質 | PA 6.6 |
| 汚染度 | 2 |
| 接続方法 | Screw connection (in connection with the base element) |
| 締め付けトルク | 0.5 Nm |
| 公称電圧UN | 24 V DC |
| 寸法図 | |
| 行動の方向 | Line-Line & Line-Signal Ground/Shield & Signal Ground/Shield-Earth Ground |
| ポジション数 | 4 |
| パスあたりの抵抗 | 0 Ω |
| 最大入力電力 Pi | 850.00 mW (T4 / ≤ 80°C) |
| 保護の程度 | IP20 |
| 過電圧カテゴリー | III |
| 残留電流IPE | ≤ 4 µA |
| 完全なモジュールの深さ | 65.5 mm |
| モジュール全体の幅 | 17.7 mm |
| 最大入力電流 Ii | 500 mA (T4 / ≤ 80°C) |
| 最大入力電圧Ui | 30 V DC |
| モジュール全体の高さ | 90 mm |
| IEC試験分類 | C1 |
| 規格/仕様 | EN 61643-21 |
| 入力減衰aE、sym。 | typ. 0.1 dB (≤ 1 MHz / 50 Ω) |
| 最大必要バックアップヒューズ | 500 mA (T) |
| 導体断面積 AWG | 24 ... 12 |
| 最大内部インダクタンス Li | 1 µH |
| 応答時間 tA(ライン-ライン) | ≤ 1 ns |
| 最大内部容量 Ci | 1.1 nF |
| 応答時間 tA(ライン-アース) | ≤ 100 ns |
| 導体断面積は剛性 | 0.2 mm² ... 4 mm² |
| 最大連続電圧UC | 30 V DC |
| インパルス耐久性（ライン-ライン） | C1 - 0.5 kV / 250 A |
| サージ保護障害メッセージ | none |
| 周囲温度（動作） | -40 °C ... 80 °C (T4) |
| インパルス耐久性（ライン-アース間） | C1 - 1 kV / 500 A |
| 導体断面積が柔軟 | 0.2 mm² ... 2.5 mm² |
| 最大内部時間係数（Ri/Li） | ≤ 10 µs |
| 動作有効電流 ICat UC | ≤ 5 µA |
| UL 94準拠の難燃性評価 | V-0 |
| 電圧保護レベルアップ（ライン間） | ≤ 60 V (C1 - 500 V / 250 A) |
| 周囲温度（保管/輸送） | -40 °C ... 85 °C |
| 電圧保護レベルアップ（ライン-アース間） | ≤ 1 kV (C1 - 1 kV / 500 A) |
| 総放電電流 Itotal(8/20) µs | 20 kA |
| In(導体-導体)の残留電圧 | ≤ 70 V |
| 総放電電流 ITotal(10/350) µs | 2 kA |
| 交流電流容量（線-アース間） | 5 A - 1 s |
| 公称放電電流 In(8/20) µs (線間) | 308 A |
| カットオフ周波数 fg (3 dB)、50 Ωシステムにおける対称 | typ. 7 MHz |
| 公称パルス電流 Ian (10/1000) µs (線間) | 59 A |
| 残留電圧（Ian、10/1000）µs（線間） | ≤ 65 V |
| カットオフ周波数 fg (3 dB)、150 Ωシステムにおける対称 | typ. 2.5 MHz |
| カットオフ周波数 fg (3 dB)、600 Ωシステムにおける対称 | typ. 600 kHz |
| 公称放電電流 In(8/20) µs (ライン-グランド間) | 10 kA |
| パルス放電電流 Iimp(10/350) µs (ライン-アース間) | 1 kA |
| 1 kV/µs（ライン間）スパイクでの出力電圧制限 | ≤ 45 V |
| 1 kV/µs（ライン-アース間）スパイクでの出力電圧制限 | ≤ 1 kV |
| 1 kV/µs（ライン間）の静的出力電圧制限 | ≤ 45 V |
| 最大放電電流 Imax(8/20) µs 最大（ライン間） | 308 A |
| 1 kV/µs（ライン-アース間）の静的出力電圧制限 | ≤ 1 kV |
| 最大放電電流 Imax(8/20) µs 最大（ライン-アース間） | 20 kA (in total) |
| アレスターは、CHECKMASTER のソフトウェア バージョンからテストできます。 | From SW rev. 1.00 |
製品説明
PT plug-in protection protection circuit for a 4-conductor Ex i signal circuit with no earth potential. Rated voltage: 24 V DC
