PT 4-PE/S-230AC-ST

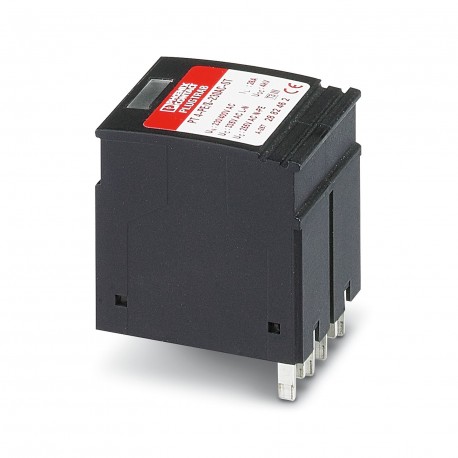

PT 4-PE/S-230AC-ST 2882462 PHOENIX CONTACT Type 3 surge protection plug
$0.00米ドル
4777 在庫あり
主な仕様
:T3
注記:2005
タイプ:Male
深さ:52 mm
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| T3 | |
| 注記 | 2005 |
| タイプ | Male |
| 深さ | 52 mm |
| 幅 | 35.4 mm |
| 身長 | 45 mm |
| ENタイプ | T3 |
| 製品タイプ | Device protection |
| 取り付けタイプ | on base element |
| 水平ピッチ | 2 Div. |
| ハウジング材質 | PA 6.6 |
| 接続方法 | Screw connection (in connection with the base element) |
| 寸法図 | |
| 行動の方向 | 3L-N & N-PE |
| ポジション数 | 4 |
| 保護の程度 | IP20 |
| 公称周波数 fN | 50 Hz |
| 残留電流IPE | ≤ 2.5 µA |
| 完全なモジュールの深さ | 65.5 mm |
| モジュール全体の幅 | 35.4 mm |
| 定格負荷電流 IL | 26 A (30 °C) |
| 応答時間 tA(LN) | ≤ 25 ns |
| 規格・規制 | DIN VDE 0110-1 / IEC 60664-1 |
| モジュール全体の高さ | 90 mm |
| Inの残留電圧 | ≤ 1.2 kV |
| 応答時間 tA(L-PE) | ≤ 100 ns |
| 応答時間 tA(N-PE) | ≤ 100 ns |
| IEC試験分類 | III |
| 規格/仕様 | IEC 61643-1 |
| 最大必要バックアップヒューズ | 25 A (gL) |
| 最大連続電圧UC | 335 V AC (255 V AC / N-PE) |
| サージ保護障害メッセージ | optical |
| 周囲温度（動作） | -40 °C ... 85 °C |
| 電圧保護レベルアップ(LN) | ≤ 1.2 kV |
| 電圧保護レベルアップ(L-PE) | ≤ 1.5 kV |
| 電圧保護レベルアップ(N-PE) | ≤ 1.5 kV |
| UL 94準拠の難燃性評価 | V0 |
| 最大連続動作電圧UC(LN) | 335 V AC |
| 公称放電電流 In(8/20) µs (LN) | 1.5 kA (per channel) |
| 最大連続動作電圧UC(N-PE) | 255 V AC |
| 公称放電電流 In(8/20) µs (L-PE) | 1.5 kA (per channel) |
| 公称放電電流 In(8/20) µs (N-PE) | 1.5 kA |
| 最大放電電流 Imax(8/20) µs (LN) | 4.5 kA (10 kA/N-PE) |
| 最大放電電流 Imax(8/20) µs (L-PE) | 4.5 kA |
| 最大放電電流 Imax(8/20) µs (N-PE) | 10 kA (N-PE) |
| アレスターは、CHECKMASTER のソフトウェア バージョンからテストできます。 | From SW rev. 3.2 |
| 最大バックアップヒューズ付き短絡耐量 IP (rms) | 1.5 kA |
製品説明
Type 3 arrester replacement plug (device protection) for 3-phase power supply networks with separate N and PE (5-conductor system: L1, L2, L3, N, PE).
