PT 4-WE/14

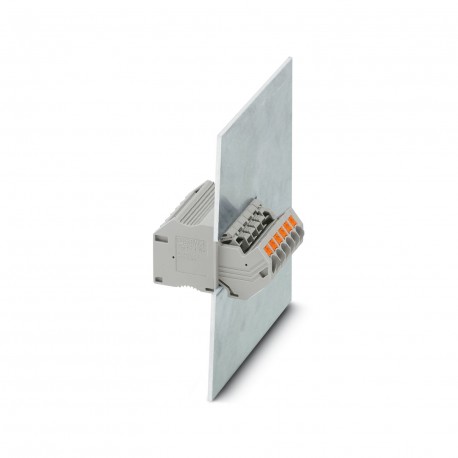

PT 4-WE/14 3044919 PHOENIX CONTACT Panel feed-through terminal block
$0.00米ドル
4599 在庫あり
主な仕様
:2.5 mm² / 0.7 kg
注記:Derating curve on request.
色:gray
ピッチ:5.2 mm
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| 2.5 mm² / 0.7 kg | |
| 注記 | Derating curve on request. |
| 色 | gray |
| ピッチ | 5.2 mm |
| 幅 | 77.1 mm |
| 身長 | 26.6 mm |
| 結果 | Test passed |
| スペクトラム | Service life test category 1, class B, body mounted |
| ASDレベル | 0.964 (m/s²)²/Hz |
| 頻度 | f1= 5 Hz to f2= 150 Hz |
| 潜在能力 | 14 |
| パルス形状 | Half-sine |
| 加速度 | 0.58g |
| 製品タイプ | Feed-through terminal block |
| 組み立てノート | Minimum distance to other conductive surfaces: min 5 mm |
| 取り付けタイプ | Wall mounting |
| 仕様 | DIN EN 50155 (VDE 0115-200):2008-03 |
| 行数 | 1 |
| 製品ファミリー | PT 4-WE |
| ショック持続時間 | 30 ms |
| 公称電流 | 24 A |
| 公称電圧 | 500 V |
| サイドパネルを開く | No |
| 板厚 | 1 mm ... 2.5 mm |
| テストの指示 | X-, Y- and Z-axis |
| 記事の改訂 | 05 |
| 剥ぎ取り長さ | 10 mm ... 12 mm |
| 露出時間 | 30 s |
| 断面積AWG | 26 ... 12 (converted acc. to IEC) |
| 温度サイクル | 192 |
| 汚染度 | 3 |
| 寸法図 | |
| 断熱材 | PA |
| ポジション数 | 14 |
| 試験力設定点 | 1 N |
| 最大負荷電流 | 30 A (with 6 mm² conductor cross section, rigid) |
| 過電圧カテゴリー | III |
| 公称断面積 | 4 mm² |
| 接続数 | 28 |
| テスト電圧設定点 | 7.3 kV |
| 軸ごとのテスト期間 | 5 h |
| DINレール/固定サポート | NS 35 |
| 定格断面積AWG | 14 |
| 内部円筒ゲージ | A3 |
| 導体断面積は剛性 | 0.14 mm² ... 4 mm² |
| 周囲温度（アセンブリ） | -5 °C ... 70 °C |
| 導体断面積/重量 | 0.14 mm² / 0.2 kg |
| 方向ごとの衝撃数 | 3 |
| 周囲温度（作動） | -5 °C ... 70 °C |
| 導体断面積が柔軟 | 0.14 mm² ... 4 mm² |
| 標準に準拠した接続 | IEC 60947-7-1 |
| 要件温度上昇試験 | Increase in temperature ≤ 45 K |
| 短時間耐電流 4 mm² | 0.15 kA |
| 導体断面積、剛性 [AWG] | 24 ... 12 (converted acc. to IEC) |
| 短時間耐電流 2.5 mm² | 0.15 kA |
| UL 94準拠の難燃性評価 | V0 |
| 煙ガス毒性 NFPA 130 (SMP 800C) | passed |
| 周囲温度（保管/輸送） | -25 °C ... 60 °C (for a short time, not exceeding 24 h, -60 °C to +70 °C) |
| フレキシブル導体断面積[AWG] | 26 ... 12 (converted acc. to IEC) |
| 許容湿度（保管/輸送） | 30 % ... 70 % |
| 表面燃焼性 NFPA 130 (ASTM E 162) | passed |
| 寒冷地における静的断熱材の適用 | -60 °C |
| 公称条件での最大消費電力 | 1.02 W |
| 熱量測定による発熱量NFPA 130（ASTM E 1354） | 27,5 MJ/kg |
| 鉄道車両の防火（DIN EN 45545-2）R22 | HL 1 - HL 3 |
| 鉄道車両の防火（DIN EN 45545-2）R23 | HL 1 - HL 3 |
| 鉄道車両の防火（DIN EN 45545-2）R24 | HL 1 - HL 3 |
| 鉄道車両の防火（DIN EN 45545-2）R26 | HL 1 - HL 3 |
| 煙の比光学密度 NFPA 130 (ASTM E 662) | passed |
| フレキシブル導体断面（プラスチックスリーブ付きフェルール） | 0.14 mm² ... 2.5 mm² |
| 相対断熱材温度指数（電気、UL 746 B） | 130 °C |
| 導体断面フレキシブル（プラスチックスリーブなしのフェルール） | 0.14 mm² ... 2.5 mm² |
| 断熱材の温度指数（DIN EN 60216-1（VDE 0304-21）） | 125 °C |
| 同じ断面積の2本の導体、フレキシブル、プラスチックスリーブ付きツインフェルール付き | 0.5 mm² ... 0.5 mm² |
製品説明
Feed-through connector, connection type: Push-in connection, number of poles: 14, charging current: 30 A, cross-section: 0.14 mm² - 4 mm², AWG 26 - 12, conductor connection direction with respect to t
主な機能
- 産業グレードの品質
- RoHS準拠
- CE認証取得
- 1年保証
