PT 5-HF-24DC-ST

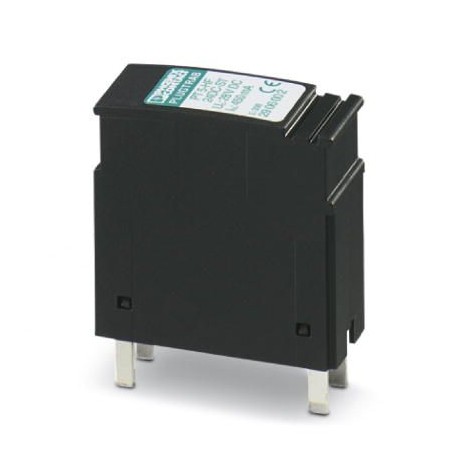

PT 5-HF-24DC-ST 2906002 PHOENIX CONTACT Surge protection device
$0.00米ドル
4364 在庫あり
主な仕様
GTIN:4055626013398
注記:Made to Order (non-returnable)
注文キー:2906002
（一般的な）:≤ 50 V (C3 - 25 A with PT 2X2-BE)
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4055626013398 |
| 注記 | Made to Order (non-returnable) |
| 注文キー | 2906002 |
| （一般的な） | ≤ 50 V (C3 - 25 A with PT 2X2-BE) |
| カタログページ | Page 160 (C-4-2017) |
| 梱包単位 | 1 pc |
| 原産国 | DE (Germany) |
| 関税番号 | 85363010 |
| 高度（寸法） | ≤ 2000 m |
| 定格電流（一般） | 450 mA (45°C) |
| タイプ（周囲条件） | Male |
| 色（周囲条件） | black |
| 深さ（主要な商業データ） | 52 mm |
| 幅（主要商業データ） | 17.7 mm |
| （基準および規制） | No hazardous substances above threshold values |
| 高さ（主要商業データ） | 45 mm |
| 公称電圧 UN（一般） | 24 V DC |
| 容量（ライン間）（一般） | typ. 23 pF |
| 残留電流IPE（一般） | ≤ 5 µA (with PT 2X2-BE) |
| 直列抵抗（一般） | 2.2 Ω ±10 % |
| VDE要件クラス（一般） | C1 |
| 保護等級（寸法） | IP20 |
| IEC試験分類（一般） | C1 |
| ネジ山（保護回路） | M3 |
| ストリップ長さ（接続データ） | 8 mm |
| （接続、等電位結合） | IEC 61643-21/A2 2012 |
| 入力減衰aE、対称（一般） | typ. 0.3 dB (≤ 13 MHz/100 Ω) |
| 最大必要バックアップヒューズ（一般） | 500 mA (T) |
| 1個あたりの重量（梱包を除く） | 22.050 g |
| ハウジング材質（周囲条件） | PA 6.6 |
| 応答時間 tA(ライン-ライン) (一般) | ≤ 500 ns |
| 被覆剥き長さ（保護回路） | 8 mm |
| 中国RoHS（規格と規制） | Environmentally friendly use period: unlimited = EFUP-e |
| 接続方法（保護回路） | Screw connection (in connection with the base element) |
| 応答時間 tA(ライン-アース) (一般) | ≤ 500 ns |
| 締め付けトルク（保護回路） | 0.8 Nm |
| 最大連続電圧UC（一般） | 28 V DC |
| 作用方向（周囲条件） | Line-Line & Line-Signal Ground/Shield & optional Signal Ground/Shield-Earth Ground |
| ポジション数（周囲条件） | 5 |
| 周囲温度（動作）（寸法） | -40 °C ... 85 °C |
| 動作有効電流 ICat UC (一般) | ≤ 5 µA |
| 導体断面積AWG（保護回路） | 24 ... 12 |
| 電圧保護レベルアップ（ライン間）（一般） | ≤ 150 V (C1 - 1 kV/500 A) |
| 電圧保護レベルアップ（ライン-アース間）（一般） | ≤ 150 V (C1 - 1 kV/500 A) |
| 導体断面積 AWG 最大 (接続データ) | 12 |
| 導体断面積AWG最小（接続データ） | 24 |
| 導体断面積（保護回路） | 0.2 mm² ... 4 mm² |
| パルス放電電流 Iimp(10/350) µs (一般) | 2.5 kA (with PT 2X2-BE) |
| 総放電電流 Itotal(8/20) µs (一般) | 20 kA |
| 導体断面積（最大実線）（接続データ） | 4 mm² |
| 導体断面積（最小）（接続データ） | 0.2 mm² |
| 導体断面積がフレキシブル（保護回路） | 0.2 mm² ... 2.5 mm² |
| 導体断面積最大可とう性（接続データ） | 2.5 mm² |
| 導体断面積（フレキシブル）最小値（接続データ） | 0.2 mm² |
| 電圧保護レベルアップ（ライン-信号グランド間）（一般） | ≤ 150 V (C1 - 1 kV/500 A) |
| UL 94（周囲条件）に準拠した難燃性評価 | V-0 |
| 公称放電電流 In(8/20) µs (線間) (一般) | 10 kA |
| 規格・仕様（接続、等電位接続） | EN 61643-21/A2 2013 |
| カットオフ周波数 fg (3 dB)、100 オームシステムにおける対称 (一般) | typ. 70 MHz |
| 公称放電電流 In(8/20) µs (ライン-アース間) (一般) | 10 kA (with PT 2X2+F-BE) |
| 公称パルス電流 Ian (10/1000) µs (線間) (一般) | 25 A |
製品説明
PT plug-in protection with AF protection circuit for 4 signal conductors. Rated voltage: 24 V DC
