PT 6-T P/P HV

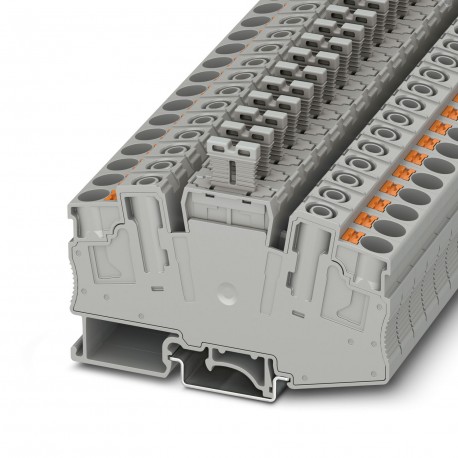

PT 6-T P/P HV 1028589 PHOENIX CONTACT Terminal interruptible, rated voltage: 1000 V, nominal current: 32 A, ..
$0.00米ドル
4591 在庫あり
主な仕様
:You can check the rated current and the maximum load current on the rating curve.
深さ:63.1 mm
幅:10.2 mm
色:grey (RAL 7042)
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| You can check the rated current and the maximum load current on the rating curve. | |
| 深さ | 63.1 mm |
| 幅 | 10.2 mm |
| 色 | grey (RAL 7042) |
| 身長 | 91 mm |
| 結果 | Approved Test |
| スペクトラム | Category 2 durability test, on the bogie |
| ASDレベル | 6.12 (m/s²)²/Hz |
| 潜在的 | 1 |
| 回転 | 135 |
| 頻度 | f1= 5 Hz to f2= 250 Hz |
| 男性ゲージ | A5 |
| ショックタイプ | Semi-sinusoid |
| 観察 | In the overhead connection, the user must ensure that the necessary sections to surfaces that conduct electricity are met. |
| 剥離長さ | 10 mm ... 12 mm |
| プラグサイクル | 250 |
| 加速度 | 3.12g |
| 製品タイプ | Sectional terminal block |
| オープンサイドウォール | No |
| 記事レビュー | 03 |
| NS 32の深さ | 69.3 mm |
| 行数 | 1 |
| 製品ファミリー | PT |
| 回転速度 | 10 r.p.m. |
| サージカテゴリー | Iii |
| 名目セクション | 6 mm² |
| 公称電流 | 32 A |
| 公称電圧 | 1000 V |
| テストの指示 | X, Y, and Z axes |
| パフォーマンス時間 | 30 sec |
| 取り付けタイプ | NS 35/7.5 |
| NS 35/15の深さ | 71.8 mm |
| NS 35/7.5の深さ | 64.3 mm |
| 温度サイクル | 192 |
| テスト仕様 | DIN EN 50155 (VDE 0115-200):2018-05 |
| 汚染度 | 3 |
| 断熱材 | PA |
| レール/固定面 | NS 32/NS 35 |
| AWG導体セクション | 20 ... 8 (Converted according to IEC) |
| 墜落の持続時間 | 18 ms |
| 接続数 | 2 |
| 軸ごとのテスト期間 | 5 h |
| 剛性導体セクション | 0.5 mm² ... 10 mm² |
| 導体断面/重量 | 0.5 mm2/0.3 kg |
| 加熱試験要件 | Temperature rise ≤ 45 K |
| 最大充電電流 | 32 A (with rigid 10 mm² cable cross-section) |
| 公称値 試験力 | 5 N |
| 絶縁材料グループ | I |
| フレキシブル導体部 | 0.5 mm² ... 10 mm² |
| 試験電圧公称値 | 9.8 kV |
| 周囲温度（ドライブ） | -5 °C ... 70 °C |
| フレキシブルワイヤセクション[AWG] | 20 ... 8 (Converted according to IEC) |
| 周囲温度（サービス） | -60 °C ... 110 °C (Operating temperature range incl. self-heating, max. short-term operating temperature; see RTI Elec.) |
| 標準準拠の接続 | IEC 60947-7-1 |
| 周囲温度（取り付け） | -5 °C ... 70 °C |
| 過渡電圧の寸法決定 | 8 kV |
| フロアあたりの接続数 | 2 |
| ステアリングあたりの衝突回数 | 3 |
| 許容空気湿度（サービス） | 20 % ... 90 % |
| UL 94準拠の難燃性クラス | V0 |
| NFPA 130 排気ガス毒性（SMP 800C） | approved |
| 許容短時間電流 4 mm² | 0.48 kA |
| 保冷材の静的使用 | -60 °C |
| 周囲温度（保管/輸送） | -25 °C ... 60 °C (for a short time, no more than 24 hours, -60 °C to +70 °C) |
| 許容空気湿度（保管/輸送） | 30 % ... 70 % |
| NFPA 130表面の可燃性（ASTM E 162） | approved |
| 公称条件での最大消費電力 | 1.31 W |
| 熱放射熱量計 NFPA 130 (ASTM E 1354) | 28 MJ/kg |
| フレキシブルケーブル部（プラスチックスリーブ付きつま先キャップ） | 0.5 mm² ... 10 mm² |
| 鉄道車両の防火（DIN EN 45545-2）R22 | HL 1 - HL 3 |
| 鉄道車両の防火（DIN EN 45545-2）R23 | HL 1 - HL 3 |
| 鉄道車両の防火（DIN EN 45545-2）R24 | HL 1 - HL 3 |
| 鉄道車両の防火（DIN EN 45545-2）R26 | HL 1 - HL 3 |
| フレキシブルケーブル部（プラスチックスリーブなしのつま先キャップ） | 0.5 mm² ... 10 mm² |
| NFPA 130 特定の光学的排気ガス密度（ASTM E 662） | approved |
| 相対絶縁材料温度指数（電気、UL 746 B） | 130 °C |
| 同じ断面を持つ2本の導体、プラスチックスリーブ付きのTWINつま先キャップで柔軟 | 0.5 mm² ... 2.5 mm² If TWIN bushings are used, we recommend a minimum standard bushing length of 13 mm. |
製品説明
Interruptible terminal block, nominal voltage: 1000 V, nominal current: 32 A, connection type: Push-in connection, Dimensioning cross-section: 6 mm², cross-section: 0.5 mm² - 10 mm², mounting: NS 35/7
