PT-IQ-2X1+F-48DC-PT

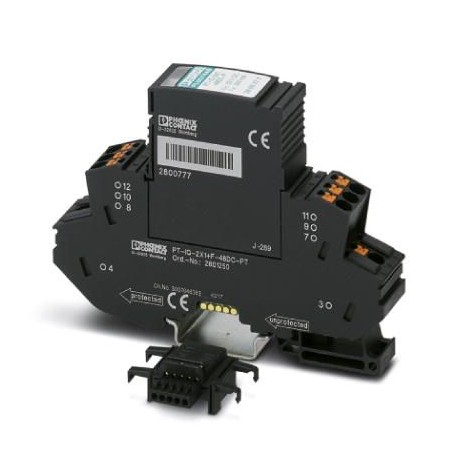

PT-IQ-2X1+F-48DC-PT 2801250 PHOENIX CONTACT Surge protection device
$0.00米ドル
4993 在庫あり
主な仕様
GTIN:4046356766333
注記:Made to Order (non-returnable)
注文キー:2801250
カタログページ:Page 111 (C-4-2017)
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4046356766333 |
| 注記 | Made to Order (non-returnable) |
| 注文キー | 2801250 |
| カタログページ | Page 111 (C-4-2017) |
| 梱包単位 | 1 pc |
| 原産国 | DE (Germany) |
| 関税番号 | 85363030 |
| 高度（寸法） | ≤ 4000 m (amsl (above mean sea level)) |
| タイプ（周囲条件） | DIN rail module, two-section, divisible |
| （追加説明） | D1 - 2,5 kA |
| 色（周囲条件） | jet black RAL 9005 |
| 深さ（主要な商業データ） | 77.5 mm (incl. DIN rail 7.5 mm) |
| 幅（主要商業データ） | 17.7 mm |
| （リモート表示接点） | EN 61000-6-2 2005 |
| 高さ（主要商業データ） | 109.3 mm |
| 保護等級（寸法） | IP20 |
| 取り付けタイプ（周囲条件） | DIN rail: 35 mm |
| 接続方法（接続データ） | DIN rail NS35 |
| 1個あたりの重量（梱包を除く） | 111.500 g |
| ハウジング材質（周囲条件） | PA 6.6 |
| 被覆剥き長さ（保護回路） | 10 mm |
| 接続方法（保護回路） | Push-in connection |
| 水平ピッチ（主要商業データ） | 1 Div. |
| 定格電流（追加説明） | 300 mA |
| 作用方向（周囲条件） | Line-Line & Line-Signal Ground/Shield & optional Signal Ground/Shield-Earth Ground |
| 周囲温度（動作）（寸法） | -40 °C ... 70 °C |
| 公称電圧UN（追加説明） | 48 V DC |
| 残留電流IPE（追加説明） | ≤ 1 µA |
| 直列抵抗（追加説明） | 1.2 Ω ±5 % |
| 導体断面積AWG（保護回路） | 24 ... 12 |
| IEC試験分類（追加説明） | C1 |
| 導体断面積（保護回路） | 0.2 mm² ... 4 mm² |
| 周囲温度（保管/輸送）（寸法） | -40 °C ... 85 °C |
| 最大必要バックアップヒューズ（追加説明） | 315 mA (FF) |
| 規格・仕様（リモート表示接点） | IEC 61643-21 2000 + A1:2008 + A2:2012 |
| 導体断面積がフレキシブル（保護回路） | 0.2 mm² ... 2.5 mm² |
| 入力減衰aE、非対称（追加説明） | typ. 0.3 dB (≤ 530 kHz / 150 Ω) |
| 容量（ライン-信号グランド間）（追加説明） | typ. 1.5 nF |
| 応答時間 tA(ライン-アース) (追加説明) | ≤ 100 ns |
| スイッチング機能（接続、等電位ボンディング） | via DIN rail connector |
| 最大連続電圧UC（追加説明） | 53 V DC |
| パルスリセット時間（ライン-アース間）（追加説明） | ≤ 250 ms |
| サージ保護障害メッセージ（追加説明） | Optical, multi-stage |
| インパルス耐久性（線間-アース間）（追加説明） | C1 - 1 kV/500 A |
| UL 94（周囲条件）に準拠した難燃性評価 | V-0 |
| 動作有効電流 ICat UC (追加説明) | ≤ 6 µA (per path) |
| パルスリセット時間（ライン-信号グランド間）（追加説明） | ≤ 1500 ms |
| 応答時間 tA (ライン-信号グランド) (追加説明) | ≤ 1 ns |
| インパルス耐性（ライン-信号グランド間）（追加説明） | C1 - 1 kV/500 A |
| 電圧保護レベルアップ（ライン-アース間）（追加説明） | ≤ 750 V (C1 - 1 kV/500 A) |
| 総放電電流 Itotal(8/20) µs (追加説明) | 20 kA |
| 電圧保護レベルアップ（ライン-信号グランド間）（追加説明） | ≤ 105 V (C1 - 1 kV/500 A) |
| 電圧保護レベル 接地（ラインアース間）（追加説明） | ≤ 200 V (C2 - 10 kV / 5 kA) |
| 公称放電電流 In(8/20) µs (ライン-アース間) (追加説明) | 10 kA |
| パルス放電電流 Iimp(10/350) µs (線-アース間) (追加説明) | 2.5 kA |
| 150Ωシステムにおけるカットオフ周波数fg（3dB）、非対称（GND）（追加説明） | typ. 1.9 MHz |
| 公称放電電流 In(8/20) µs (コア-信号グランド間) (追加説明) | 10 kA |
製品説明
Surge protection, consisting of plug-in protection and base element, with multi-level status and diagnostic indication in module for two signal conductors with joint reference potential. Indir groundi
