PT-IQ-5-HF+F-12DC-UT

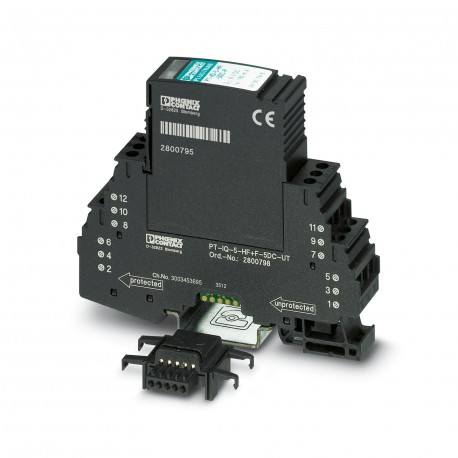

PT-IQ-5-HF+F-12DC-UT 2800801 PHOENIX CONTACT Surge protection device
$0.00米ドル
3523 在庫あり
主な仕様
:C2
注記:Remote signaling as well as the power supply of the DIN rail connector are established by snapping the module into place on the DIN rail connector.
タイプ:DIN rail module, two-section, divisible
色:black (RAL 9005)
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| C2 | |
| 注記 | Remote signaling as well as the power supply of the DIN rail connector are established by snapping the module into place on the DIN rail connector. |
| タイプ | DIN rail module, two-section, divisible |
| 色 | black (RAL 9005) |
| 深さ | 77.5 mm (incl. DIN rail 7.5 mm) |
| 幅 | 17.7 mm |
| 身長 | 91 mm |
| 高度 | ≤ 4000 m (amsl) |
| 製品タイプ | Surge protection for information technology |
| ねじ山 | M3 |
| 取り付けタイプ | DIN rail: 35 mm |
| 定格電流 | 600 mA (40 °C) |
| 製品ファミリー | PLUGTRAB IQ |
| サイドパネルを開く | No |
| 記事の改訂 | 05 |
| 水平ピッチ | 1 Div. |
| ハウジング材質 | PA 6.6 |
| 汚染度 | 2 |
| 接続方法 | Screw connection |
| 締め付けトルク | 0.5 Nm |
| 公称電圧UN | 12 V DC |
| 伝送速度 | 90 Mpbs |
| 寸法図 | |
| 行動の方向 | Line-Line & Line-Signal Ground/Shield & optional Signal Ground/Shield-Earth Ground |
| パスあたりの抵抗 | 1.2 Ω ±5 % |
| 容量（コア-コア） | typ. 30 pF |
| 保護の程度 | IP20 |
| 過電圧カテゴリー | III |
| 残留電流IPE | ≤ 10 µA (per path) |
| 規格・規制 | IEC 60664-1 |
| IEC試験分類 | C1 |
| 規格/仕様 | IEC 61643-21 |
| 入力減衰aE、sym。 | typ. 0.3 dB (≤ 10 MHz/150 Ω) |
| 最大必要バックアップヒューズ | 600 mA (FF) |
| 導体断面積 AWG | 24 ... 12 |
| 入力減衰 aE、非対称。 | typ. 0.3 dB (≤ 10 MHz/150 Ω) |
| 応答時間 tA(ライン-ライン) | ≤ 1 ns |
| 容量（ライン-信号グランド） | typ. 30 pF |
| パルスリセット時間（ライン間） | ≤ 15 ms |
| 応答時間 tA(ライン-アース) | ≤ 100 ns |
| 導体断面積は剛性 | 0.2 mm² ... 4 mm² |
| 最大連続電圧UC | 15 V DC |
| パルスリセット時間（ライン-アース間） | ≤ 15 ms |
| インパルス耐久性（ライン-ライン） | C1 - 1 kV / 500 A |
| サージ保護障害メッセージ | Optical, multi-stage |
| 周囲温度（動作） | -40 °C ... 70 °C |
| インパルス耐久性（ライン-アース間） | C1 - 1 kV / 500 A |
| 導体断面積が柔軟 | 0.2 mm² ... 2.5 mm² |
| 許容湿度（動作） | 5 % ... 95 % |
| 動作有効電流 ICat UC | ≤ 100 µA (per path) |
| 応答時間 tA(ライン-信号グランド) | ≤ 1 ns |
| パルスリセット時間（ライン-信号グランド） | ≤ 15 ms |
| UL 94準拠の難燃性評価 | V-0 |
| インパルス耐久性（ライン-信号グランド） | C1 - 1 kV / 500 A |
| 電圧保護レベルアップ（ライン間） | ≤ 100 V (C1 - 1 kV / 500 A) |
| 周囲温度（保管/輸送） | -40 °C ... 85 °C |
| 電圧保護レベルアップ（ライン-アース間） | ≤ 730 V (C1 - 1 kV / 500 A) |
| 総放電電流 Itotal(8/20) µs | 20 kA |
| 電圧保護レベル 垂直（ライン間） | ≤ 55 V (C1 - 1 kV / 500 A) |
| 電圧保護レベルアップ（ライン-信号グランド間） | ≤ 100 V (C1 - 1 kV / 500 A) |
| 公称放電電流 In(8/20) µs (線間) | 10 kA |
| カットオフ周波数 fg (3 dB)、150 Ωシステムにおける対称 | typ. 60 MHz |
| 公称放電電流 In(8/20) µs (ライン-グランド間) | 10 kA |
| 電圧保護レベルアップスタティック（ライン-信号グランド） | ≤ 55 V (C1 - 1 kV / 500 A) |
| パルス放電電流 Iimp(10/350) µs (ライン-アース間) | 2.5 kA |
| カットオフ周波数 fg (3 dB)、非対称 (信号グランド)、150 Ω システム | typ. 60 MHz |
製品説明
Surge protection, consisting of plug-in protection and base element, with multi-level diagnostic and status indication integrated into a module for five signal conductors. For HF applications and tele
主な機能
- 産業グレードの品質
- RoHS準拠
- CE認証取得
- 1年保証
