PT-IQ-PTB-PT

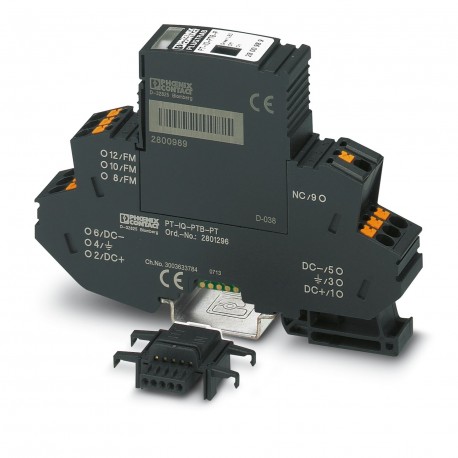

PT-IQ-PTB-PT 2801296 PHOENIX CONTACT Supply and remote module
$0.00米ドル
4865 在庫あり
主な仕様
GTIN:4046356766760
注文キー:2801296
カタログページ:Page 96 (C-4-2017)
梱包単位:1 pc
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4046356766760 |
| 注文キー | 2801296 |
| カタログページ | Page 96 (C-4-2017) |
| 梱包単位 | 1 pc |
| 注記（一般） | Remote signaling as well as the power supply of the DIN rail connector are established by snapping the module into place on the DIN rail connector. |
| 原産国 | DE (Germany) |
| 関税番号 | 85363030 |
| 高度（寸法） | ≤ 4000 m (amsl (above mean sea level)) |
| タイプ（周囲条件） | DIN rail module, two-section, divisible |
| 色（周囲条件） | jet black RAL 9005 |
| 深さ（主要な商業データ） | 77.5 mm (incl. DIN rail 7.5 mm) |
| 幅（主要商業データ） | 17.7 mm |
| （リモート表示接点） | max. 160 mA (20 V DC) |
| 高さ（主要商業データ） | 109.3 mm |
| 保護等級（寸法） | IP20 |
| 取り付けタイプ（周囲条件） | DIN rail: 35 mm |
| 接続方法（接続データ） | DIN rail NS35 |
| 1個あたりの重量（梱包を除く） | 117.600 g |
| ハウジング材質（周囲条件） | PA 6.6 |
| 被覆剥き長さ（保護回路） | 10 mm |
| 接続方法（保護回路） | Push-in connection |
| 水平ピッチ（主要商業データ） | 1 Div. |
| 定格電流（リモート表示接点） | max. 130 mA (24 V DC) |
| 周囲温度（動作）（寸法） | -40 °C ... 70 °C |
| （供給状態表示/遠隔信号） | EN 60950-1 2006 + A2:2013 |
| 動作電圧（リモート表示接点） | 20 V DC ... 30 V DC |
| 導体断面積AWG（保護回路） | 24 ... 12 |
| 導体断面積（保護回路） | 0.2 mm² ... 4 mm² |
| 周囲温度（保管/輸送）（寸法） | -40 °C ... 85 °C |
| ストリップ長さ（接続、等電位接続） | 10 mm |
| 導体断面積がフレキシブル（保護回路） | 0.2 mm² ... 2.5 mm² |
| 接続方法（接続、等電位接続） | Push-in connection |
| 最大必要バックアップヒューズ（リモート表示接点） | 500 mA (T) |
| スイッチング機能（接続、等電位ボンディング） | 2x N/C contacts |
| サージ保護障害メッセージ（追加説明） | Optical, multi-stage remote indication contact |
| UL 94（周囲条件）に準拠した難燃性評価 | V-0 |
| 導体断面積AWG（接続、等電位接続） | 24 ... 12 |
| 導体断面実線（接続、等電位結合） | 0.2 mm² ... 4 mm² |
| 導体断面積が柔軟（接続、等電位接続） | 0.2 mm² ... 2.5 mm² |
| 規格・仕様（供給状態表示・遠隔信号） | EN 61000-6-2 2005 |
| 並列に取り付け可能なサージ保護モジュールの数（リモート表示接点） | 28 (32 °C) |
製品説明
Module for potential-free multi-level remote power supply and indication of connected surge protection modules.
主な機能
- 産業グレードの品質
- RoHS準拠
- CE認証取得
- 1年保証
