PTCB E1 24DC/1-3A NO

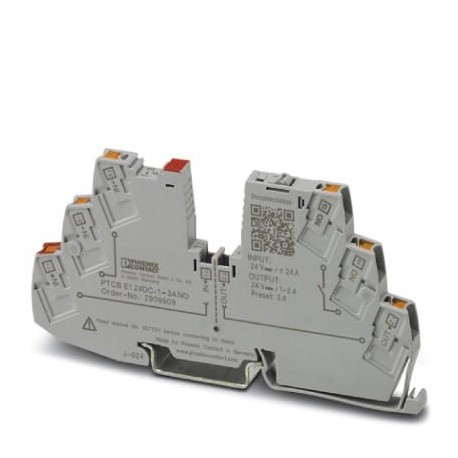

PTCB E1 24DC/1-3A NO 2909909 PHOENIX CONTACT Electronic device circuit breaker
$0.00米ドル
4757 在庫あり
主な仕様
GTIN:4055626408767
注文キー:2909909
（一般的な）:≤ 27 V DC (inactive)
梱包単位:1 pc
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4055626408767 |
| 注文キー | 2909909 |
| （一般的な） | ≤ 27 V DC (inactive) |
| 梱包単位 | 1 pc |
| （寸法） | 59.6 Hz … 150 Hz (Acceleration 5g; in accordance with IEC 60068-2-6, Test Fc) |
| 原産国 | DE (Germany) |
| （接続データ） | UL 1310 Class 2 Power Units |
| ヒューズタイプ（一般） | electronic |
| 関税番号 | 85363010 |
| 効率（一般） | > 99 % |
| 高度（寸法） | ≤ 2000 m (amsl (above mean sea level)) |
| 電圧降下（一般） | 0.06 V (at 2 A) |
| 定格電圧（一般） | 24 V DC |
| トリッピング法（一般） | E (electronic) |
| タイプ（周囲条件） | DIN rail module, one-piece |
| 色（周囲条件） | traffic grey A RAL 7042 |
| 湿度試験（寸法） | 96 h, 95% RH, 40°C |
| 定格電流IN（一般） | 24 A DC (Total current input) |
| 深さ（主要な商業データ） | 55.6 mm |
| フェイルセーフ要素（一般） | 4 A DC |
| 動作電圧（一般） | 18 V DC ... 27.5 V DC |
| 消費電力（一般） | typ. 0.3 W (No-load operation) |
| 幅（主要商業データ） | 6.2 mm |
| 高さ（主要商業データ） | 105.8 mm |
| 絶縁強度（一般） | max. 35 V DC (Load circuit) |
| フィードバック抵抗（一般） | max. 35 V DC |
| 定格サージ電圧（一般） | 0.5 kV |
| 必要なバックアップヒューズ（一般） | not required, integrated failsafe element |
| 衝撃（動作）（寸法） | 30g (IEC 60068-2-27, Test Ea) |
| 温度ディレーティング（一般） | 21 A (Total current at 60°C) |
| 測定許容差I（一般） | ± 15 % |
| 接続名（電気データ） | Remote indication circuit |
| 保護等級（寸法） | IP20 |
| 取り付けタイプ（周囲条件） | DIN rail: 35 mm |
| ストリップ長さ（電気データ） | 10 mm |
| 振動（動作）（寸法） | 10 Hz ... 59.6 Hz (Amplitude ±0.35 mm; in accordance with IEC 60068-2-6, Test Fc) |
| 閉回路電流 I0 (一般) | typ. 12 mA |
| MTBF（IEC 61709、SN 29500）（一般） | 28571428 h (at 25°C with 21% load) |
| モジュール初期化時間（一般） | 1 s |
| シャットダウン時負荷回路（一般） | ≤ 10 ms (for short circuit > 2.0 x IN) |
| スイッチング機能（電気データ） | N/O contact |
| 1個あたりの重量（梱包を除く） | 27.580 g |
| 保護等級（周囲条件） | III |
| DC動作電流（電気データ） | 100 mA DC |
| DC動作電圧（電気データ） | 0 V DC ... 30 V DC |
| REACh SVHC（基準と規制） | Lead 7439-92-1 |
| ポジション数（周囲条件） | 1 |
| 規格・仕様（接続データ） | EN 61000-6-2 |
| 接続名（リモート表示接点） | Main circuit OUT |
| 最大容量負荷回路（一般） | 20000 µF (Depending on the current setting and the short-circuit current available) |
| 周囲温度（動作）（寸法） | -25 °C ... 60 °C |
| ストリップ長さ（リモート表示接点） | 10 mm |
| 低電圧シャットダウン負荷回路（一般） | ≤ 17.8 V DC (active) |
| 導体断面積 AWG (電気データ) | 24 ... 14 |
| 接続方法（リモート表示接点） | Push-in connection |
| サージ電圧遮断負荷回路（一般） | ≥ 27.5 V DC (active) |
| 導体断面積（電気データ） | 0.2 mm² ... 4 mm² |
| 周囲温度（保管/輸送）（寸法） | -40 °C ... 70 °C |
| チャンネルをオフにした後の待機時間（一般） | 5 s (at overload / short circuit) |
| 導体断面積 AWG（リモート表示接点） | 24 ... 12 |
| 導体断面積（リモート表示接点） | 0.2 mm² ... 4 mm² |
| UL 94（周囲条件）に準拠した難燃性評価 | V-0 |
| 導体断面積、フレキシブル、フェルール付き、プラスチックスリーブ付き（電気データ） | 0.2 mm² ... 2.5 mm² |
| 導体断面積はフレキシブル、フェルール付き、プラスチックスリーブなし（電気データ） | 0.2 mm² ... 2.5 mm² |
| 導体断面積、フレキシブル、フェルール付き、プラスチックスリーブ付き（リモート表示接点） | 0.2 mm² ... 2.5 mm² |
| 導体断面はフレキシブル、フェルール付き、プラスチックスリーブなし（リモート表示接点） | 0.2 mm² ... 2.5 mm² |
製品説明
1-channel electronic switch for equipment protection to protect consumers in 24 V DC in case of overload and short circuit. Easy potential distribution with the components of the CLIPLINE complete ter
