PTCM 0,5/ 3-P-2,5 WH

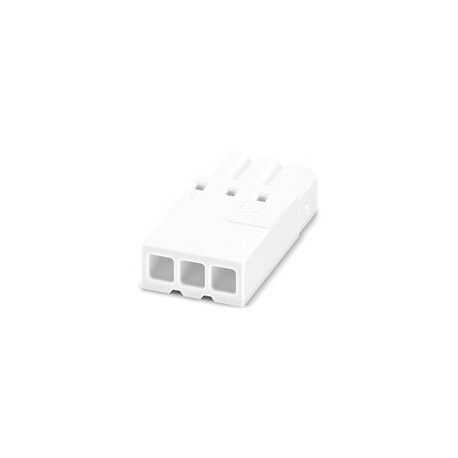

PTCM 0,5/ 3-P-2,5 WH 1217835 PHOENIX CONTACT Connector for printed circuit board, nominal section: 0.75 mm²,..
$0.28米ドル
35764 在庫あり
主な仕様
ステップ:2.5 mm
結果:Approved Test
幅 [w]:8.3 mm
高さ [h]:3.9 mm
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| ステップ | 2.5 mm |
| 結果 | Approved Test |
| 幅 [w] | 8.3 mm |
| 高さ [h] | 3.9 mm |
| 長さ [l] | 16.2 mm |
| 剥離長さ | 4.1 mm ... 4.5 mm |
| プラグサイクル | 25 |
| 製品ライン | COMBICON Connectors XS |
| 製品タイプ | Printed Circuit Board Connector |
| 行数 | 1 |
| 製品ファミリー | PTCM 0.5/.. -P |
| カラー（ハウジング） | White (9010) |
| 接続タイプ | Crimp connection |
| 名目セクション | 0.75 mm² |
| 極数 | 3 |
| コネクタシステム | COMBICON PTSM |
| サイクル数 | 25 |
| 包装の種類 | Boxed Packaging |
| 接触抵抗 | 3.2 mΩ |
| 公称電流IN | 6 A |
| 公称電圧UN | 160 V |
| テスト仕様 | DIN EN 60068-2-70:1996-07 |
| 汚染度 | 3 |
| 断熱材 | PA |
| AWG導体セクション | 26 ... 18 (Maximum outer diameter of insulation 1.9 mm) |
| 接触抵抗R1 | 3.2 mΩ |
| 接触抵抗R2 | 3.4 mΩ |
| プラグイン力約 | 3 N |
| 公称電圧（II/2） | 320 V |
| テストされた極の数 | 8 |
| サイジング電圧（III/3） | 160 V |
| 接点接続タイプ | Female |
| 絶縁材料グループ | I |
| IEC 60112に準拠したCTI | 600 |
| フレキシブル導体部 | 0.14 mm² ... 0.75 mm² (Maximum outer diameter of insulation 1.9 mm) |
| 寸法電圧（III/2） | 160 V |
| 周囲温度（サービス） | -40 °C ... 105 °C (depending on the rating curve) |
| 周囲温度（取り付け） | -5 °C ... 100 °C |
| 公称過渡電圧（II/2） | 2.5 kV |
| 絶縁電圧（II/2）の選定 | 320 V |
| 公称過渡電圧（III/2） | 2.5 kV |
| 公称過渡電圧（III/3） | 2.5 kV |
| 絶縁電圧（III/2）の選定 | 160 V |
| 絶縁電圧（III/3）の選定 | 160 V |
| 最小沿面距離線値（II/2） | 1.6 mm |
| 海面での耐えられる衝撃電圧 | 2.95 kV |
| 最小沿面距離線値（III/2） | 1.5 mm |
| 最小沿面距離線値（III/3） | 2 mm |
| 隣接極間の絶縁抵抗 | > 5 MΩ |
| 過渡電圧（II/2）の寸法決定 | 2.5 kV |
| UL 94準拠の難燃性クラス | V0 |
| ポール抜き差し時の電力約 | 2 N |
| 過渡電圧の測定（III/2） | 2.5 kV |
| 過渡電圧の測定（III/3） | 2.5 kV |
| 周囲温度（保管/輸送） | -40 °C ... 70 °C |
| 空気の相対湿度（保管/輸送） | 30 % ... 70 % |
| EN 60695-10-2に準拠したボール硬度試験温度 | 125 °C |
| 漏れ電流に対する耐性（DIN EN 60112（VDE 0303-11）） | CTI 600 |
| 空気絶縁距離の最小値 - 不均一電界（II/2） | 1.5 mm |
| 空気絶縁距離の最小値 - 不均一電界（III/2） | 1.5 mm |
| 空気絶縁距離の最小値 - 不均質電界（III/3） | 1.5 mm |
| 導体断面/導体タイプ/張力公称値/実効値 | 0.14 mm² / flexible / > 18 N |
| EN 60695-2-12に準拠したGWFI白熱フィラメントの可燃性番号 | 850 |
| EN 60695-2-13に準拠した白熱フィラメントの発火温度GWIT | 775 |
製品説明
PCB connector, nominal cross-section: 0.75 mm², colour: white, nominal current: 6 A, nominal voltage (III/2): 160 V, surface contacts: Tin, contact type: Female, number of rows: 1, number of poles: 3,
主な機能
- 産業グレードの品質
- RoHS準拠
- CE認証取得
- 1年保証
