PTFIX 10/18X4-G BK

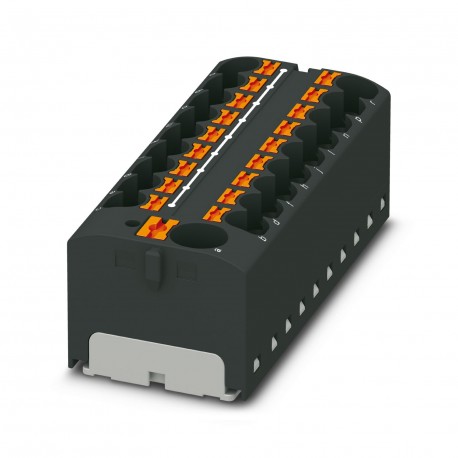

PTFIX 10/18X4-G BK 3274046 PHOENIX CONTACT Block for distribution, bridged internally, rated voltage: 450 V,..
$0.00米ドル
3018 在庫あり
主な仕様
:For power distribution applications, IEC 60364-4-43:2008, as amended + Corrigendum Ott. 2008 (DIN VDE 0100-430:2010-10) section 433.2 ff!
注記:The maximum load current of the individual connection points must not be exceeded.
色:black (RAL 9005)
深さ:22.7 mm
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| For power distribution applications, IEC 60364-4-43:2008, as amended + Corrigendum Ott. 2008 (DIN VDE 0100-430:2010-10) section 433.2 ff! | |
| 注記 | The maximum load current of the individual connection points must not be exceeded. |
| 色 | black (RAL 9005) |
| 深さ | 22.7 mm |
| 幅 | 64.8 mm |
| 結果 | Test passed |
| 身長 | 28.6 mm |
| 給餌 | Yes |
| スペクトラム | Category 2 Electrical Life Check, Trolley Mounted |
| ASDレベル | 6.12 (m/s²)²/Hz |
| 頻度 | f1= 5 Hz up to f2= 250 Hz |
| ゲージパッド | A3 |
| 潜在的 | 1 |
| ショックフォーム | Semi-sinusoidal |
| 加速度 | 3.12g |
| 製品タイプ | Distribution terminal |
| 取り付けタイプ | paste |
| 定格電流 | 32 A |
| 記事レビュー | 01 |
| 行数 | 1 |
| 開いた側壁 | no |
| ショック持続時間 | 18 ms |
| 公称電圧 | 450 V |
| テストの指示 | X, Y, and Z axis |
| AWGサイズセクション | 6 |
| テスト仕様 | DIN EN 50155 (VDE 0115-200):2018-05 |
| 汚染度 | 3 |
| 断熱材 | PA |
| 最大負荷電流 | 41 A |
| 過電圧カテゴリー | Iii |
| 公称断面積 | 4 mm² |
| 接続数 | 19 |
| インパルス電圧のサイジング | 6 kV |
| 車軸あたりのテスト時間 | 5 h |
| 申請期間 | 30 s |
| 断熱材グループ | The |
| 最大累積電流 | 63 A |
| 導体断面積AWG | 24 ... 10 (converted according to IEC) |
| 剛性導体断面 | 0.2 mm² ... 6 mm² |
| 標準準拠の接続 | IEC 60998-2-2 |
| 周囲温度（取り付け時） | -5 °C ... 70 °C |
| プランごとの接続数 | 19 |
| 方向ごとの衝撃数 | 3 |
| 周囲温度（動作時） | -35 °C ... 110 °C (Operating temperature range including self-heating, short-term maximum operating temperature cf. RTI Elec.) |
| 周囲温度（活性化） | -5 °C ... 70 °C |
| フレキシブル導体断面 | 0.2 mm² ... 4 mm² |
| 許容湿度（動作） | 20 % ... 90 % |
| NFPA 130 煙毒性（SMP 800C） | Exceeded |
| 単線導体断面積 [AWG] | 22 ... 10 (converted according to IEC) |
| 剥ぎ取る部分の長さ | 8 mm ... 10 mm |
| 冷静的断熱材インサート | -60 °C |
| フレキシブル導体断面積[AWG] | 24 ... 12 (converted according to IEC) |
| 周囲温度（保管/輸送） | -25 °C ... 60 °C (for short duration, no longer than 24 h, -60 °C to +70 °C) |
| UL 94準拠の可燃性クラス | V0 |
| 許容湿度（保管/輸送） | 30 % ... 70 % |
| 表面燃焼性 NFPA 130 (ASTM E 162) | Exceeded |
| 公称条件下での最大消費電力 | 1.02 W |
| 鉄道車両の防火（DIN EN 45545-2）R22 | HL 1 - HL 3 |
| 鉄道車両の防火（DIN EN 45545-2）R23 | HL 1 - HL 3 |
| 鉄道車両の防火（DIN EN 45545-2）R24 | HL 1 - HL 3 |
| 鉄道車両の防火（DIN EN 45545-2）R26 | HL 1 - HL 3 |
| NFPA 130 (ASTM E 662) 煙の比光学密度 | Exceeded |
| フレキシブル導体断面（プラスチックラグとカラー） | 0.2 mm² ... 4 mm² |
| 熱発生熱量計コーンNFPA 130（ASTM E 1354） | 28 MJ/kg |
| 断熱材相対温度指数（電気、UL 746 B） | 130 °C |
| フレキシブル導体断面（絶縁カラーなしのケーブルラグ） | 0.2 mm² ... 4 mm² |
| 断熱材の温度指数（DIN EN 60216-1（VDE 0304-21）） | 130 °C |
| プラスチックカラー付きツインフェルールを備えた、同一断面のフレキシブル導体2本 | 0.5 mm² ... 2.5 mm² |
| フレキシブル導体断面（プラスチックカラー付きTWINフェルールを備えた同一断面の2本の導体） | 0.5 mm² ... 2.5 mm² |
製品説明
Distribution block, internally bridged, nominal voltage: 450 V, nominal current: 32 A, number of connections: 19, connection type: Push-in connection, Branch, cross-section: 0.2 mm² - 6 mm², Push-in c
