PTFIX 10/18X4 GN

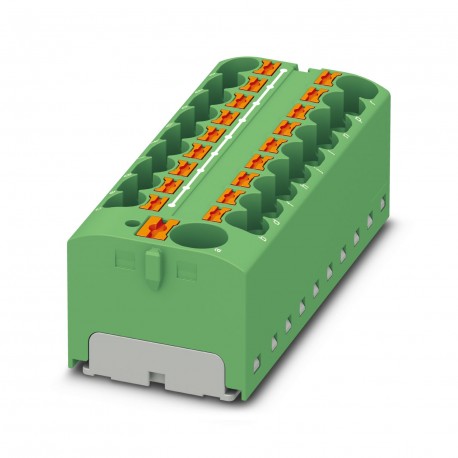

PTFIX 10/18X4 GN 3273908 PHOENIX CONTACT Block for distribution, rated voltage: 450 V, nominal current: 32 A..
$0.00米ドル
4651 在庫あり
主な仕様
:For power distribution applications, IEC 60364-4-43.2008; modified + corrigendum Okt. 2008 (DIN VDE 0100-430:2010-10) section 433.2 ff must be observed!
注記:The maximum load current of a single clamping unit must not be exceeded.
色:green (RAL 6021)
深さ:21.7 mm
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| For power distribution applications, IEC 60364-4-43.2008; modified + corrigendum Okt. 2008 (DIN VDE 0100-430:2010-10) section 433.2 ff must be observed! | |
| 注記 | The maximum load current of a single clamping unit must not be exceeded. |
| 色 | green (RAL 6021) |
| 深さ | 21.7 mm |
| 幅 | 64.8 mm |
| 身長 | 28.6 mm |
| 結果 | Test passed |
| スペクトラム | Service life test category 2, bogie-mounted |
| ASDレベル | 6.12 (m/s²)²/Hz |
| 頻度 | f1= 5 Hz to f2= 250 Hz |
| 潜在能力 | 1 |
| パルス形状 | Half-sine |
| 加速度 | 3.12g |
| 製品タイプ | Distributor terminal block |
| 取り付けタイプ | for snapping onto a DIN rail adapter |
| 仕様 | DIN EN 50155 (VDE 0115-200):2018-05 |
| 行数 | 1 |
| ショック持続時間 | 18 ms |
| 公称電流 | 32 A |
| 公称電圧 | 450 V |
| サイドパネルを開く | No |
| テストの指示 | X-, Y- and Z-axis |
| 記事の改訂 | 01 |
| サービス入口 | yes |
| 剥ぎ取り長さ | 10 mm ... 12 mm |
| 露出時間 | 30 s |
| 断面積AWG | 24 ... 10 (converted acc. to IEC) |
| 汚染度 | 3 |
| 断熱材 | PA |
| 定格サージ電圧 | 6 kV |
| 最大負荷電流 | 41 A |
| 過電圧カテゴリー | III |
| 最大合計電流 | 63 A |
| 公称断面積 | 4 mm² |
| 接続数 | 19 |
| 軸ごとのテスト期間 | 5 h |
| 定格断面積AWG | 12 |
| 絶縁材料グループ | I |
| 内部円筒ゲージ | A4 |
| 導体断面積は剛性 | 0.2 mm² ... 6 mm² |
| 周囲温度（アセンブリ） | -5 °C ... 70 °C |
| 方向ごとの衝撃数 | 3 |
| 周囲温度（作動） | -5 °C ... 70 °C |
| 周囲温度（動作） | -60 °C ... 110 °C (Operating temperature range incl. self-heating; for max. short-term operating temperature, see RTI Elec.) |
| レベルあたりの接続数 | 19 |
| 導体断面積が柔軟 | 0.2 mm² ... 4 mm² |
| 標準に準拠した接続 | IEC 60998-2-2 |
| 許容湿度（動作） | 20 % ... 90 % |
| 導体断面積、剛性 [AWG] | 20 ... 10 (converted acc. to IEC) |
| UL 94準拠の難燃性評価 | V0 |
| 煙ガス毒性 NFPA 130 (SMP 800C) | passed |
| 周囲温度（保管/輸送） | -25 °C ... 60 °C (for a short time, no longer than 24 h, -60°C to +70°C) |
| フレキシブル導体断面積[AWG] | 24 ... 12 (converted acc. to IEC) |
| 許容湿度（保管/輸送） | 30 % ... 70 % |
| 表面燃焼性 NFPA 130 (ASTM E 162) | passed |
| 寒冷地における静的断熱材の適用 | -60 °C |
| 公称条件での最大消費電力 | 1.02 W |
| 熱量測定による発熱量NFPA 130（ASTM E 1354） | 28 MJ/kg |
| 鉄道車両の防火（DIN EN 45545-2）R22 | HL 1 - HL 3 |
| 鉄道車両の防火（DIN EN 45545-2）R23 | HL 1 - HL 3 |
| 鉄道車両の防火（DIN EN 45545-2）R24 | HL 1 - HL 3 |
| 鉄道車両の防火（DIN EN 45545-2）R26 | HL 1 - HL 3 |
| 煙の比光学密度 NFPA 130 (ASTM E 662) | passed |
| フレキシブル導体断面（プラスチックスリーブ付きフェルール） | 0.2 mm² ... 4 mm² |
| 相対断熱材温度指数（電気、UL 746 B） | 130 °C |
| 導体断面フレキシブル（プラスチックスリーブなしのフェルール） | 0.2 mm² ... 4 mm² |
| 断熱材の温度指数（DIN EN 60216-1（VDE 0304-21）） | 130 °C |
| 同じ断面積の2本の導体、フレキシブル、プラスチックスリーブ付きツインフェルール付き | 0.5 mm² ... 1 mm² |
| 導体断面はフレキシブル（同じ断面の導体 2 本、TWIN フェルールとプラスチック スリーブ付き） | 0.5 mm² ... 4 mm² |
製品説明
Distribution block, rated voltage: 450 V, rated current: 32 A, number of connections: 19, connection type: Push-in connection, Branch, cross-section: 0.2 mm² - 6 mm², Push-in connection, Collective co
