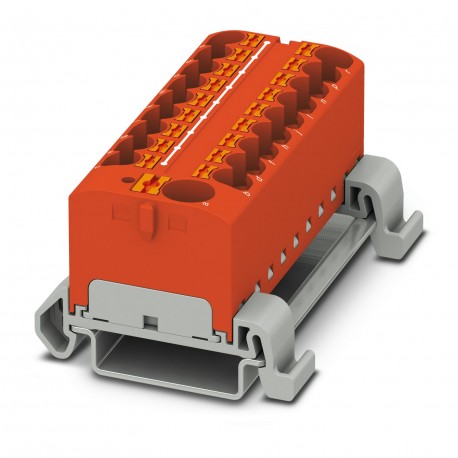

PTFIX 10/18X4-NS35A RD
PTFIX 10/18X4-NS35A RD 3273772 PHOENIX CONTACT Block for distribution, nominal voltage: 800 V, rated current..
$0.00米ドル
4905 在庫あり
主な仕様
:For applications for power distribution, IEC 60364-4-43:2008 must be observed, as amended + correction Oct. 2008 (DIN VDE 0100-430:2010-10) part 433.2 et seq.
幅:64.8 mm
色:red (RAL 3001)
身長:45.7 mm
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| For applications for power distribution, IEC 60364-4-43:2008 must be observed, as amended + correction Oct. 2008 (DIN VDE 0100-430:2010-10) part 433.2 et seq. | |
| 幅 | 64.8 mm |
| 色 | red (RAL 3001) |
| 身長 | 45.7 mm |
| 結果 | Approved Test |
| 給餌 | Yes |
| スペクトラム | Category 2 durability test, on the bogie |
| ASDレベル | 6.12 (m/s²)²/Hz |
| 潜在的 | 1 |
| 回転 | 135 |
| 頻度 | f1= 5 Hz to f2= 250 Hz |
| 男性ゲージ | A4 |
| ショックタイプ | Semi-sinusoid |
| 観察 | The maximum charging current of the various terminal points must not be exceeded. |
| 剥離長さ | 10 mm ... 12 mm |
| 加速度 | 3.12g |
| 製品タイプ | Distribution terminal |
| オープンサイドウォール | No |
| 記事レビュー | 01 |
| 行数 | 1 |
| 回転速度 | 10 r.p.m. |
| サージカテゴリー | Iii |
| 名目セクション | 4 mm² |
| 公称電流 | 32 A |
| 公称電圧 | 800 V |
| テストの指示 | X, Y, and Z axes |
| パフォーマンス時間 | 30 sec |
| 取り付けタイプ | NS 35/7.5 |
| AWGサイズセクション | 10 |
| NS 35/7.5の深さ | 30.9 mm |
| 温度サイクル | 192 |
| テスト仕様 | DIN EN 50155 (VDE 0115-200):2008-03 |
| 汚染度 | 3 |
| 断熱材 | PA |
| 最大合計電流 | 63 A |
| レール/固定面 | NS 35/NS 15 |
| AWG導体セクション | 24 ... 10 (Converted according to IEC) |
| 墜落の持続時間 | 18 ms |
| 接続数 | 19 |
| 軸ごとのテスト期間 | 5 h |
| 剛性導体セクション | 0.2 mm² ... 6 mm² |
| 導体断面/重量 | 0.5 mm2/0.3 kg |
| 加熱試験要件 | Temperature rise ≤ 45 K |
| 最大充電電流 | 57 A |
| 公称値 試験力 | 5 N |
| 硬質ワイヤ断面 [AWG] | 20 ... 10 (Converted according to IEC) |
| 絶縁材料グループ | I |
| フレキシブル導体部 | 0.2 mm² ... 4 mm² |
| 試験電圧公称値 | 9.8 kV |
| 周囲温度（ドライブ） | -5 °C ... 70 °C |
| フレキシブルワイヤセクション[AWG] | 24 ... 12 (Converted according to IEC) |
| 周囲温度（サービス） | -60 °C ... 110 °C (Operating temperature range incl. self-heating, max. short-term operating temperature; see RTI Elec.) |
| 標準準拠の接続 | IEC 60947-7-1 |
| 周囲温度（取り付け） | -5 °C ... 70 °C |
| 過渡電圧の寸法決定 | 6 kV |
| フロアあたりの接続数 | 19 |
| ステアリングあたりの衝突回数 | 3 |
| 許容空気湿度（サービス） | 20 % ... 90 % |
| UL 94準拠の難燃性クラス | V0 |
| 許容短時間電流 10 mm² | 1.2 kA |
| 保冷材の静的使用 | -60 °C |
| 周囲温度（保管/輸送） | -25°C ... 60 °C (For a short time, no more than 24 hours, from -60 °C to +70 °C) |
| 許容空気湿度（保管/輸送） | 30 % ... 70 % |
| 公称条件での最大消費電力 | 1.02 W |
| フレキシブルケーブル部（プラスチックスリーブ付きつま先キャップ） | 0.2 mm² ... 4 mm² |
| フレキシブルケーブル部（プラスチックスリーブなしのつま先キャップ） | 0.2 mm² ... 4 mm² |
| 相対絶縁材料温度指数（電気、UL 746 B） | 125 °C |
| 断熱材の温度指数（DIN EN 60216-1（VDE 0304-21）） | 125 °C |
| 同じ断面を持つ2本の導体、プラスチックスリーブ付きのTWINつま先キャップで柔軟 | 0.5 mm² ... 1 mm² |
| フレキシブル ケーブル セクション (プラスチック スリーブ付き TWIN フェルールを備えた同じセクションの 2 つの導体) | 0.5 mm² ... 4 mm² |
製品説明
Distribution block, nominal voltage: 800 V, nominal current: 32 A, number of connections: 19, connection type: Push-in connection, Branch, cross-section: 0.2 mm² - 6 mm², Push-in connection, Collectiv
